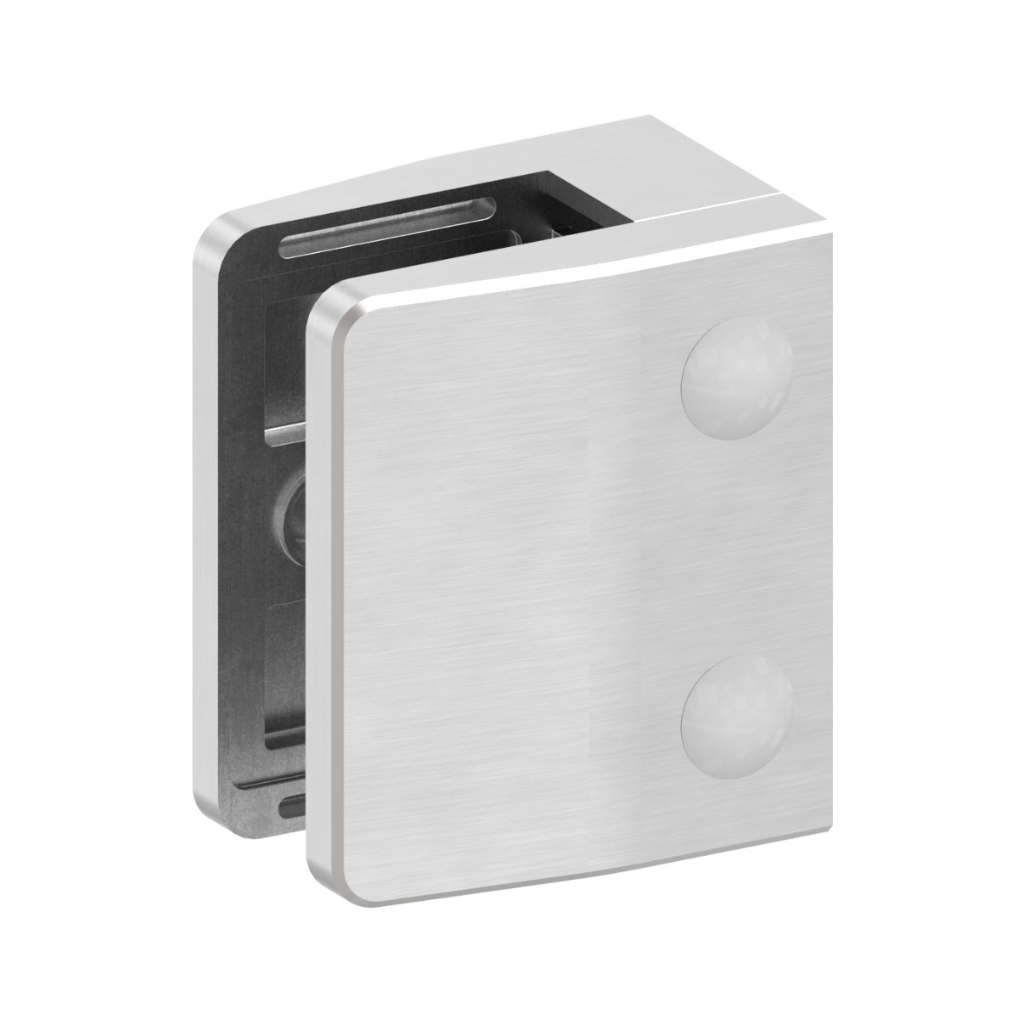

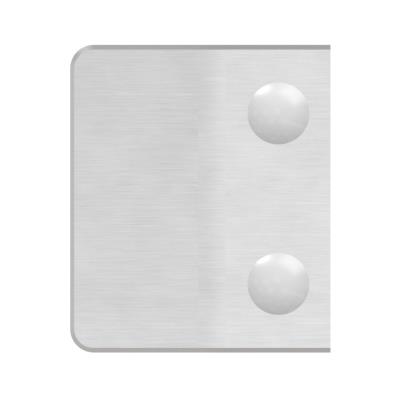

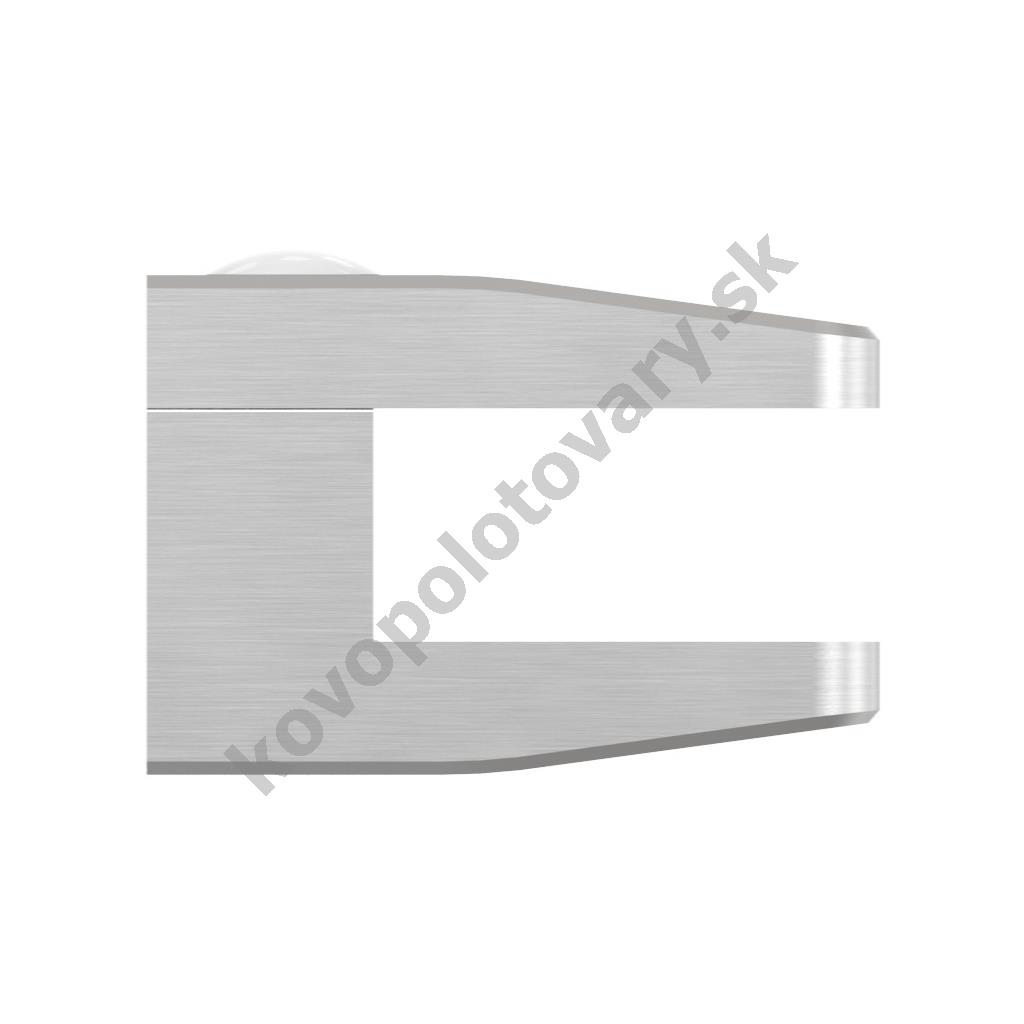

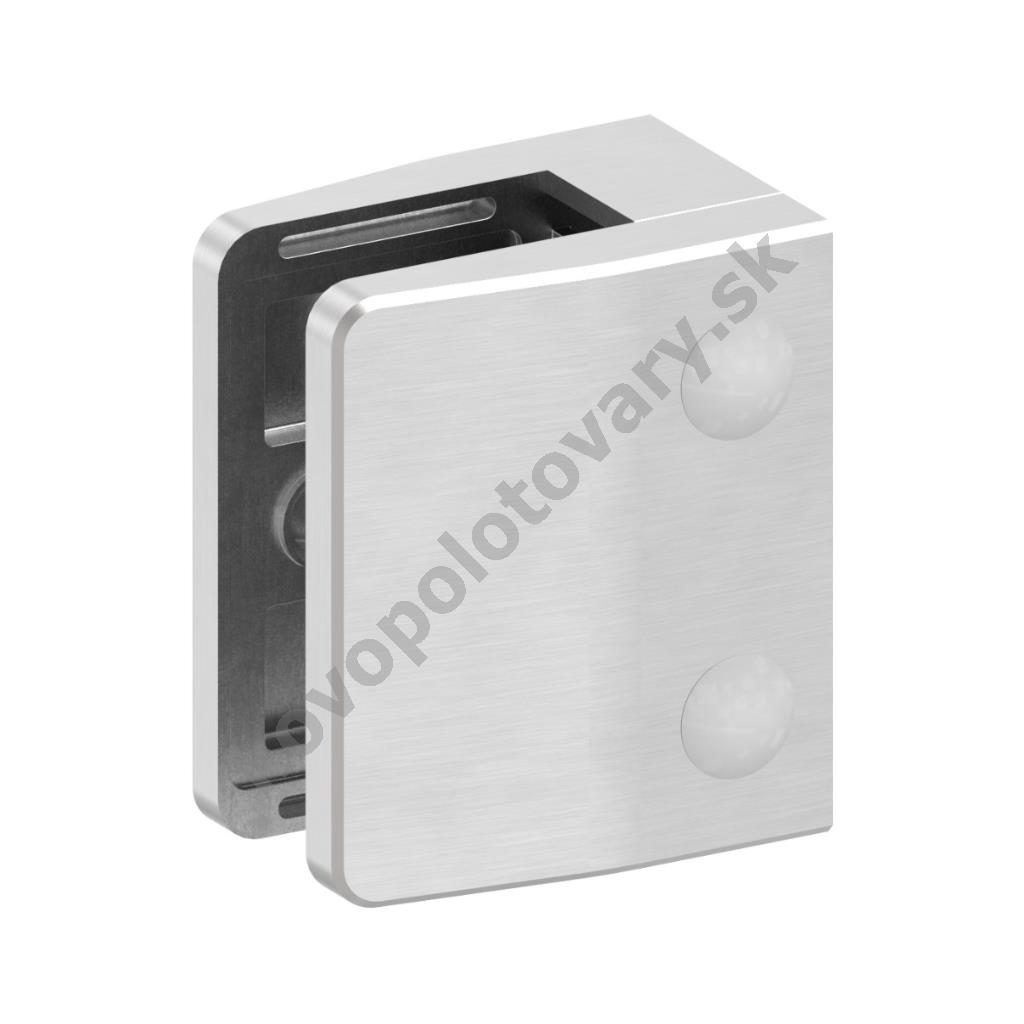

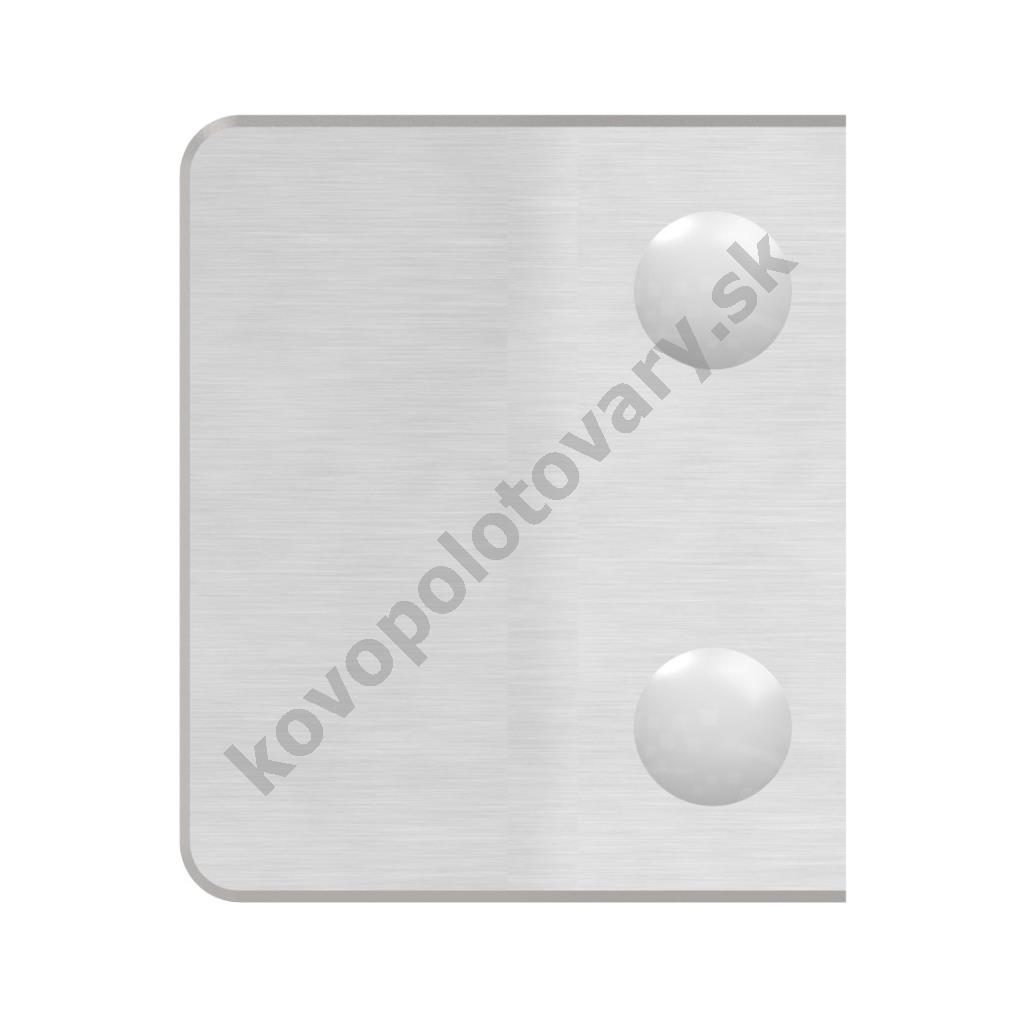

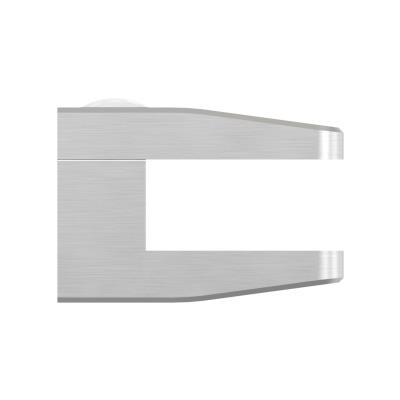

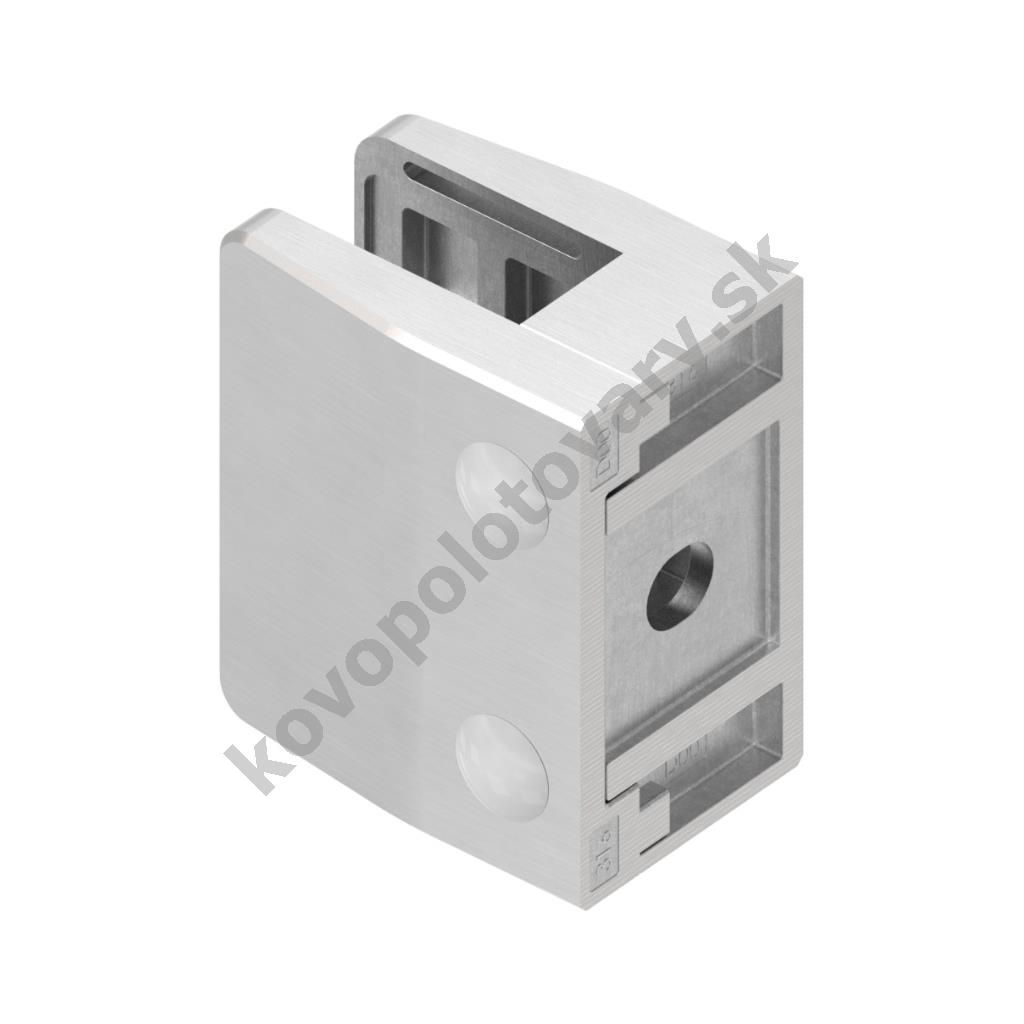

3500-V4A - nerezový držiak skla na rovinu - model 35, AISI 316 brus, pre nerezové zábradlie
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis
Nerezový držiak skla, model 35. Určené pre vnútorné i vonkajšie použitie v systémoch stavebnicového nerezového zábradlia a schodísk.
Tento držiak je technicky schválený (AbZ) nemeckým inštitútom pre stavebné inžinierstvo (DIBt). Bližšie informácie a špecifikáciu schválených spôsobov montáže nájdete v záložke "Návody" na karte tohto produktu.
Pri montáži zábradlia s bočným kotvením doporučujeme použiť zaisťovacie čapy alebo podpery zabraňujúce vypadnutiu výplne napr. pri roztavení tesnení vplyvom požiaru. Nájdete ich v záložke "Príslušenstvo" na karte tohto produktu.

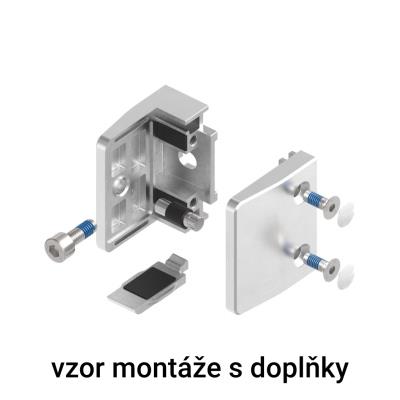

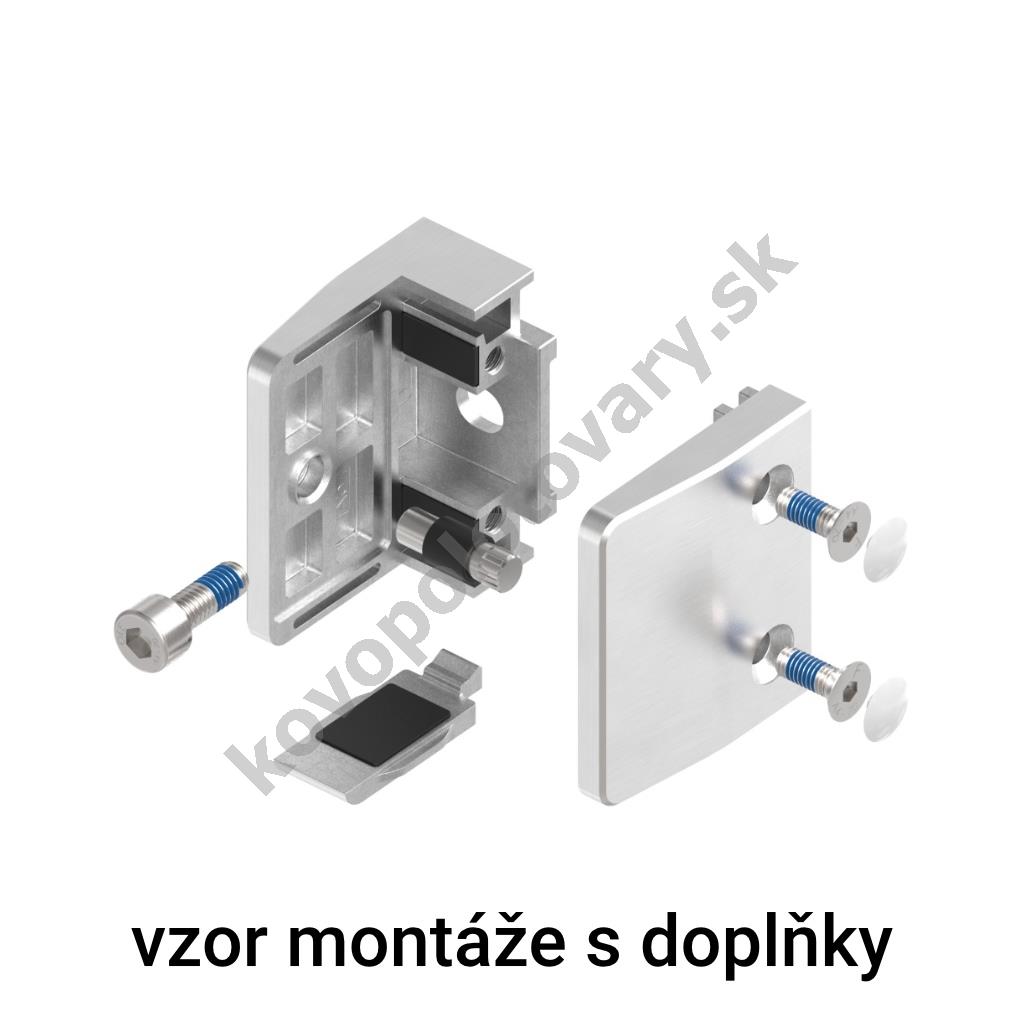

Obsah balenia:
- 1x Držiak (2 části)
- 2x Skrutka M6x16 pre kompletizáciu držiaku
- 1x Skrutka M8x20 pre uchytenie držiaku
- 2x Krytka skrutky
Technické informácie:
- Tvar: hranatý
- Pre hrúbku skla: 8 - 17,52 mm
- Uchytenie: na rovinu
- Materiál: nerezová oceľ
- Trieda ocele: AISI 316 (A4)
- Povrchová úprava: mat / brus (K240)

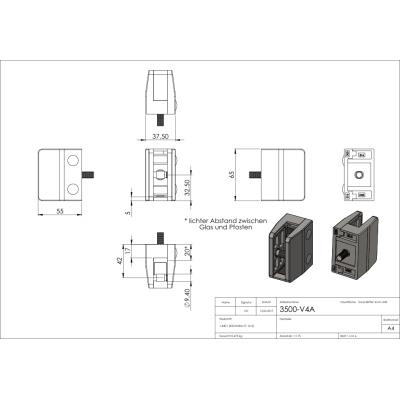

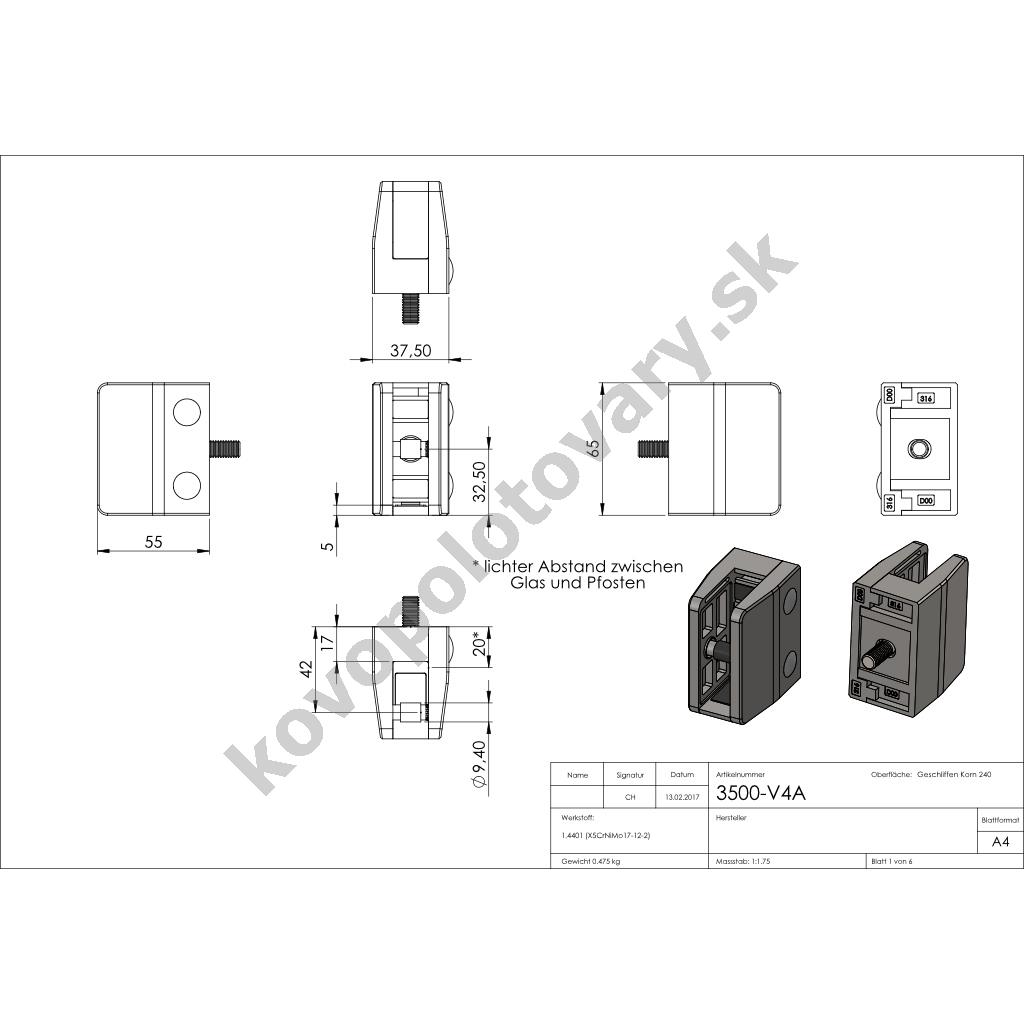

- Rozmery: viz technický výkres
- Dôležité: tesnenia nie sú súčasťou balenia. Vhodná tesnenia nájdete v záložke "Príslušenstvo" na karte tohto produktu.
| Parametre | |
|---|---|
| Materiál | oceľ nerezová |
| Trieda ocele | AISI 316 (A4) |
| Povrchová úprava | mat / brus K240 |
| Uchytenie | na rovinu |
| Typ závitu | M8 |
| Pre hrúbku výplne | 10 mm |
| Pre hrúbku výplne | 10,76 mm |
| Pre hrúbku výplne | 11,52 mm |
| Pre hrúbku výplne | 12 mm |
| Pre hrúbku výplne | 12,76 mm |
| Pre hrúbku výplne | 13,52 mm |
| Pre hrúbku výplne | 16,76 mm |
| Pre hrúbku výplne | 17,52 mm |
| Pre hrúbku výplne | 8 mm |
| Pre hrúbku výplne | 8,76 mm |
| Pre hrúbku výplne | 9,52 mm |
| Šírka | 55 mm |
| Výška | 65 mm |
| Hĺbka | 37,5 mm |
| Zaisťovací čap | voliteľné |
| Zaisťovacia podpera | voliteľné |
| Tvar držiaku | hranatý |
| Model | 35 |
