3542-ZN0 - ZAMAK držiak skla na rúrku pr. 42,4 mm - model 35, pre nerezové zábradlie
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

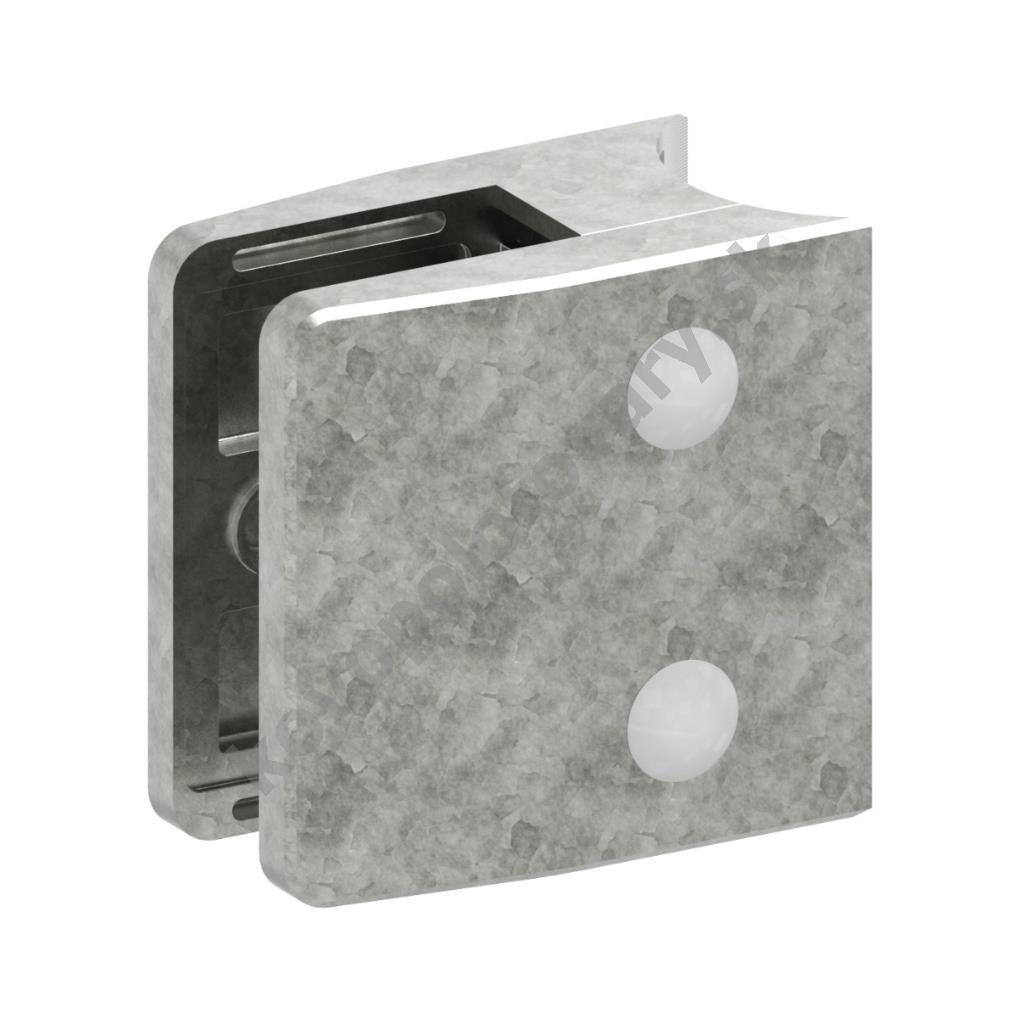

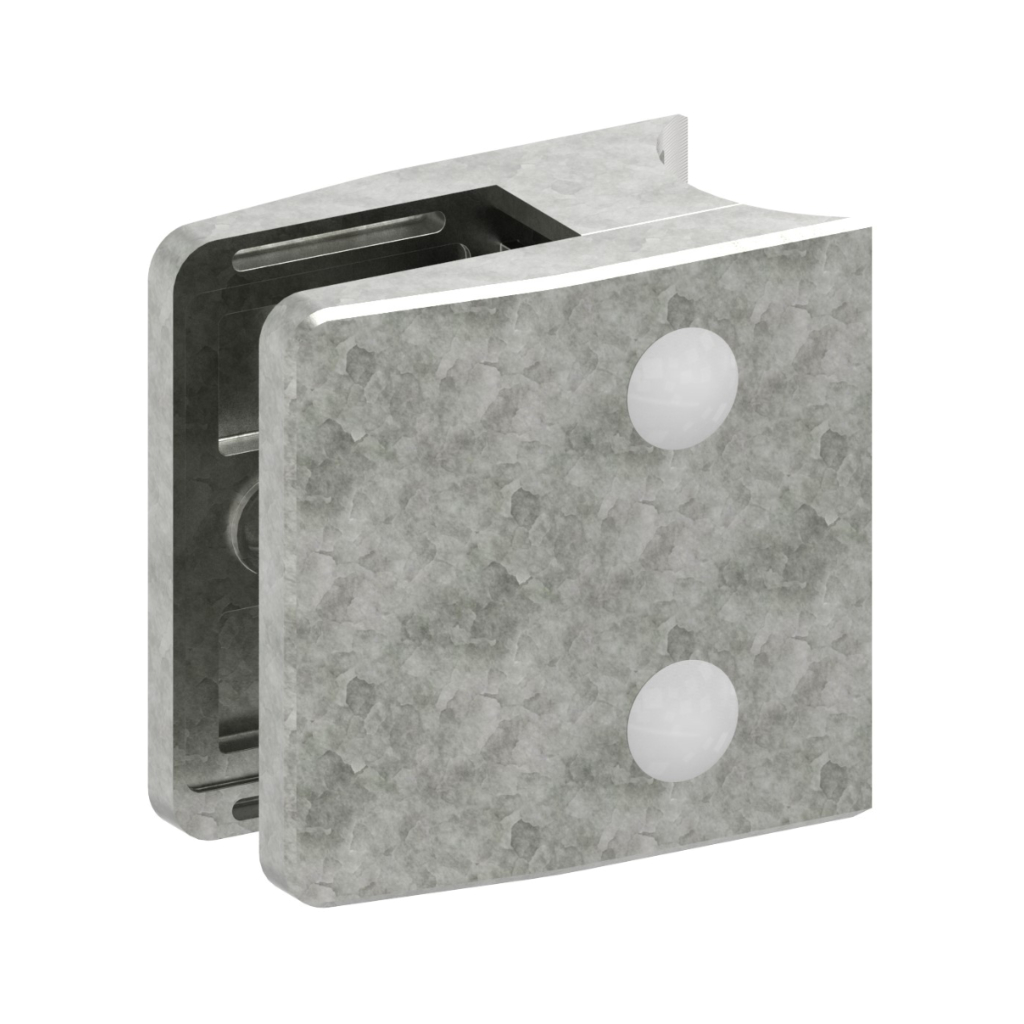

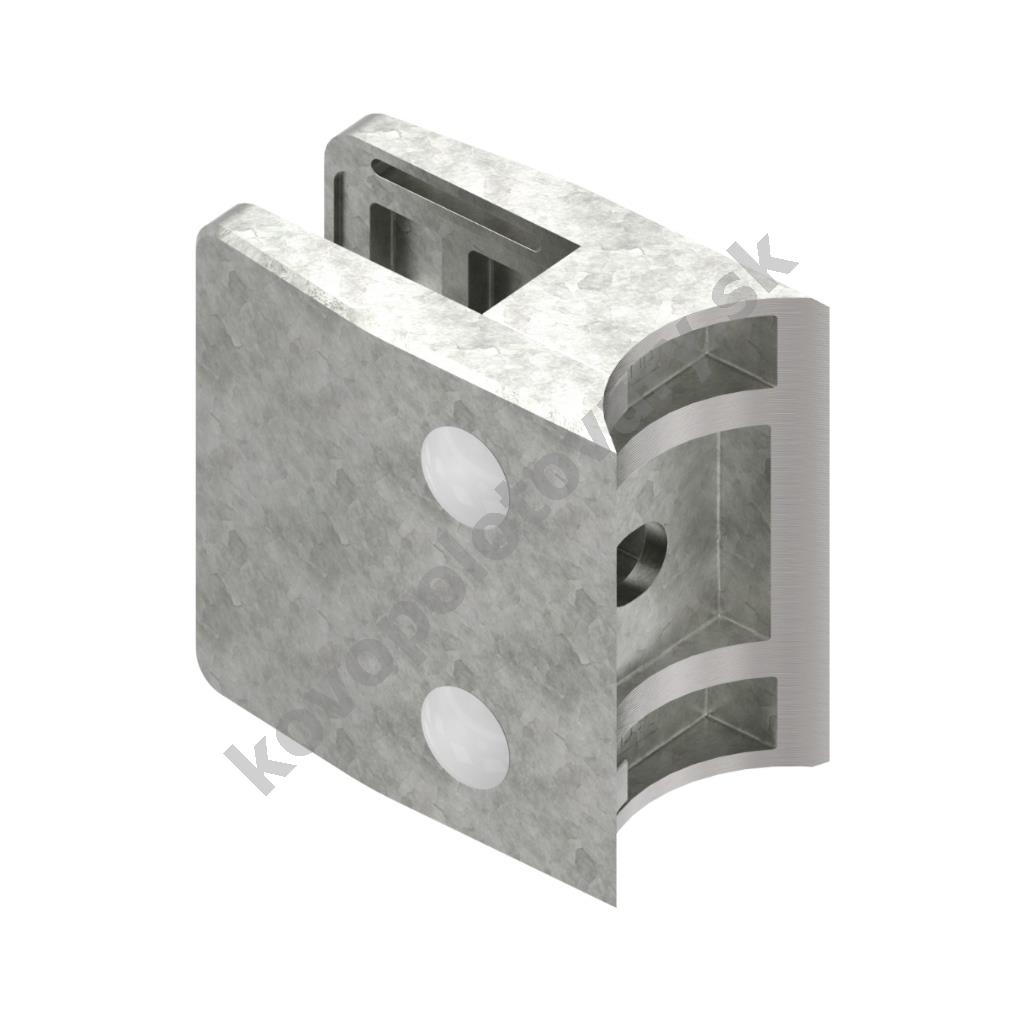

ZAMAK držiak skla, model 35. Určené pre vnútorné i vonkajšie použitie v systémoch stavebnicového nerezového zábradlia a schodísk.
Tento držiak je technicky schválený (AbZ) nemeckým inštitútom pre stavebné inžinierstvo (DIBt). Bližšie informácie a špecifikáciu schválených spôsobov montáže nájdete v záložke "Návody" na karte tohto produktu.
Pri montáži zábradlia s bočným kotvením doporučujeme použiť zaisťovacie čapy alebo podpery zabraňujúce vypadnutiu výplne napr. pri roztavení tesnení vplyvom požiaru. Nájdete ich v záložke "Príslušenstvo" na karte tohto produktu.
Držiaky model 35 na rúrku pr. 42,4 mm nemožno použiť na rohový stĺpik v uhle 90°.

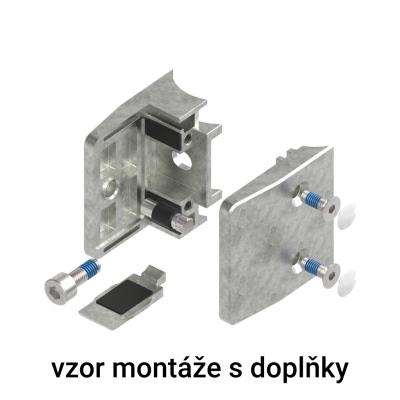

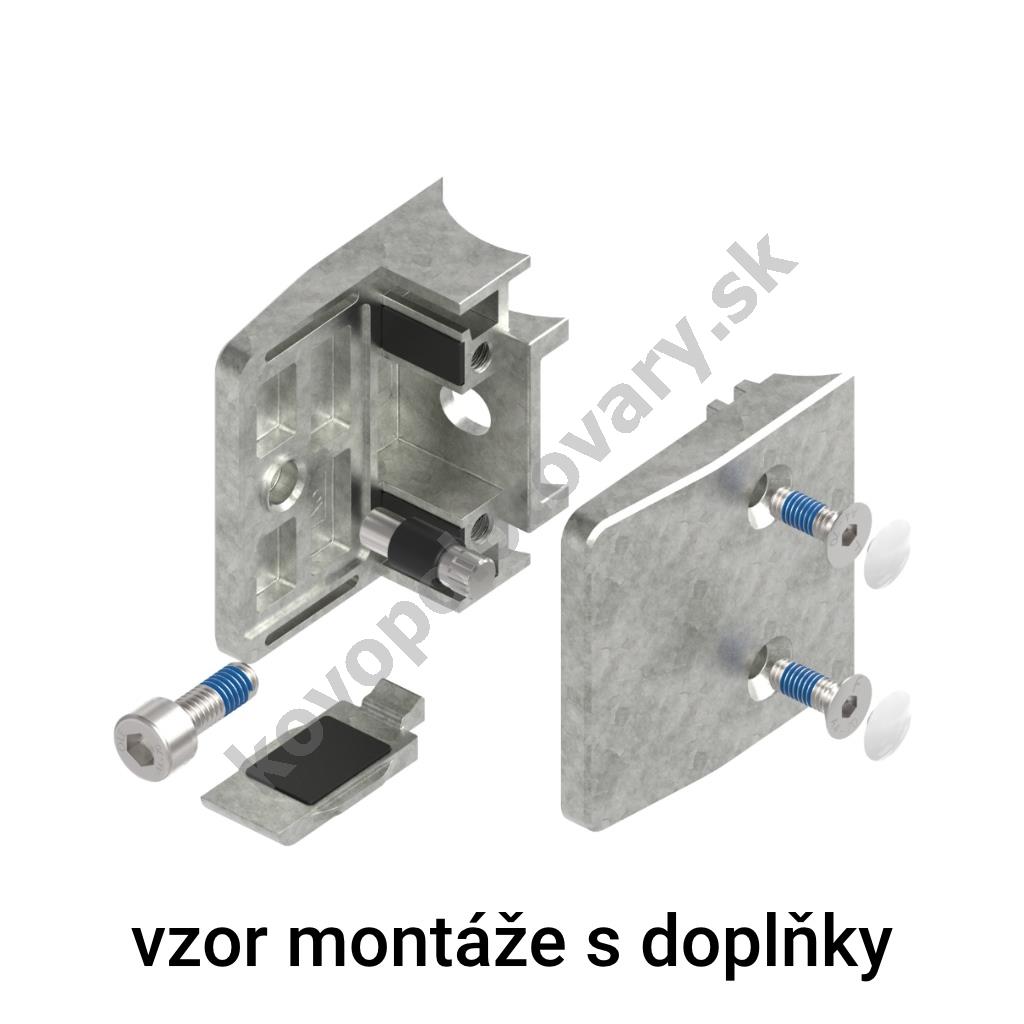

Obsah balenia:
- 1x Držiak (2 části)
- 2x Skrutka M6x16 pre kompletizáciu držiaku
- 1x Skrutka M8x20 pre uchytenie držiaku
- 2x Krytka skrutky
Technické informácie:
- Tvar: hranatý
- Pre hrúbku skla: 8 - 17,52 mm
- Uchytenie: na stĺpik pr. 42,4 mm
- Materiál: ZAMAK (tlaková zliatina zinku, hliníka, horčíka a medi)

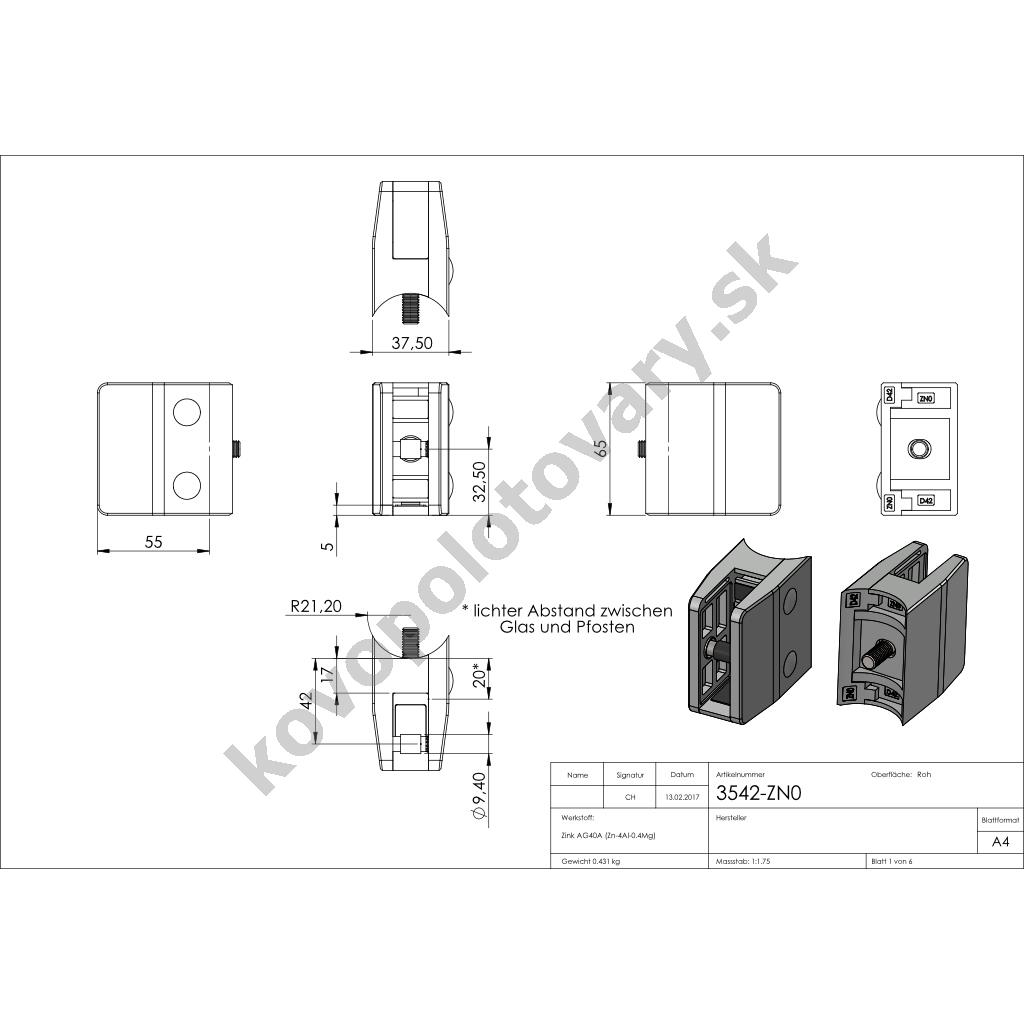

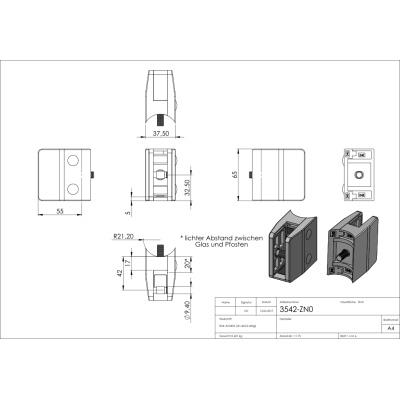

- Rozmery: viz technický výkres
- Dôležité: tesnenia nie sú súčasťou balenia. Vhodná tesnenia nájdete v záložke "Príslušenstvo" na karte tohto produktu.
| Parametre | |
|---|---|
| Materiál | ZAMAK |
| Povrchová úprava | bez úpravy |
| Uchytenie | na rúrku pr. 42,4 mm |
| Typ závitu | M8 |
| Pre hrúbku výplne | 10 mm |
| Pre hrúbku výplne | 10,76 mm |
| Pre hrúbku výplne | 11,52 mm |
| Pre hrúbku výplne | 12 mm |
| Pre hrúbku výplne | 12,76 mm |
| Pre hrúbku výplne | 13,52 mm |
| Pre hrúbku výplne | 16,76 mm |
| Pre hrúbku výplne | 17,52 mm |
| Pre hrúbku výplne | 8 mm |
| Pre hrúbku výplne | 8,76 mm |
| Pre hrúbku výplne | 9,52 mm |
| Šírka | 55 mm |
| Výška | 65 mm |
| Hĺbka | 37,5 mm |
| Zaisťovací čap | voliteľné |
| Zaisťovacia podpera | voliteľné |
| Tvar držiaku | hranatý |
| Model | 35 |
Súvisiace položky
3508-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 8 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 8;
Kód položky:3508-GU
35095-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 9,52 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 9,52;
Kód položky:35095-GU
3509-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 8,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 8,76;
Kód položky:3509-GU
3510-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 10 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 10;
Kód položky:3510-GU
35115-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 11,52 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 11,52;
Kód položky:35115-GU
3511-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 10,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 10,76;
Kód položky:3511-GU
3512-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 12 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 12;
Kód položky:3512-GU
3513-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 12,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 12,76;
Kód položky:3513-GU
3514-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 13,52 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 13,52;
Kód položky:3514-GU
3516-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 16,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 16,76;
Kód položky:3516-GU
3517-GU - tesnenie do držiaka skla a plechu - model 35, pre sklo 17,52 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 17,52;
Kód položky:3517-GU
35-Boden-ZN0 - ZAMAK zaisťovacia podpera do držiaka skla a plechu - model 35, pre nerezové zábradlie a schodisko
Materiál: ZAMAK; Model: 35; Povrchová úprava: bez úpravy;
Kód položky:35-Boden-ZN0
35-Stift - nerezový zaisťovací čap do držiaka skla a plechu - model 35, AISI 316, pre nerezové zábradlie a schodisko
Materiál: ocel nerezová; Model: 35; Povrchová úprava: bez úpravy; Třída oceli: AISI 316 (A4);
Kód položky:35-Stift
55130-240 - nerezová rúrka pr. 42,4 x 2 mm, AISI 304 brus, pre madlo a stĺpik nerezového zábradlia
Materiál: ocel nerezová; Povrchová úprava: mat / brus K240; Průměr: 42,4; Tloušťka: 2; Třída oceli: AISI 304 (A2); Prodejní délka: 1; 2; 3; 4; 5; 6;
Kód položky:55130-240
