3900-ZN0 - ZAMAK držiak skla na rovinu - model 39, pre nerezové zábradlie
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

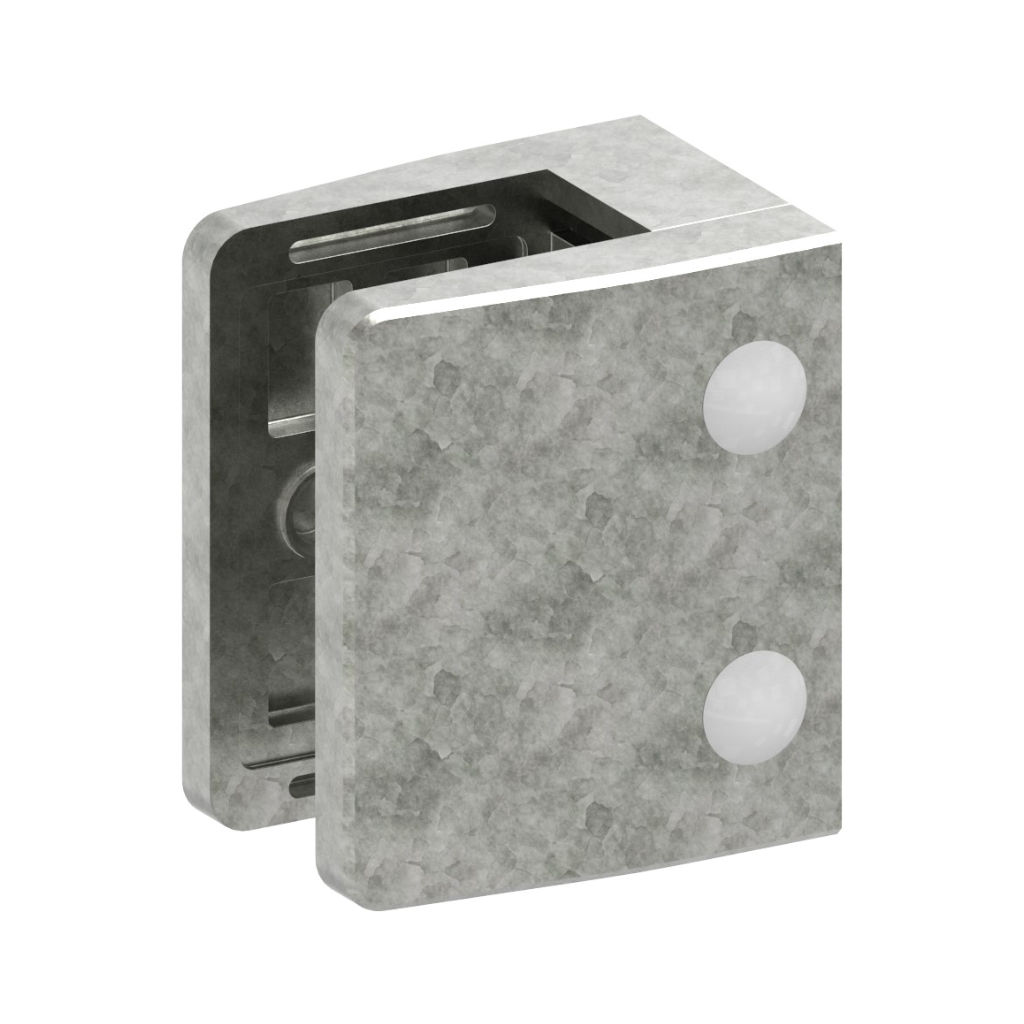

3900-ZN0

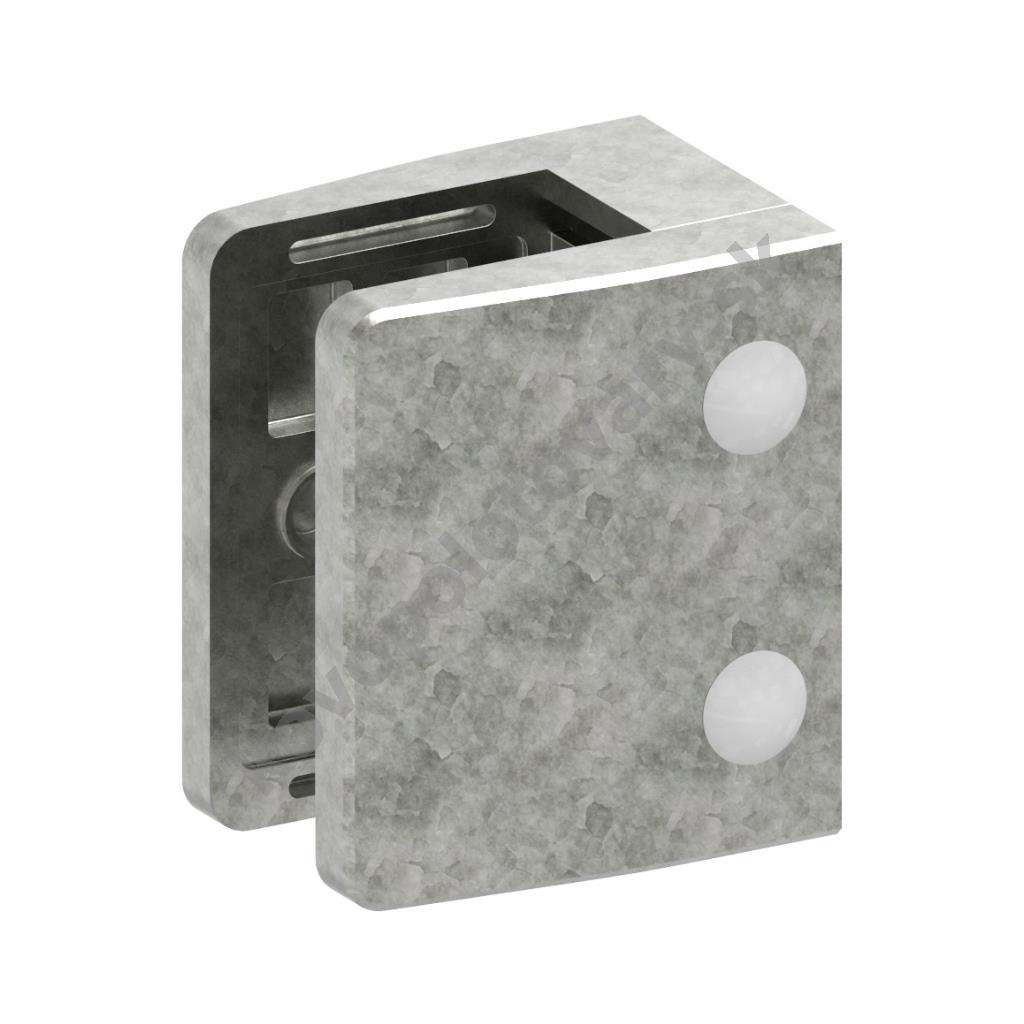

ZAMAK držiak skla, model 39. Určené pre vnútorné i vonkajšie použitie v systémoch stavebnicového nerezového zábradlia a schodísk.
Tento držiak je technicky schválený (AbZ) nemeckým inštitútom pre stavebné inžinierstvo (DIBt). Bližšie informácie a špecifikáciu schválených spôsobov montáže nájdete v záložke "Návody" na karte tohto produktu.
Pri montáži zábradlia s bočným kotvením doporučujeme použiť zaisťovacie čapy alebo podpery zabraňujúce vypadnutiu výplne napr. pri roztavení tesnení vplyvom požiaru. Nájdete ich v záložke "Príslušenstvo" na karte tohto produktu.
Obsah balenia:
Technické informácie:
ZAMAK držiak skla, model 39. Určené pre vnútorné i vonkajšie použitie v systémoch stavebnicového nerezového zábradlia a schodísk.
Tento držiak je technicky schválený (AbZ) nemeckým inštitútom pre stavebné inžinierstvo (DIBt). Bližšie informácie a špecifikáciu schválených spôsobov montáže nájdete v záložke "Návody" na karte tohto produktu.
Pri montáži zábradlia s bočným kotvením doporučujeme použiť zaisťovacie čapy alebo podpery zabraňujúce vypadnutiu výplne napr. pri roztavení tesnení vplyvom požiaru. Nájdete ich v záložke "Príslušenstvo" na karte tohto produktu.
Obsah balenia:

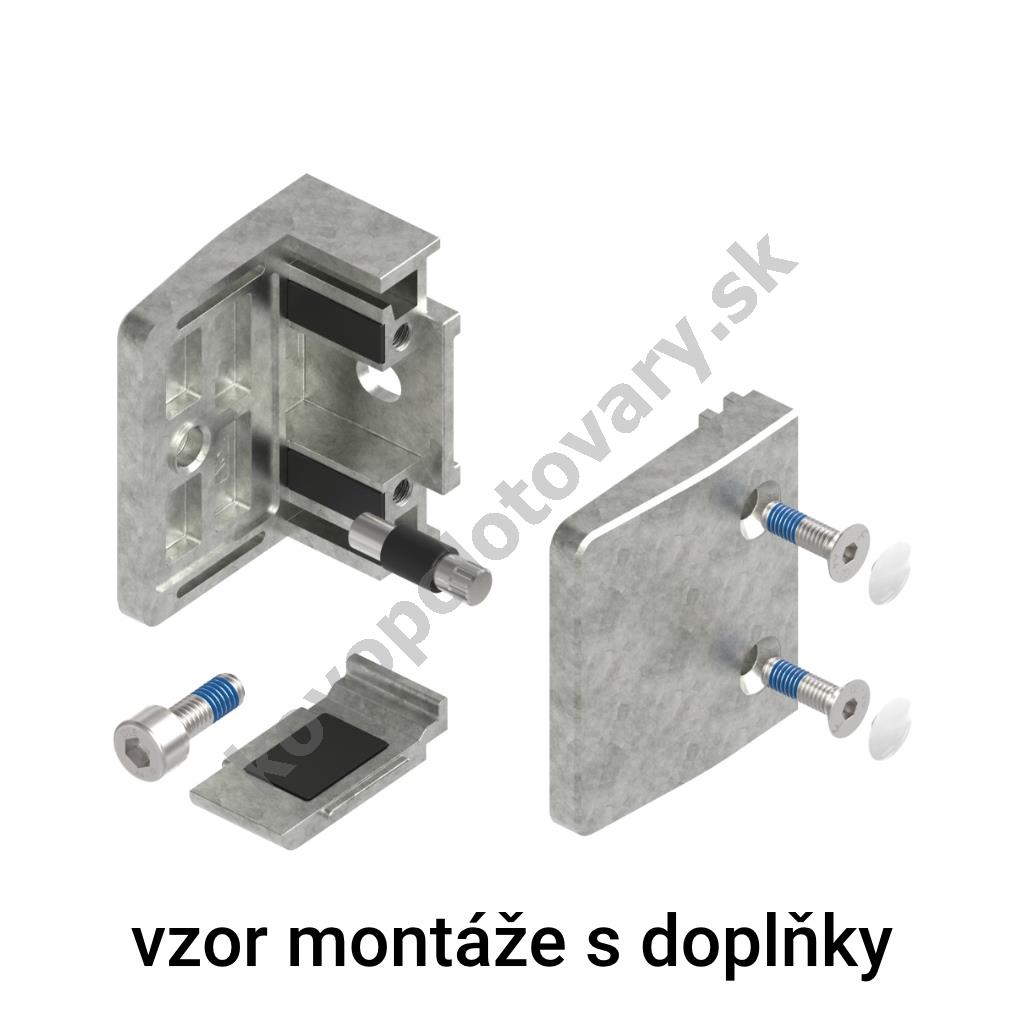

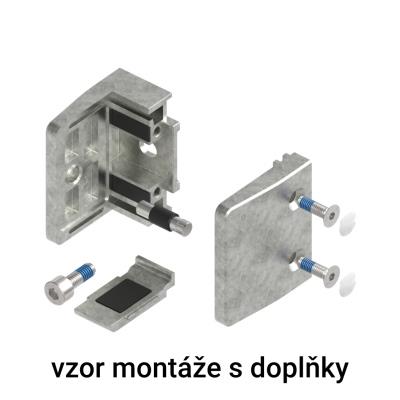

- 1x Držiak (2 části)
- 2x Skrutka M6x20 pre kompletizáciu držiaku
- 1x Skrutka M8x20 pre uchytenie držiaku
- 2x Krytka skrutky
Technické informácie:
- Tvar: hranatý
- Pre hrúbku skla: 20,76 - 21,52 mm
- Uchytenie: na rovinu
- Materiál: ZAMAK (tlaková zliatina zinku, hliníka, horčíka a medi)

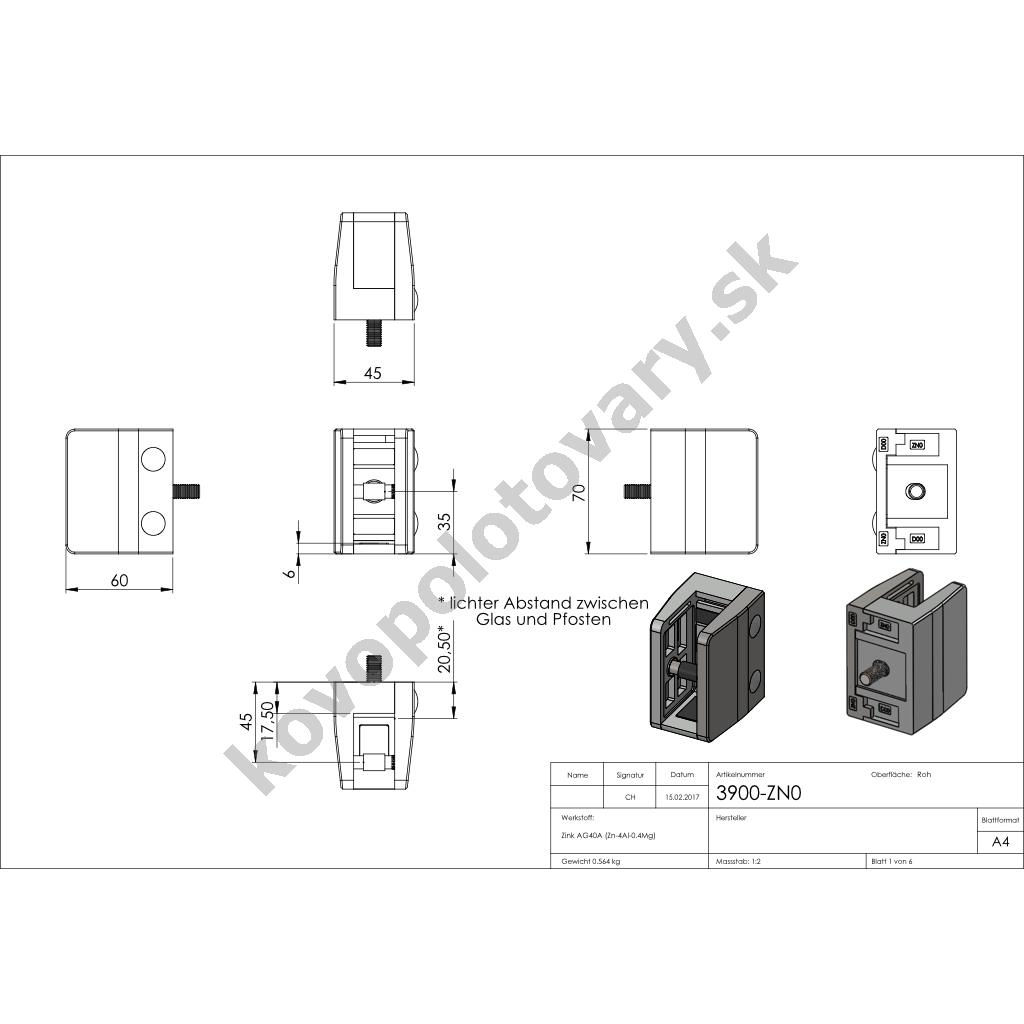

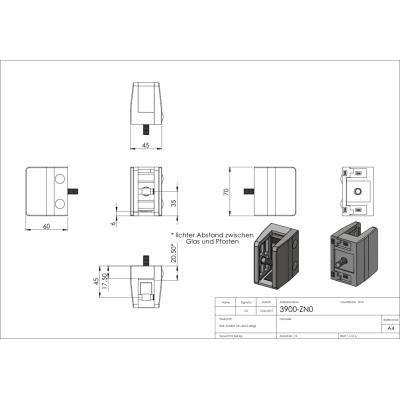

- Rozmery: viz technický výkres
- Dôležité: tesnenia nie sú súčasťou balenia. Vhodná tesnenia nájdete v záložke "Príslušenstvo" na karte tohto produktu.
| Parametre | |
|---|---|
| Materiál | ZAMAK |
| Povrchová úprava | bez úpravy |
| Uchytenie | na rovinu |
| Typ závitu | M8 |
| Pre hrúbku výplne | 20,76 mm |
| Pre hrúbku výplne | 21,52 mm |
| Šírka | 60 mm |
| Výška | 70 mm |
| Hĺbka | 45 mm |
| Zaisťovací čap | voliteľné |
| Zaisťovacia podpera | voliteľné |
| Tvar držiaku | hranatý |
| Model | 39 |
Súvisiace položky
3921-GU - tesnenie do držiaka skla a plechu - model 39, pre sklo 20,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 39; Pro tloušťku výplně: 20,76;
Kód položky:3921-GU
3922-GU - tesnenie do držiaka skla a plechu - model 39, pre sklo 21,52 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 39; Pro tloušťku výplně: 21,52;
Kód položky:3922-GU
39-Boden-ZN0 - ZAMAK zaisťovacia podpera do držiaka skla a plechu - model 39, pre nerezové zábradlie a schodisko
Materiál: ZAMAK; Model: 39; Povrchová úprava: bez úpravy;
Kód položky:39-Boden-ZN0
39-Stift - nerezový zaisťovací čap do držiaka skla a plechu - model 39, AISI 316, pre nerezové zábradlie a schodisko
Materiál: ocel nerezová; Model: 39; Povrchová úprava: bez úpravy; Třída oceli: AISI 316 (A4);
Kód položky:39-Stift
