CAIS FOLLOW ME S 4.25 – mechanizmus na výrobu teleskopickej samonosnej posuvnej brány s prejazdom do 4,25 m

CAIS FOLLOW ME S 4.25 (1710900)

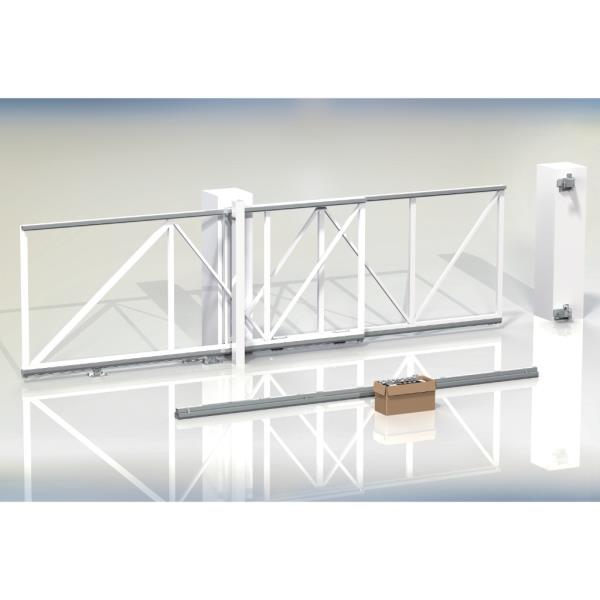

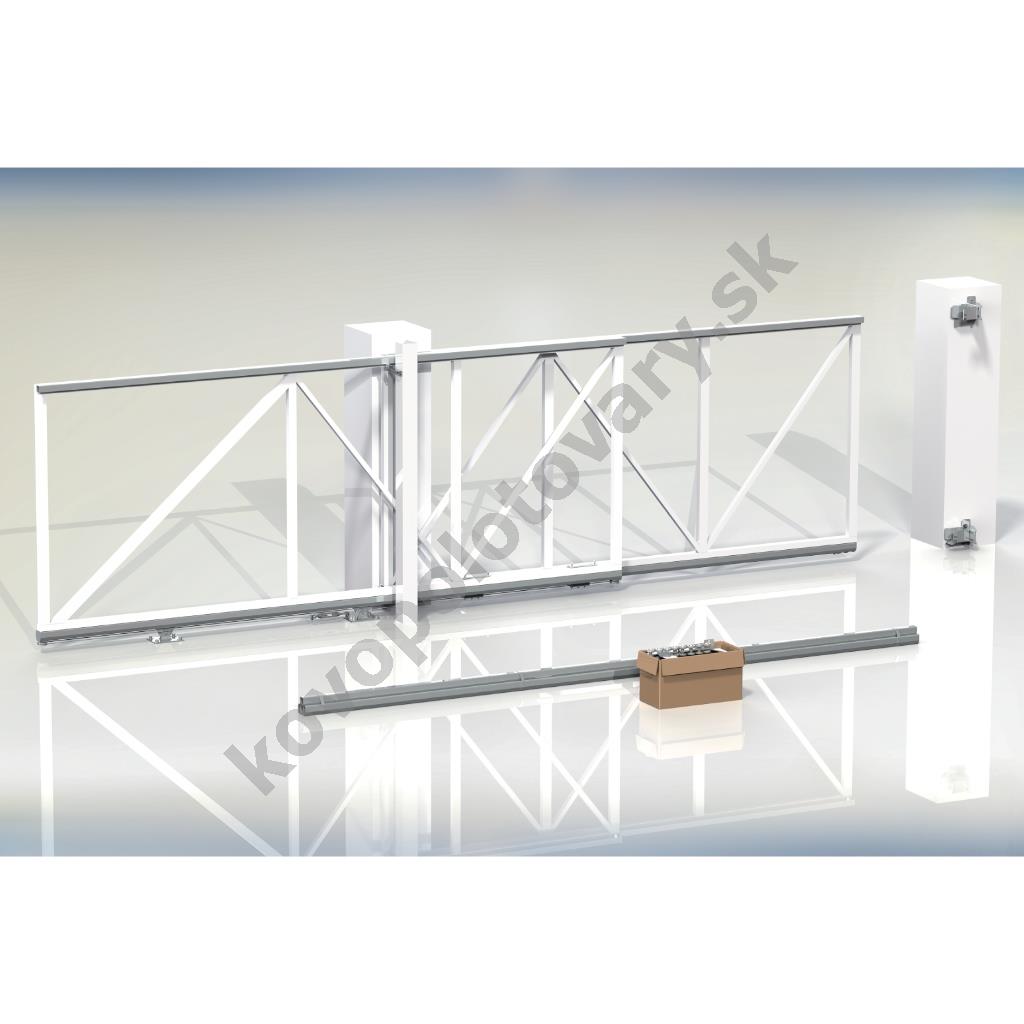

Zostava komponentov na výrobu pojazdu a vedenia dvojdielnej teleskopickej samonosnej posuvnej brány.

V aktuálnej verzii produktu boli nahradené profily DRIVER pre horné vedenie, ktoré boli určené na navarenie na konštrukciu brány. Nahradzujú ich profily EDGECRAFT, ktoré sú určené na priskrutkovanie pomocou nitovacích matíc. Návod k profilom EDGECRAFT je priložený samostatne.

Funkcia
Mechanizmus prenáša pohyb prvého dielu aj do druhého dielu brány, takže sa oba diely brány pohybujú naraz. Tým dôjde k úspore miesta na pozemku potrebného pre bránu až o 36 %. Tiež sa skráti čas potrebný na otvorenie/zatvorenie brány na polovicu.

Použitie
Ide o riešenie, ktoré sa používa namiesto klasickej posuvnej brány z dôvodu malého priestoru pre bránu v otvorenom stave.

Výhody

• Úspora potrebného priestoru až 36 %
• Úspora času otvorenia/zatvorenia až 50 %
• Testované na 32 000 cyklov

Obsah balenia

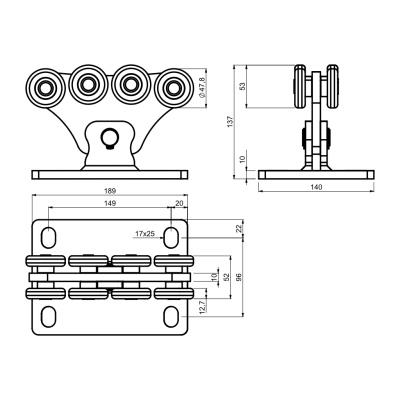

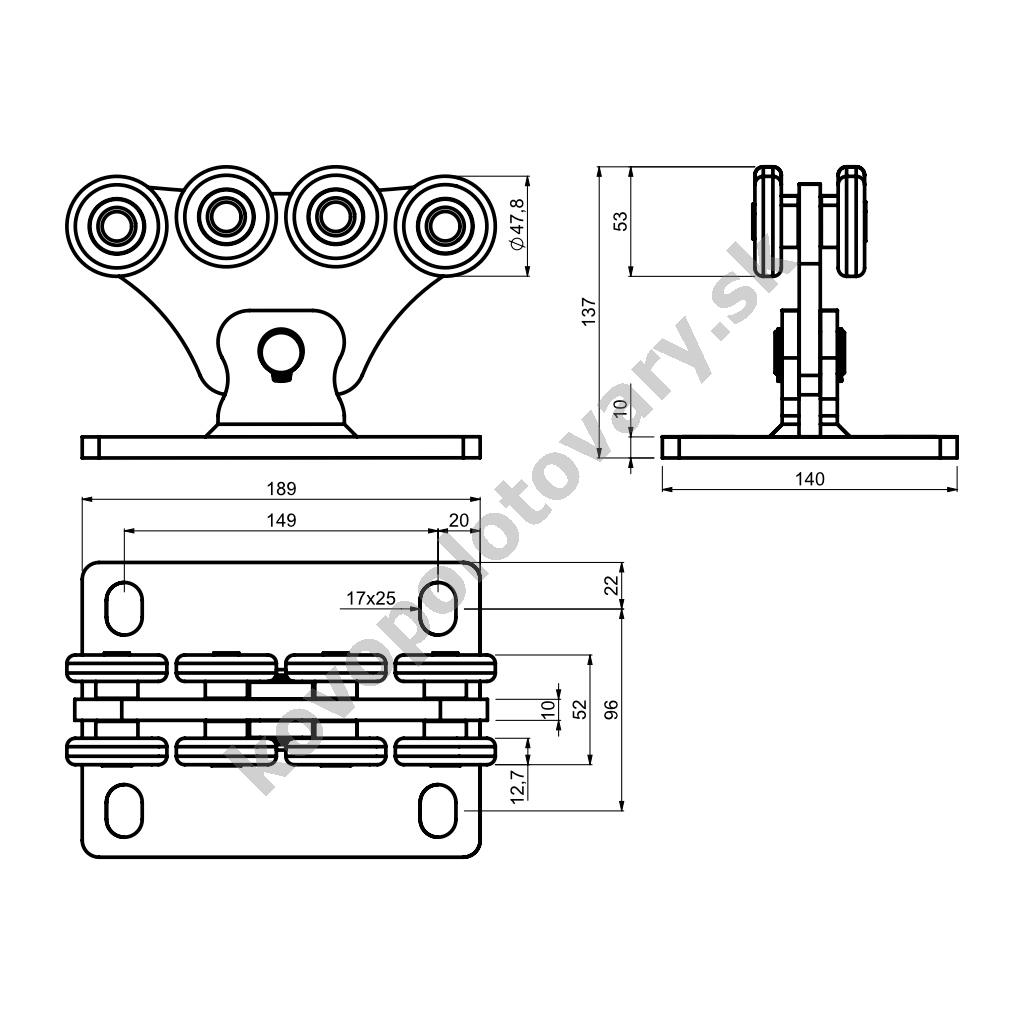

• 2x CAIS SPEED S – nosný kyvný vozík
• 1x CAIS RUN S – dojazdové koliesko
• 1x CAIS LAST S – spodná dojazdová kapsa
• 1x CAIS PILOT SN – krytka vodiaceho profilu
• 2x CAIS PARK – konzola pre dojazdovú kapsu a horný koncový doraz
• 1x CAIS PADDOCK SM – horný koncový doraz
• 1x CAIS JRS 30 – vodiaca kladka s kotviacou platňou
• 1x CAIS RR 30 – vodiaca kladka
• 4x CAIS EDGECRAFT 30/2 – profil pre horné vedenie

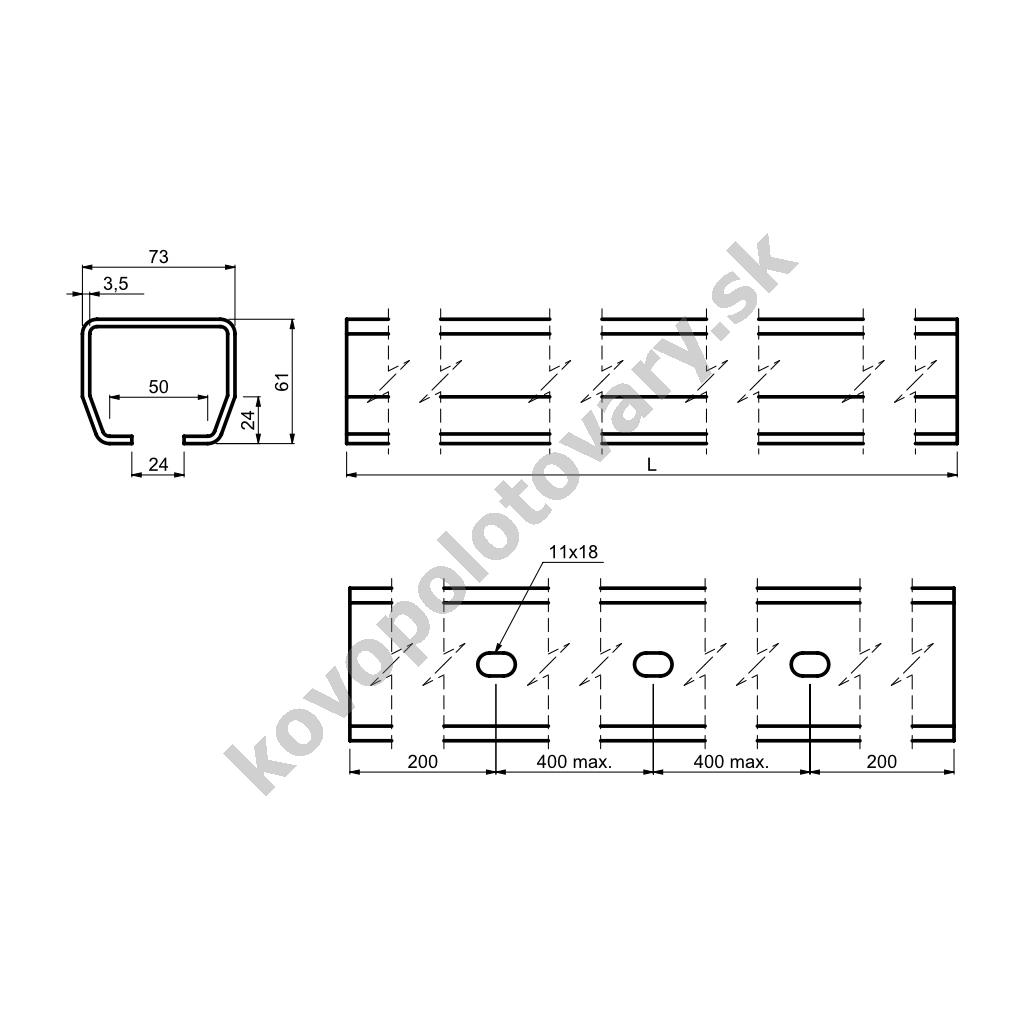

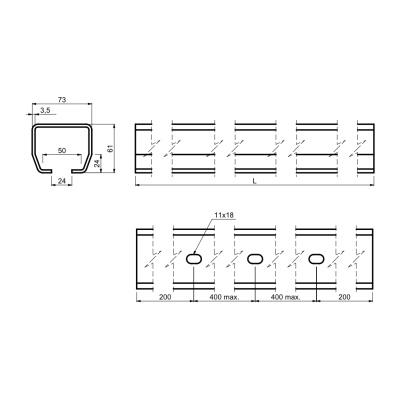

• 1x CAIS STAGE SZ 3,4 – pozinkovaný vodiaci C profil, 3,4 m
• 1x CAIS STAGE SZ 4 – pozinkovaný vodiaci C profil, 4 m
• 20x Skrutka M10x25
• 32x Skrutka M10x20
• 52x Nitovacia matica M10
• 1x Set špeciálnych komponentov

• Dôležité: konštrukcia brány nie je obsahom balenia.

Technické informácie

• Pre šírku prejazdu: 2,75 - 4,25 m
• Hmotnosť brány: max. 325 kg

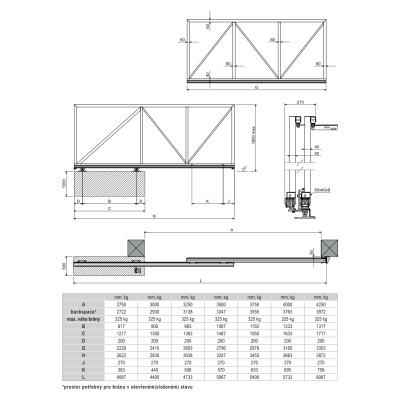

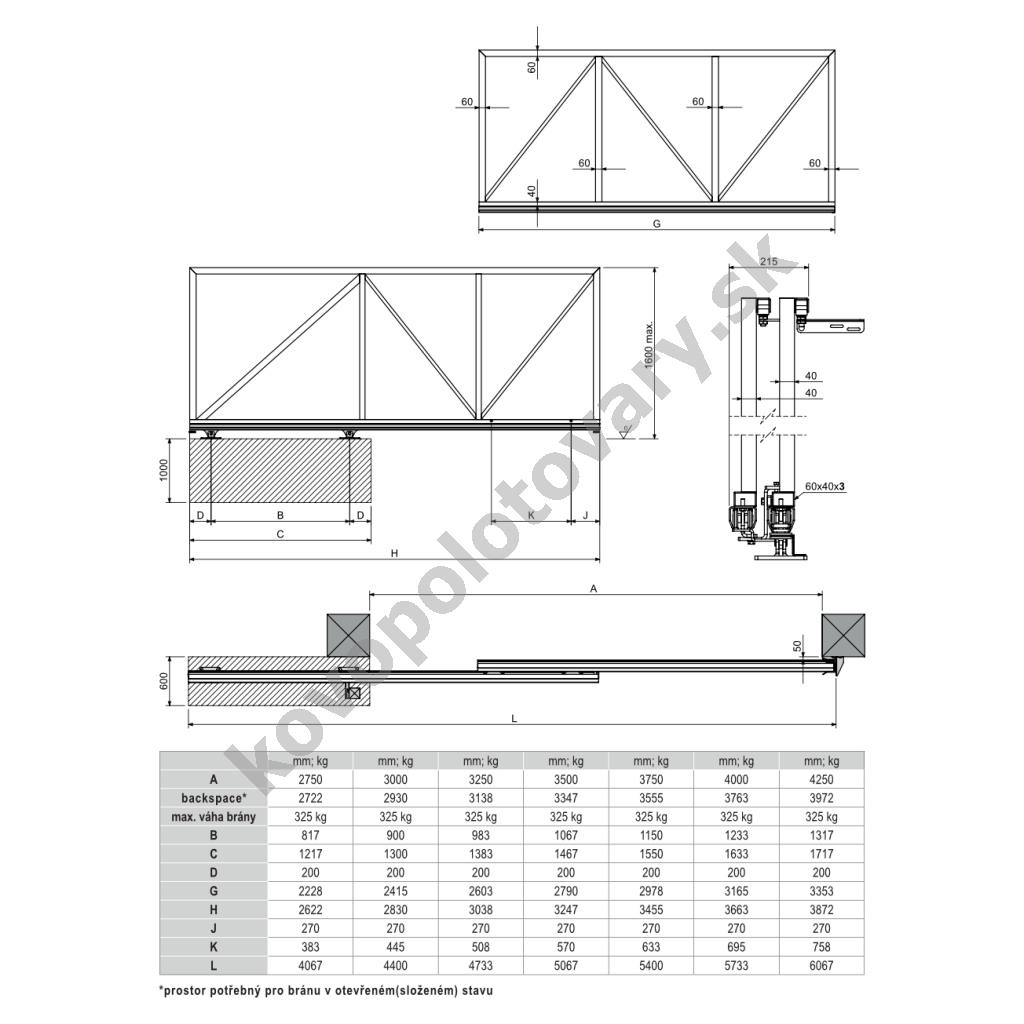

• Špecifikácia brány: pozri doplňujúci obrázok
• Materiál: oceľ
• Povrchová úprava profilov: žiarové pozinkovanie
• Povrchová úprava ostatných komponentov: galvanické pozinkovanie
• Prevádzková teplota: -37 °C až 50 °C
