CAIS TWIN DRIVE PLUS 3.0 - skladací mechanizmus 1krídlovej brány s hlbokými stĺpikmi, prejazd do 3 m

CAIS TWIN DRIVE PLUS 3.0 - skládací mechanismus 1křídlé brány s hlubokými sloupky, průjezd do 3 m
CAIS TWIN DRIVE PLUS 3.0 (1710913) Skladací mechanizmus pre výrobu 1krídlovej skladacej brány s hlbokými stĺpikmi....
Kód položkyTWIN-DRIVE-PLUS-3.0
Skladom 5 ks, na odoslanie zajtra
Cena bez DPH218,63
Cena s DPH262,36
Pridať do košíka (ks):
Záruka24mesiacov
ZnačkaCAIS
Hmotnosť8,8kg
  • Popis
  • Parametre
  • Príslušenstvo
  • Alternatívy
  • Návody na stiahnutie
  • Video
  • Články
  • Otázka na produkt

Popis

CAIS TWIN DRIVE PLUS 3.0 (1710913)

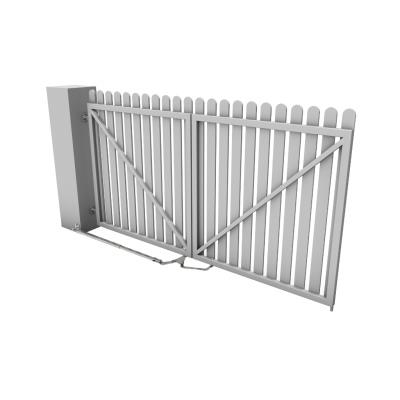

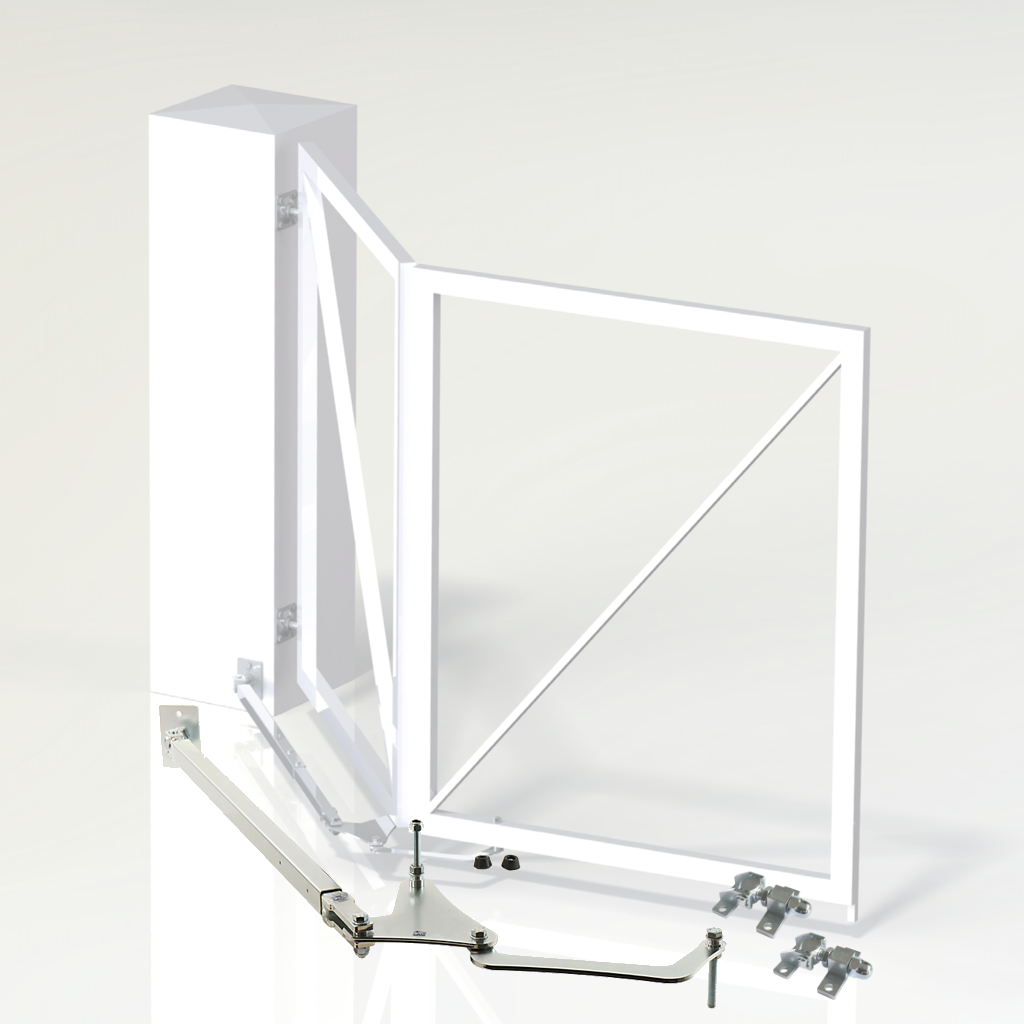

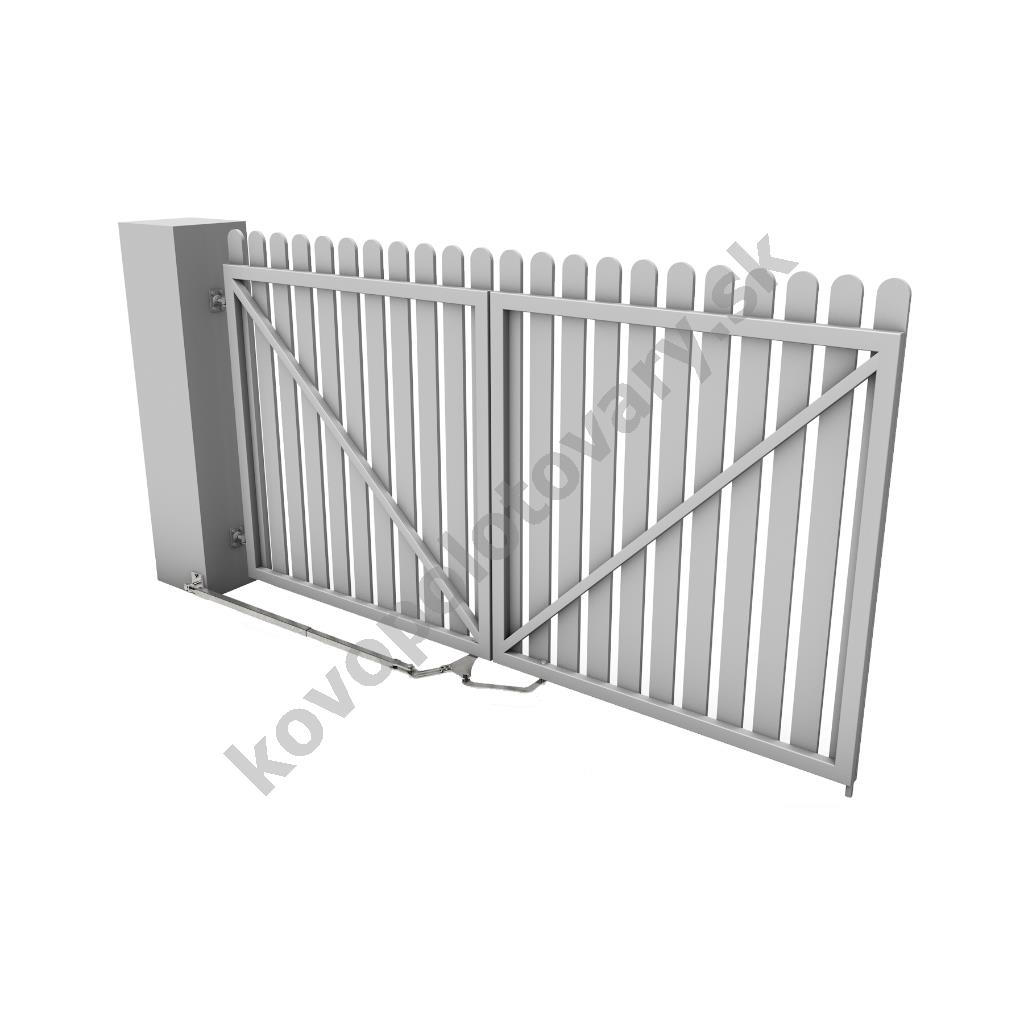

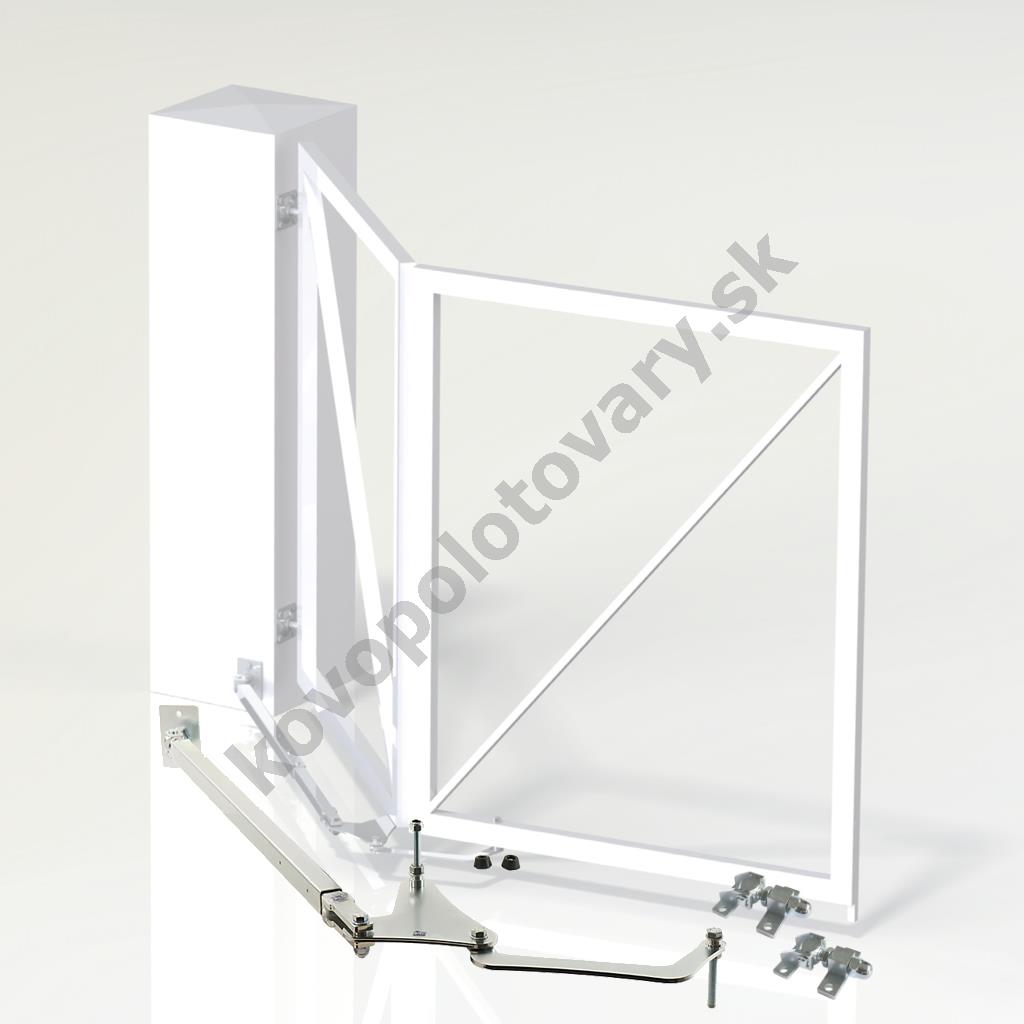

Skladací mechanizmus pre výrobu 1krídlovej skladacej brány s hlbokými stĺpikmi. Mechanizmus prenáša pohyb z jednej do druhej časti krídla brány. Tým dôjde k zloženiu krídla ak úspore miesta na pozemku potrebného na bránu až o 50%. Mechanizmus obsahuje platňu, ktorá umožňuje nastaviť hĺbku zapustenia brány 40 – 235 mm (90 – 250 mm medzi osami pántov).

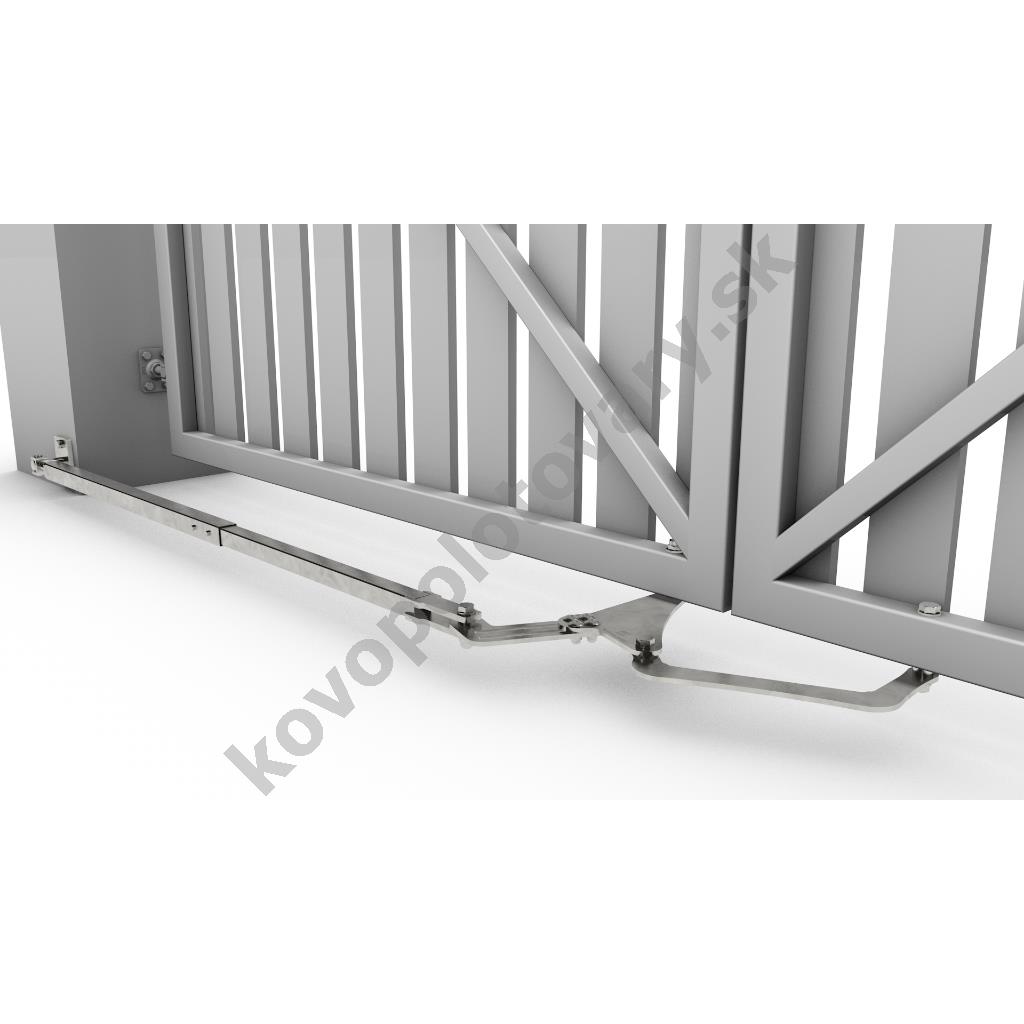

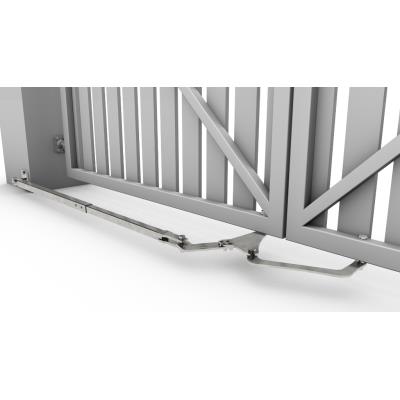

Skladacia brána sa používa namiesto klasickej krídlovej brány z dôvodu malého priestoru pre bránu v otvorenom stave. Princíp skladanej brány je v sústave 2 ramien a trojuholníkového excentra. Dodávaný mechanizmus je na 1 krídlo brány so šírkou do 3000 mm. Mechanizmus je dimenzovaný pre brány do 50% vzdušnej priechodnosti konštrukcie.
  • Pre použitie na väčšie krídlo je možné predĺžiť teleskopické tiahlo, ktoré sa skladá z jeklov 30x30 a 40x40 mm. Jekly týchto prierezov nájdete v súvisiacich produktoch. Predĺženie mechanizmu nie je schválené výrobcom.

Výhody:
  • Možno použiť aj na hlboké stĺpiky
  • Úspora potrebného priestoru až 50%
  • Možno použiť aj pre asymetrické krídla
  • Inštalácia bez zvárania
  • Možno použiť v kombinácii so všetkými bežnými jednoosými pántami na stĺpik

Obsah balenia:
  • 1x Teleskopické tiahlo zakončené pántom a vidlicou
  • 1x Platňa pod pánt teleskopického tiahla
  • 1x Excentrická platňa
  • 1x Platňa pre nastavenie hĺbky zapustenia brány
  • 1x Rameno na prenos sily do druhej časti krídla brány

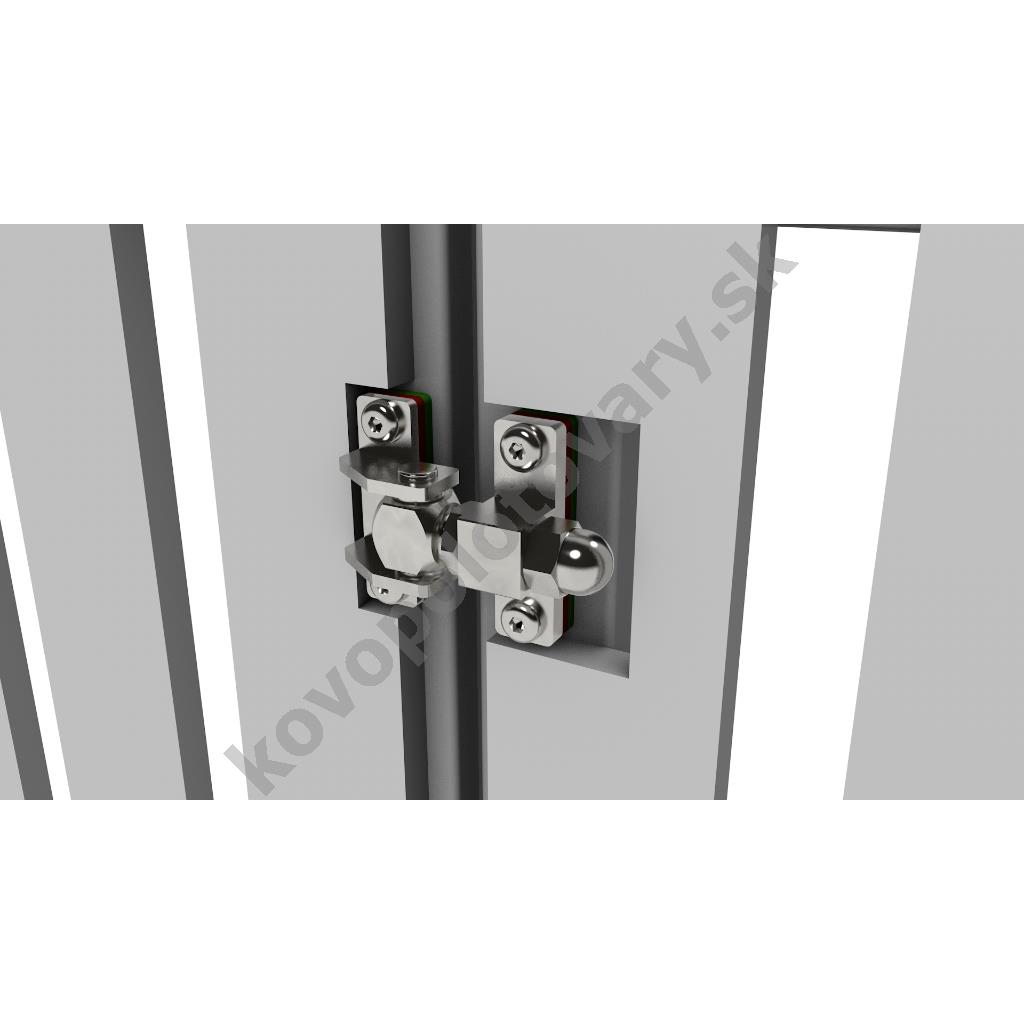

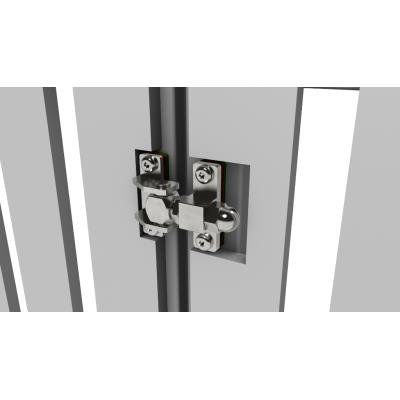

  • 2x CAIS FOLD 16 - pozinkovaný stredový pánt na priskrutkovanie
  • 4x Podložka 5 mm pod stredový pánt
  • 1x Súprava skrutiek, podložiek a matíc
  • Dôležité: obsahom balenia je iba skladací mechanizmus. Brána, stĺpiky a regulovateľné pánty na stĺpik nie sú súčasťou balenia. Vhodné profily na výrobu konštrukcie brány a vhodné pánty nájdete v záložke "príslušenstvo".

Technické informácie:
  • Pre šírku prejazdu: 1,3 - 3 m
  • Uhol otvorenia: max. 90°

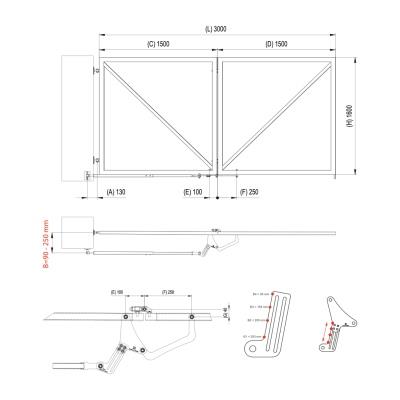

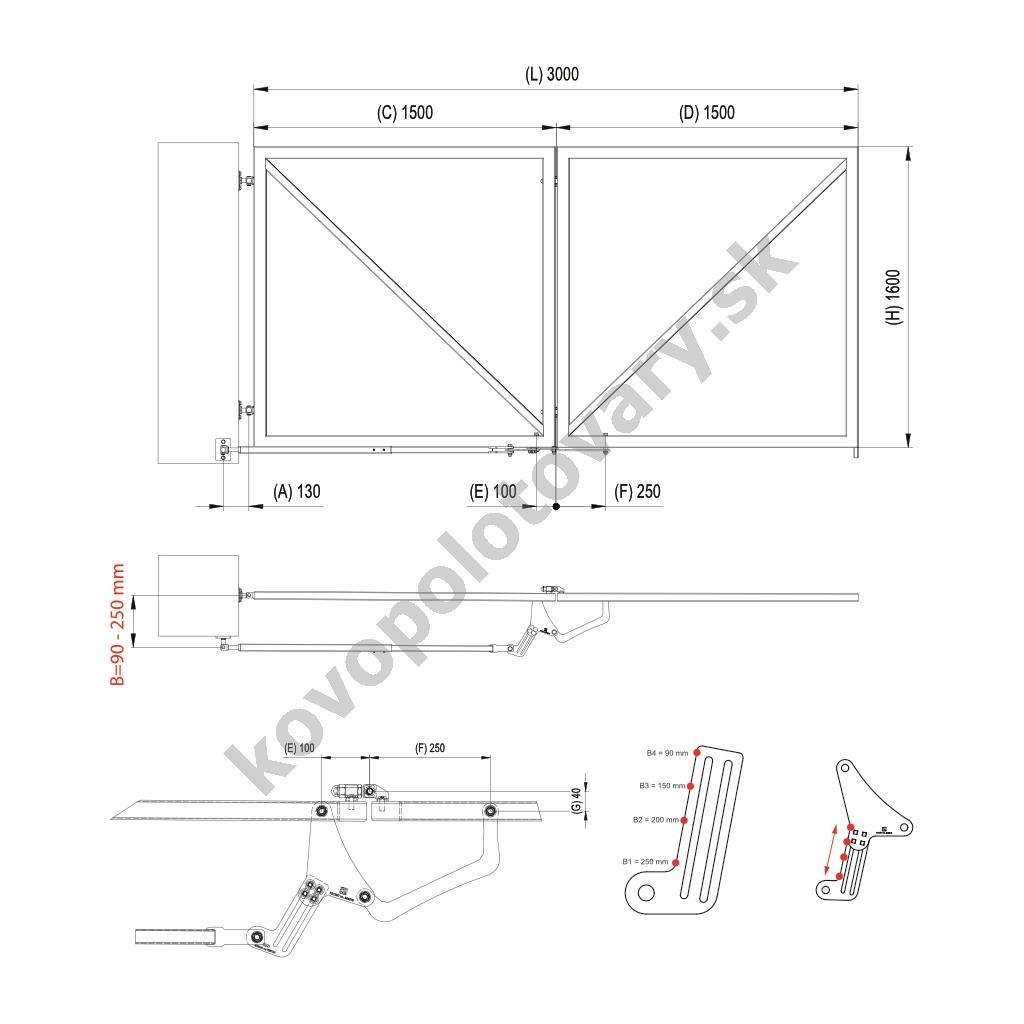

  • Špecifikácia brány: viď doplňujúci obrázok
  • Materiál: oceľ
  • Povrchová úprava: galvanické pozinkovanie
  • Prevádzková teplota: -37°C až 50°C
Parametre
Materiál oceľ
Povrchová úprava galvanické pozinkovanie
Max. dĺžka krídla 3 m
Pre šírku prejazdu do 3 m
Dĺžka balíka 105 cm
Výrobca CAIS
