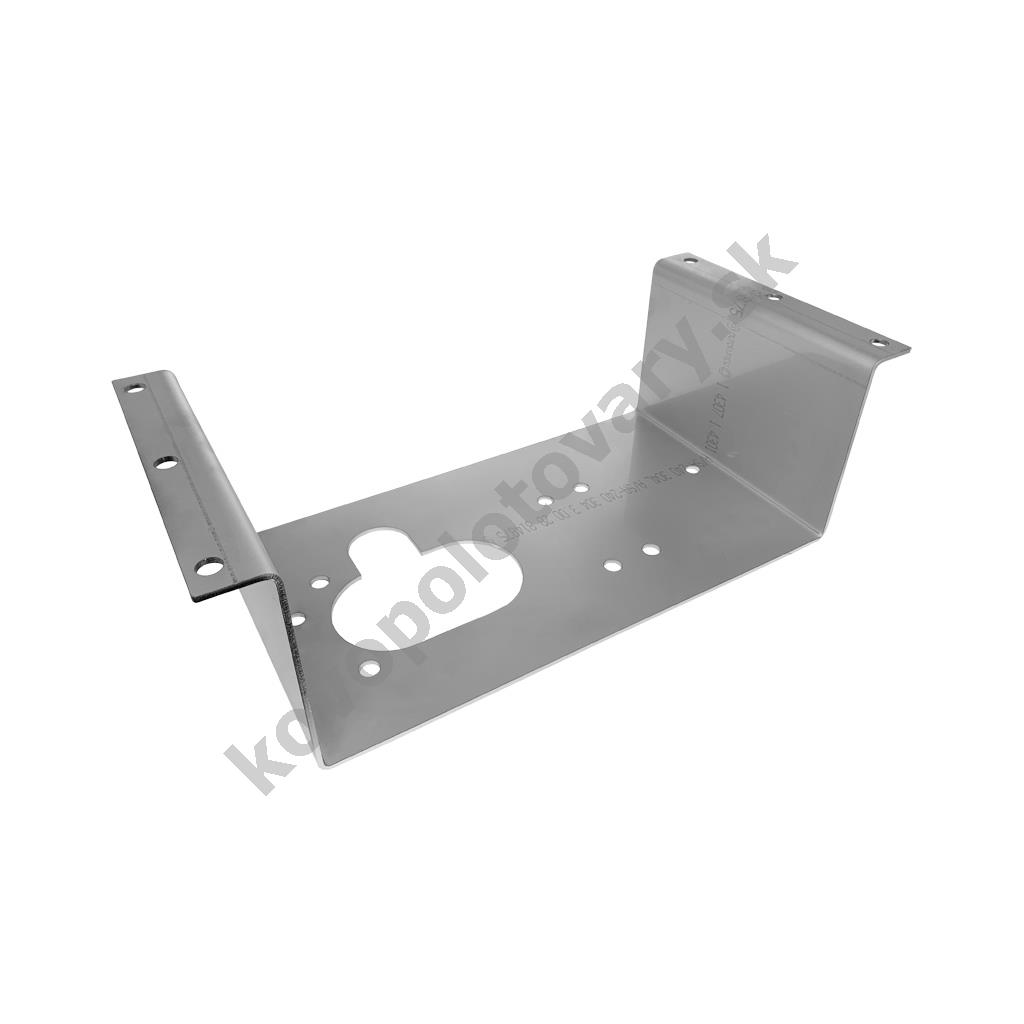

KP LiftBase 130 – nerezový podstavec pod pohon posuvnej brány, výška 130 mm
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

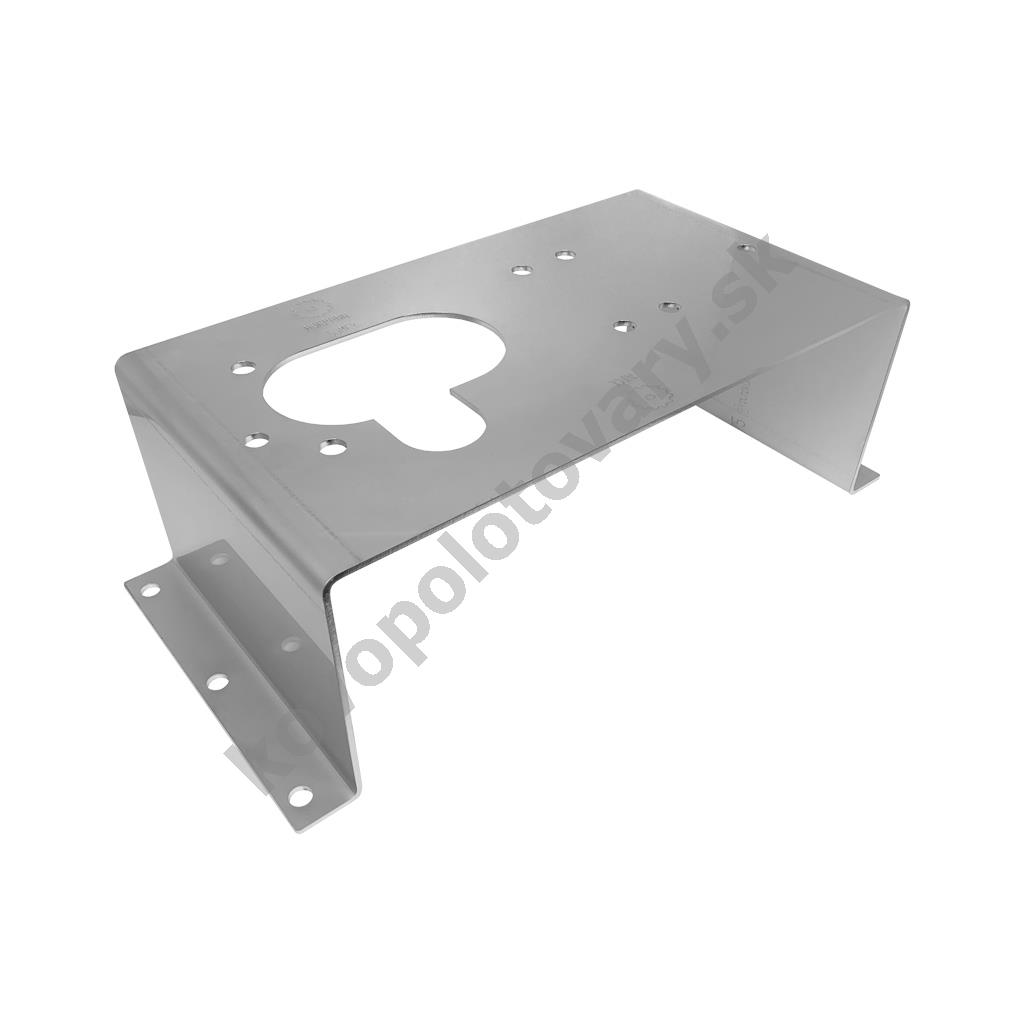

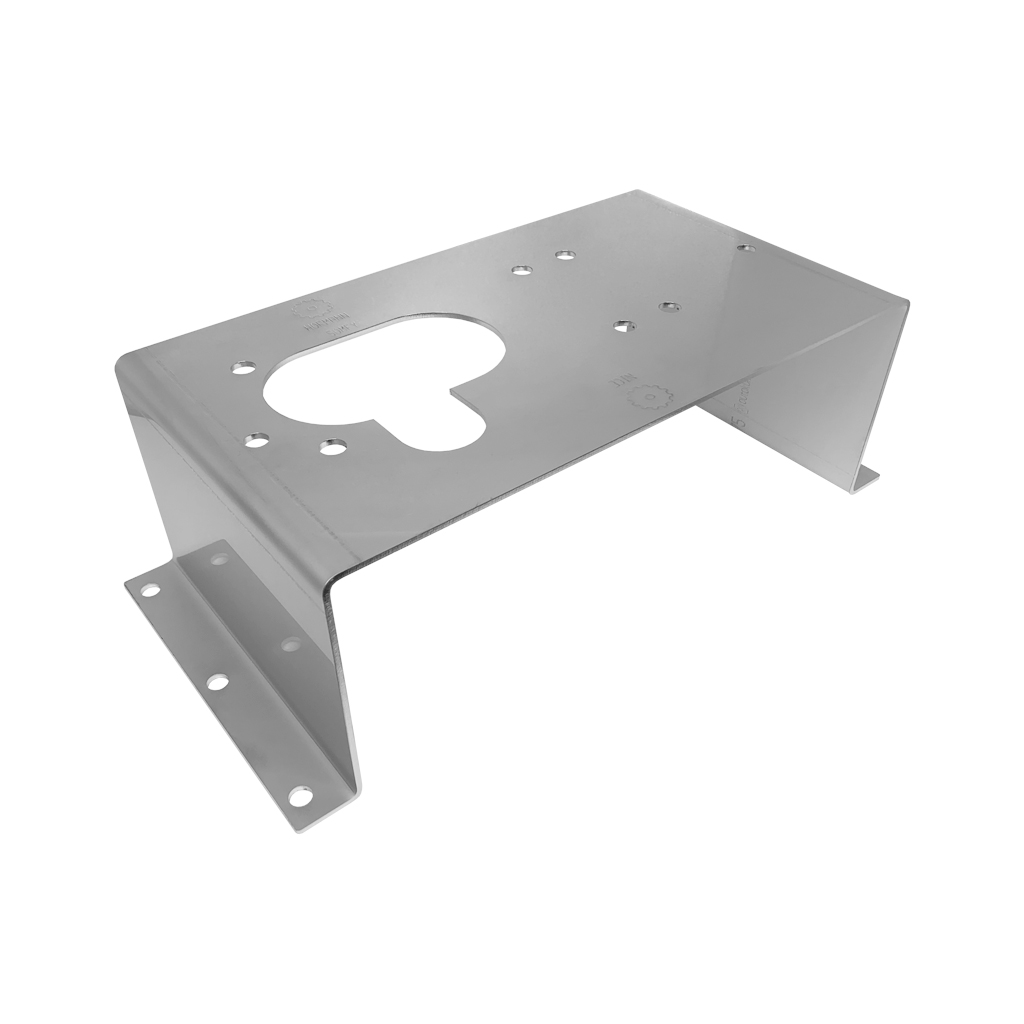

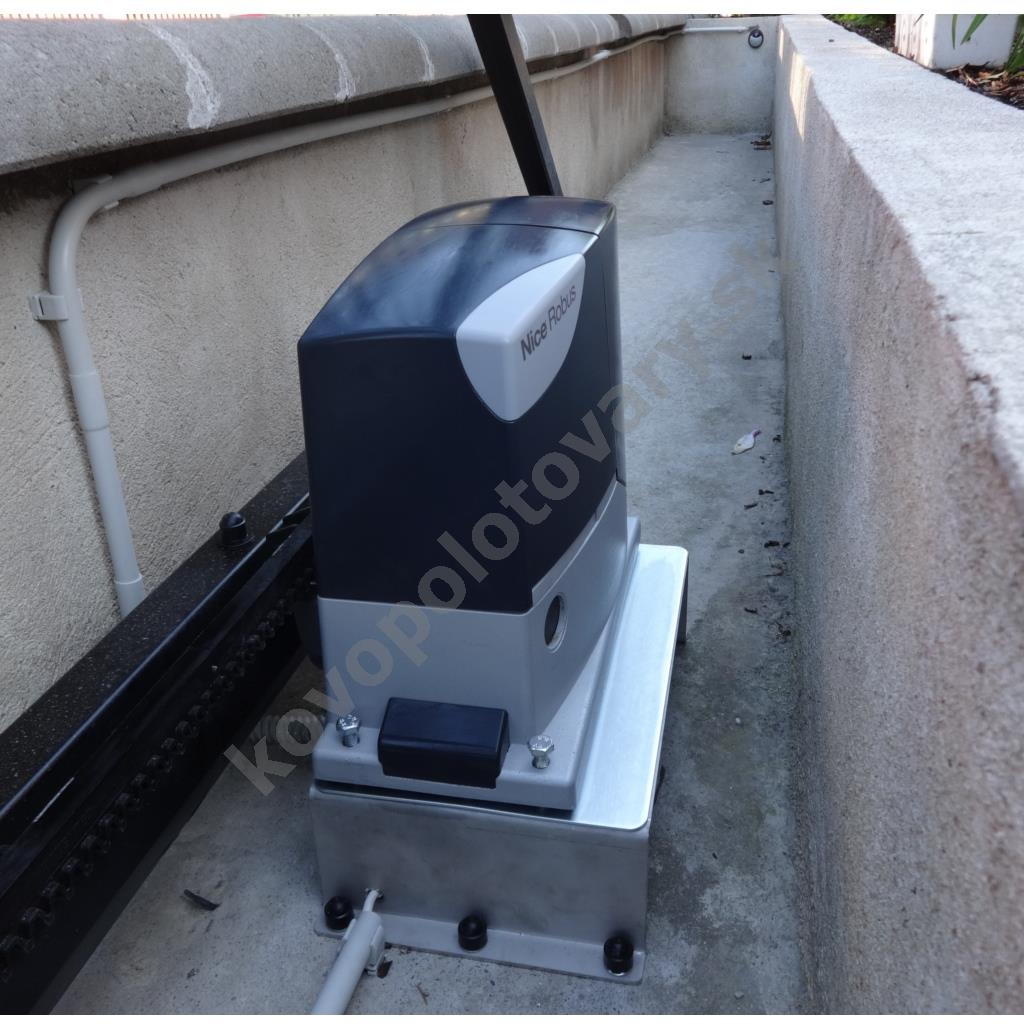

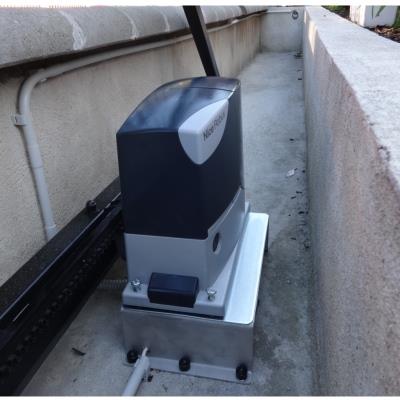

Podstavec pre montáž pod pohon posuvnej brány. Podstavec zdvihne pohon vyššie, aby pastorok pohonu dosiahol na ozubený vodiaci hrebeň namontovaný na samonosnej posuvnej bráne.

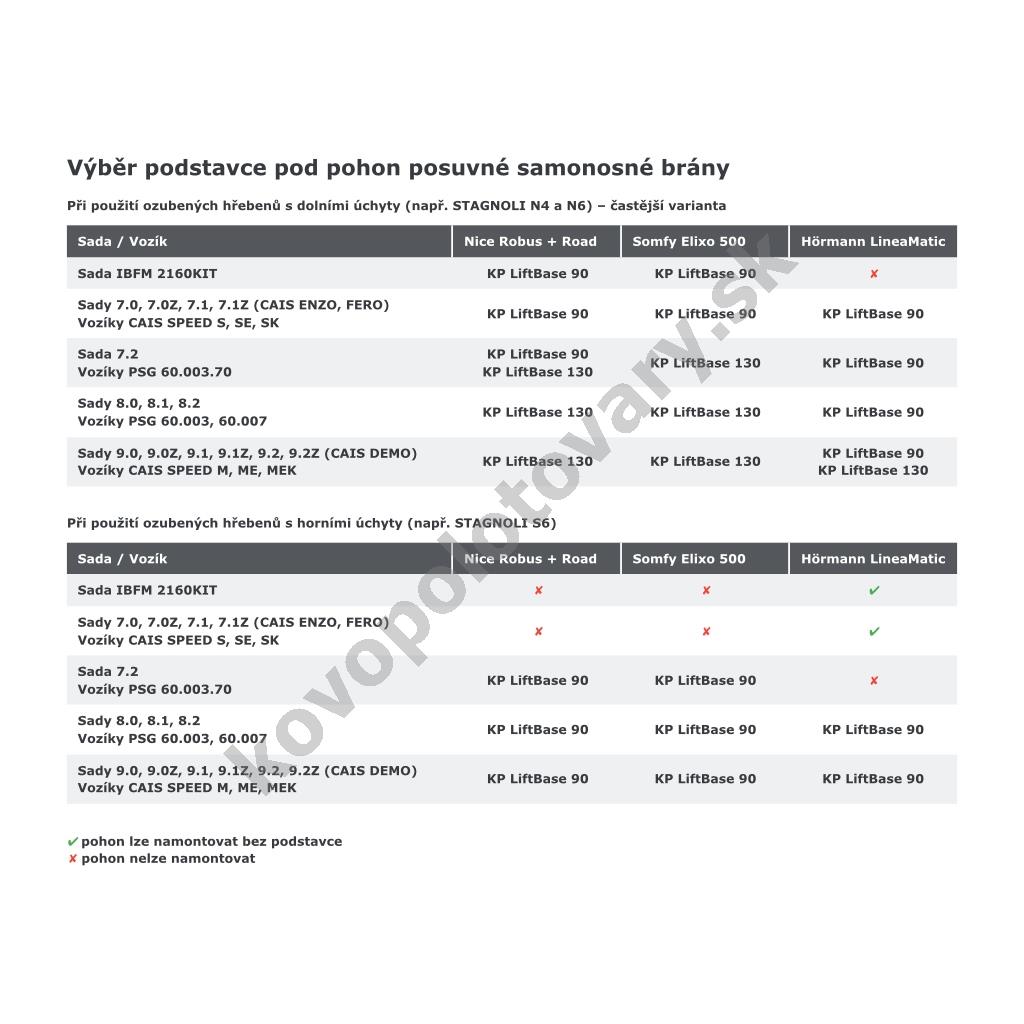

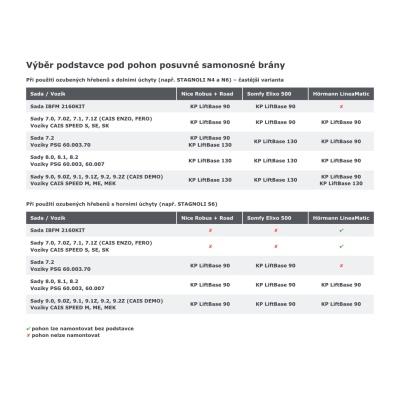

Tento podstavec má predvŕtané otvory pre pohony sérií Nice Robus a Road, Somfy Elixo 500 a Hörmann LineaMatic. Jednotlivé typy pohonov majú pastorok v rôznych výškach a rovnako tak jednotlivé typy nosných vozíkov majú rôzne výšky a ešte záleží, či použijete ozubené vodiace hrebene s hornými alebo spodnými úchytmi. V tabuľkách nižšie preto uvádzame, v akých kombináciách možno tento podstavec použiť.
Pri použití ozubených hrebeňov s dolnými úchytmi (napr. STAGNOLI N4 a N6) – častejší variant
Vozíky CAIS SPEED S, SE, SK
Vozíky PSG 60.003.70
Vozíky PSG 60.003, 60.007
Vozíky CAIS SPEED M, ME, MEK
Pri použití ozubených hrebeňov s hornými úchytmi (např. STAGNOLI S6) tento podstavec nemožno použiť!
- Dôležité: pre kombinácie, kde nie je možné použiť tento podstavec, možno väčšinou použiť nižší variant, ktorý je k nájdeniu v alternatívnych produktoch.
Obsah balenia:
- 1x KP LiftBase 130 – podstavec pod pohon posuvnej brány, výška 130 mm
- Dôležité: súčasťou balenia nie je spojovací materiál na montáž podstavca k zemi ani na upevnenie pohonu k podstavcu.
Technické informácie:

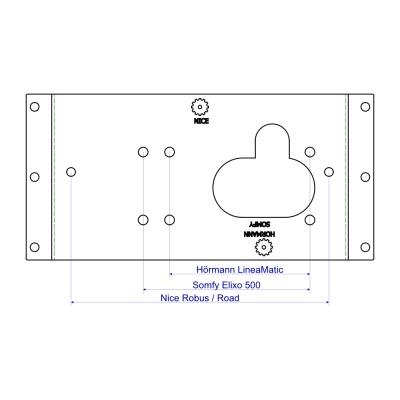

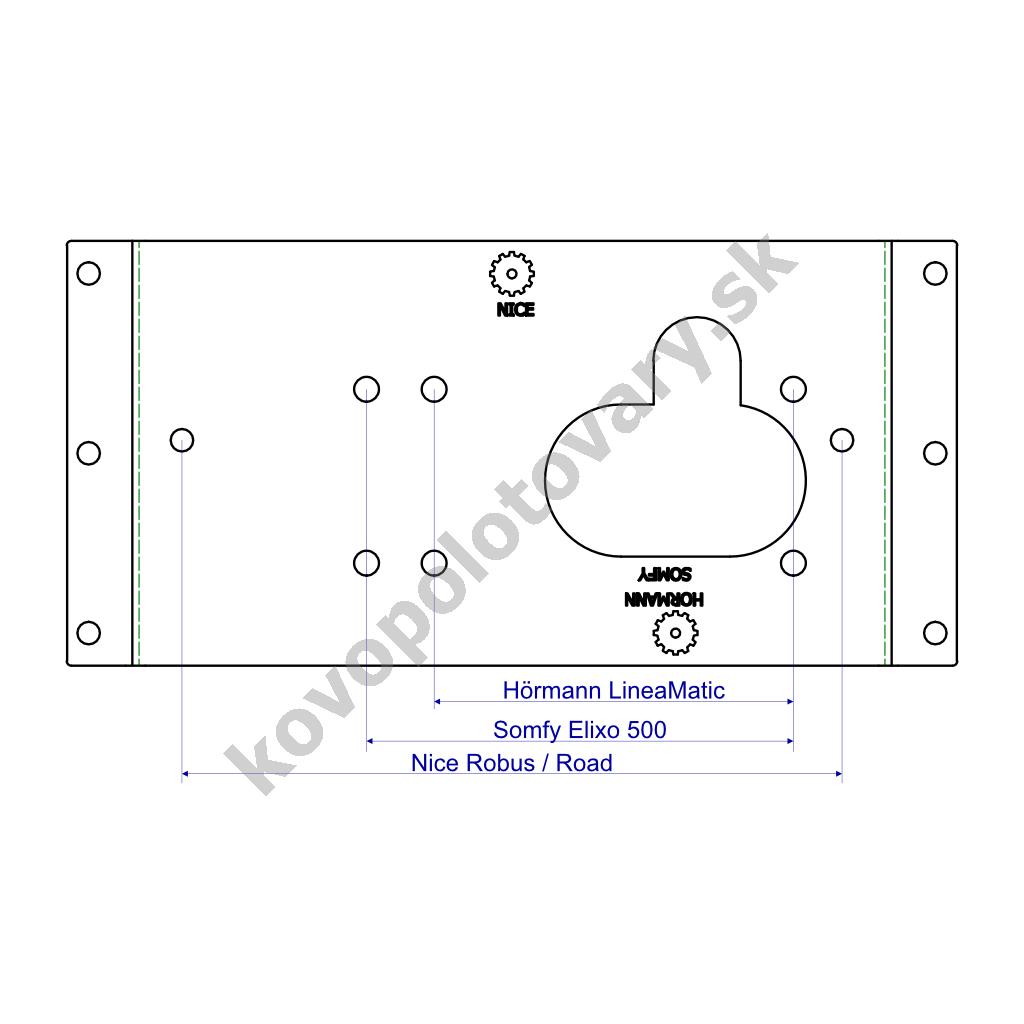

- Otvory pre pohony: Nice Robus, Nice Road, Somfy Elixo 500, Hörmann LineaMatic
- Materiál: nerezová oceľ
- Výška: 130 mm

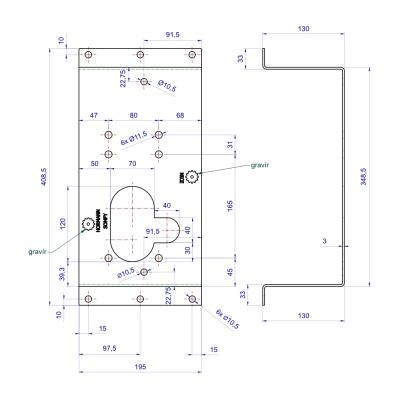

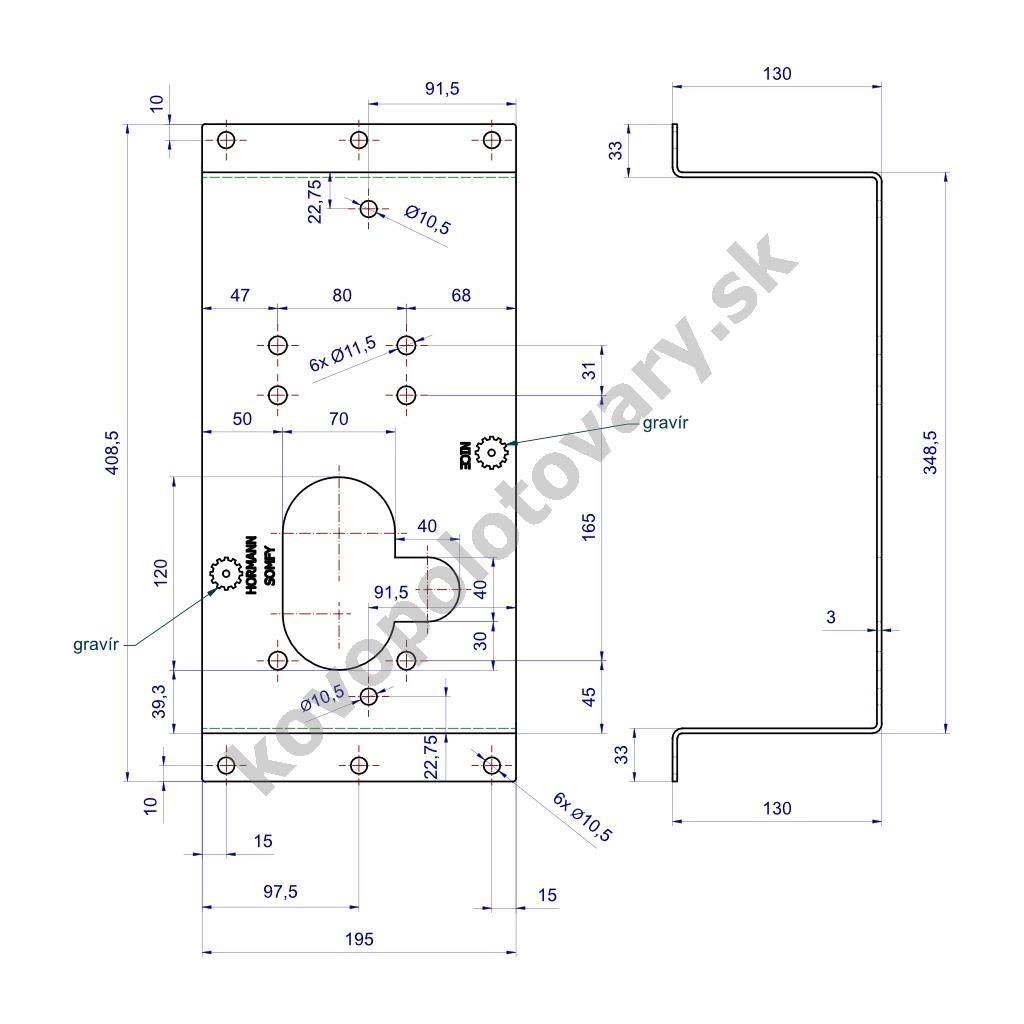

- Rozmery: viď technický nákres
| Parametre | |
|---|---|
| Výrobca | KP |
| Materiál | oceľ nerezová |
