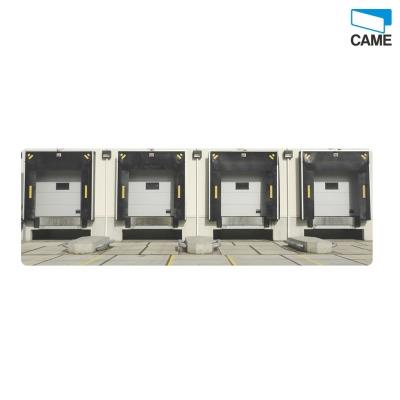

CAME CBX-E set K1 Kompletný set s pohonom určený pre automatizáciu priemyselných sekčných alebo posuvných brán štandardných aj veľkých rozmerov (max. 5 m šírka, max. 5 m výška) v halách, skladoch a logistických centrách.
Set je dodávaný vrátane originálneho príslušenstva od predného výrobca kvalitné bránové automatizačnej techniky, talianskej firmy CAME.
Súčasťou pohonu je zabudovaná riadiaca jednotka s rádiovým prijímačom. Pohon je možné jednoduchým spôsobom upevniť na torznú tyč sekčných vrát. Motor je vybavený elektronickým snímača kontroly a môže byť inštalovaný vertikálne a horizontálne (jedná sa o bočné pohon s priamym prevodom na odpruženú hriadeľ).
Maximálna šírka a výška garážových vrát:
- Sekčné, posuvné a skladacie posuvné garážové vráta do maximálne výšky 5,5 m
- Sekčné, posuvné a skladacie posuvné garážové vráta do maximálne šírky 5,5 m
Obsah balenia:
- 1x CAME CBX-E - pohon
- 1x CAME ZCX-10 - ovládacie centrum (riadiaca jednotka)
- 1x CAME AF43S - prijímač signálu (rádiová karta 433 MHz)
- 1x CAME C-002 - kyvadlové odblokovanie
- 1x CAME C-006 - konzola / držiak motoru
- 1x CAME TOP-432EE - diaľkový ovládač (dvojkanálový, 433 MHz)
Funkcie pohonu:
- Elektronický snímač kontroly
- Vodorovná alebo zvislá montáž
- Plynulý dojazd do koncovej polohy OTVORENÉ a ZATVORENÉ
- Možnosť otvorenia ručným navijakom bez uvoľnenia
Technické informácie:
- Stupeň ochrany: IP54
- Napájacie napätie: 230 V (50/60 Hz)
- Napájanie motoru: 230 V (50/60 Hz)
- Výkon: 450 W
- Pracovné cykly: max. 30 cyklov / deň
- Rýchlosť otvárania: 8,4 m / min
- Prevádzkový teplotný rozsah: -20°C až +55°C
- Odber prúdu: 2,2 A
- Maximálny zdvih: 6,5 m
- Krútiaci moment: 60 Nm
- Prevodový pomer: 1/67,45
- Účinnosť: 30%

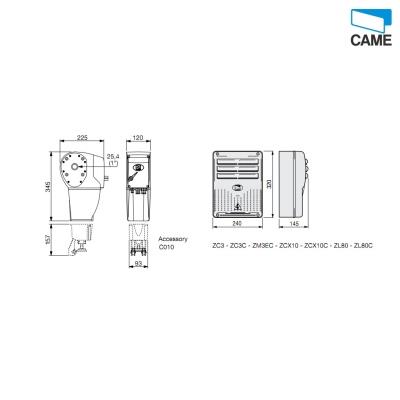

- Rozmery pohonu: 345 x 225 x 120 mm
