Popis

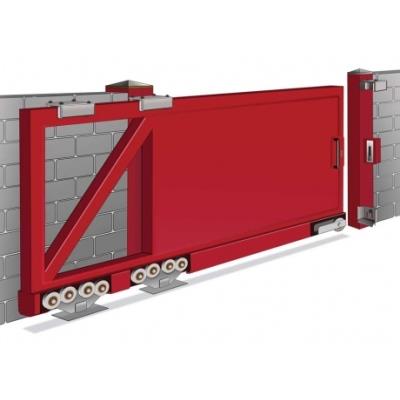

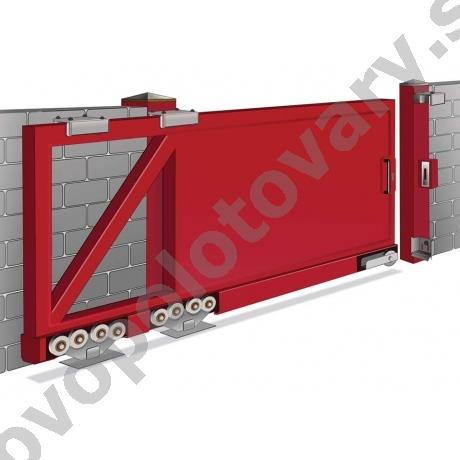

Zostava komponentov pre výrobu pojazdu posuvnej samonosnej (nesenej) brány do 4,2 m prejazdnej šírky a celkovej hmotnosti do 500 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 5 m šírky prejazdu a hmotnosti do 500 kg.

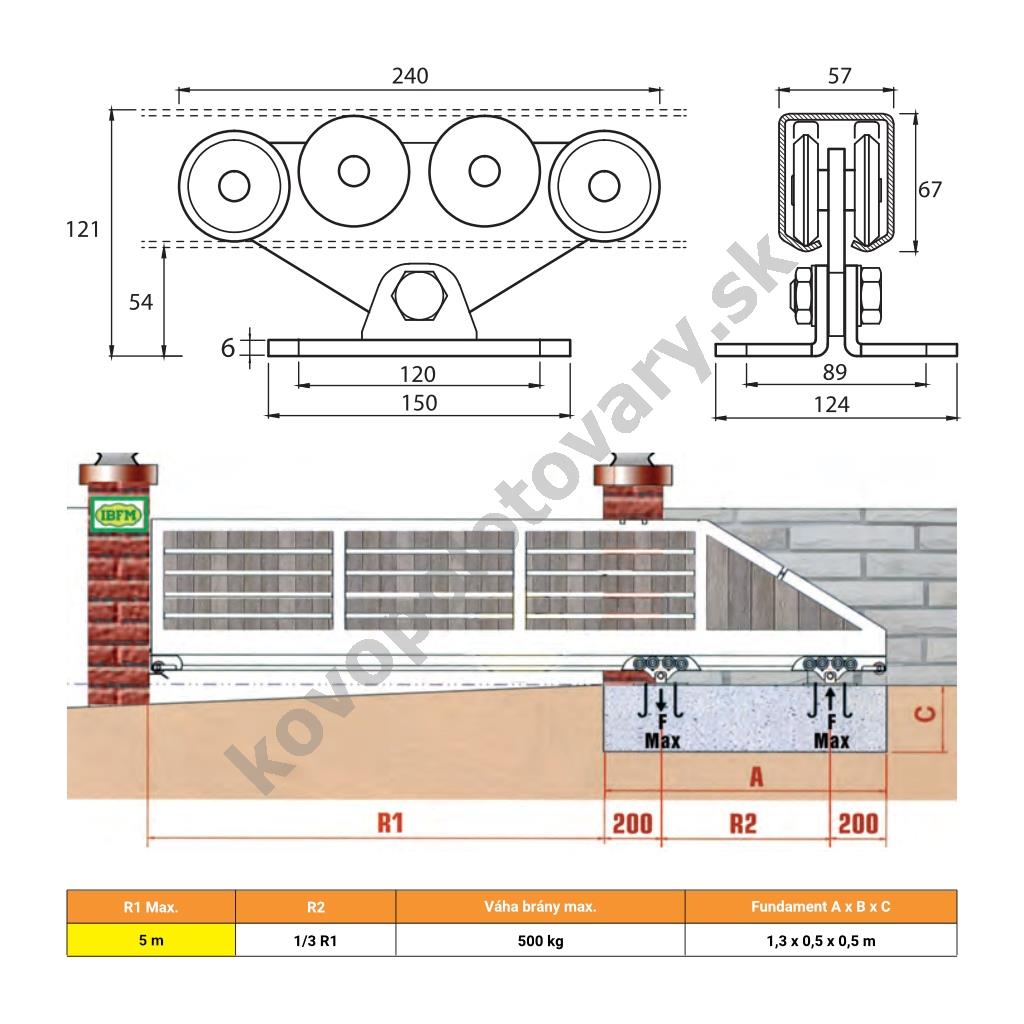

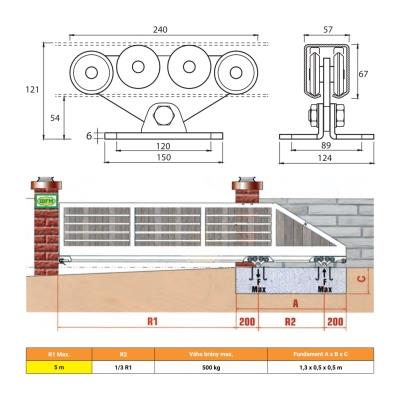

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

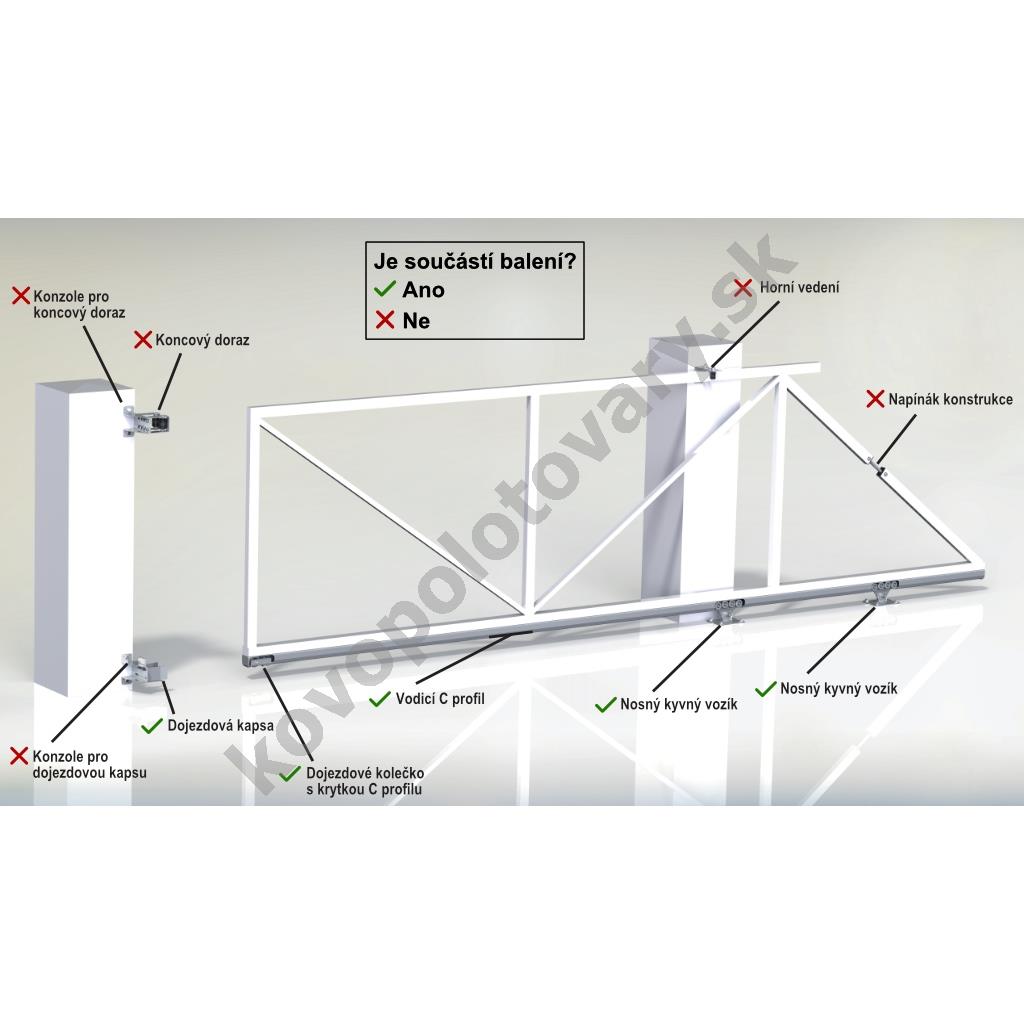

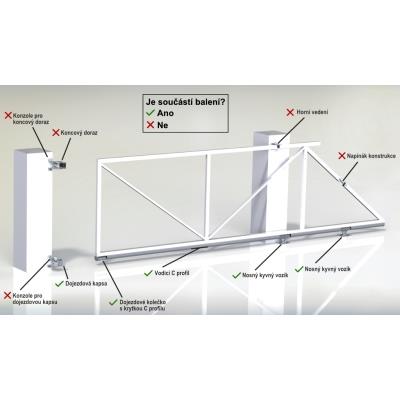

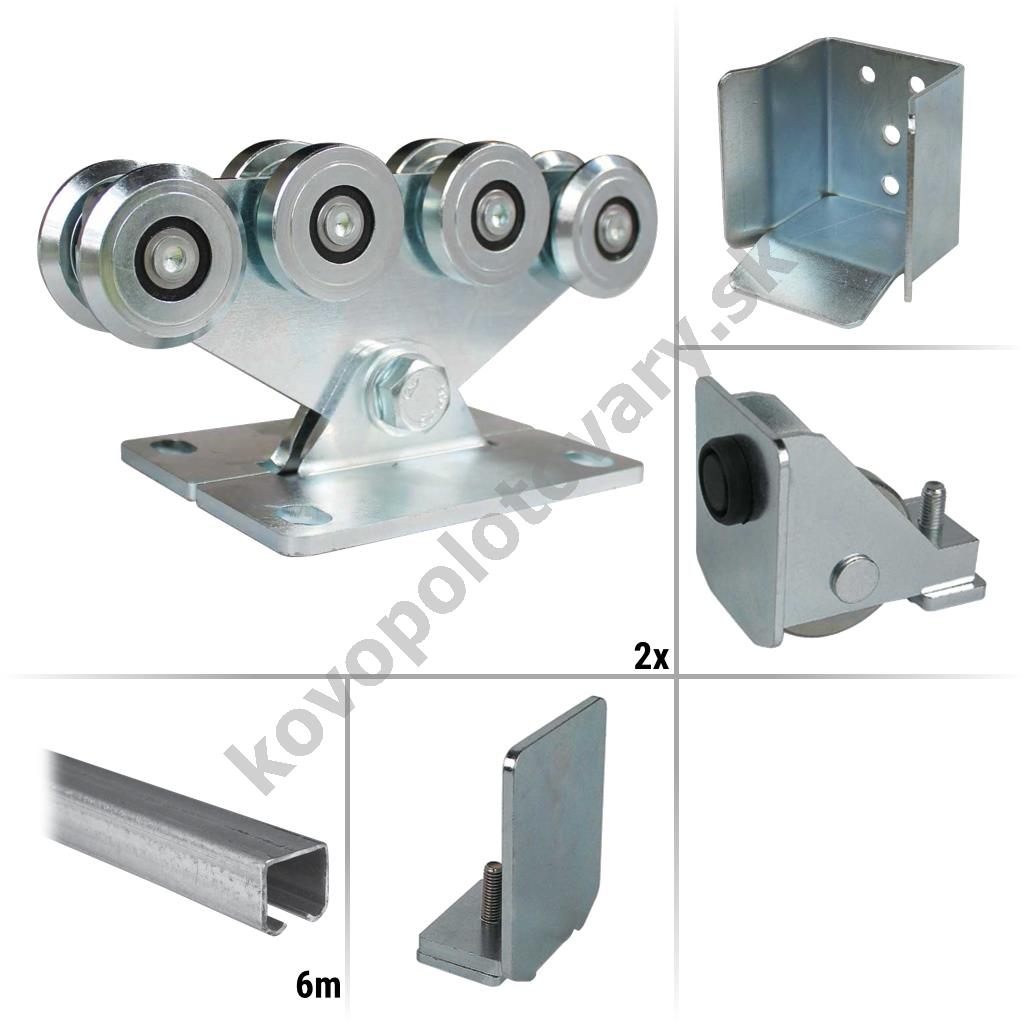

Obsah balenia:

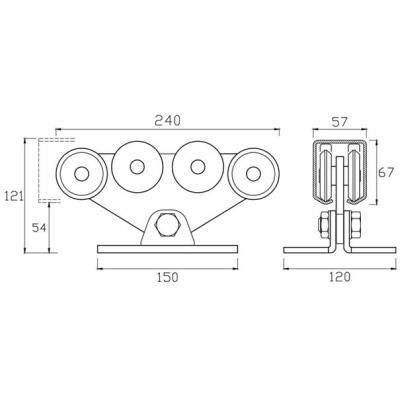

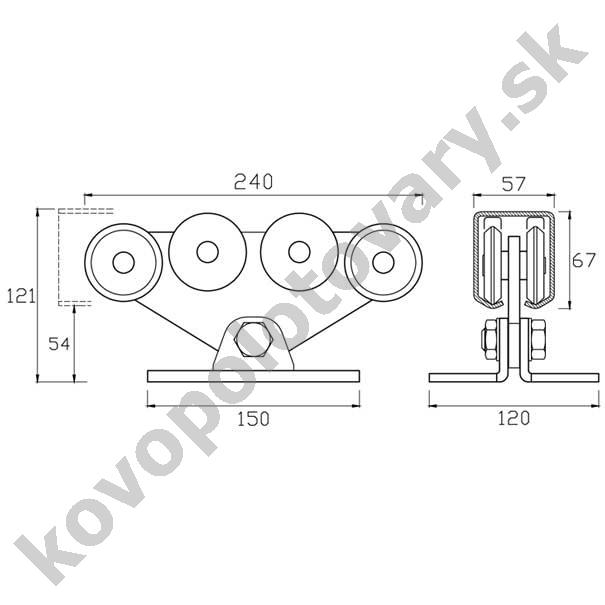

- 2x IBFM - nosný kyvný vozík
- 1x CAIS S-57_6m - vodiaci C profil 57 x 67 mm, pozinkovaný (6 m)

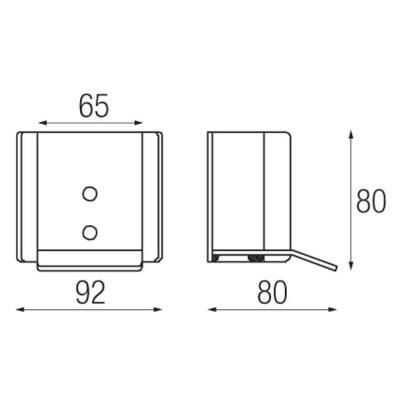

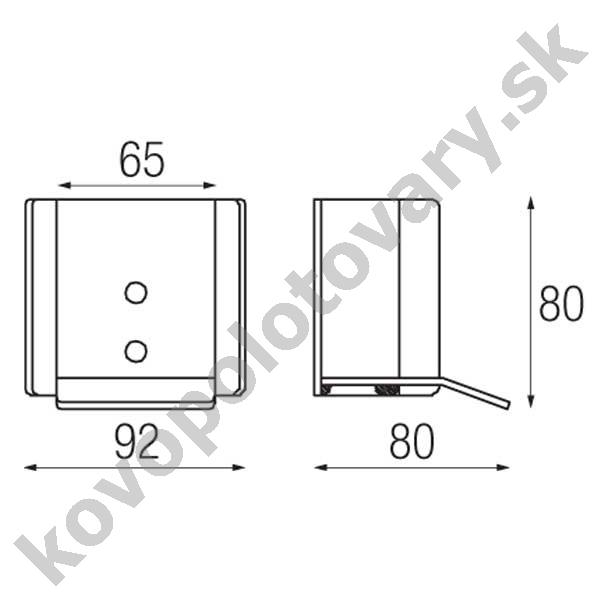

- 1x IBFM 2162 - spodná dojazdová kapsa
- 1x IBFM 2161 - dojazdové koliesko s krytkou C profilu
- 1x IBFM 2167 - krytka C profilu
Technické informácie:
- Parametre brány
- Hmotnosť brány: max. 500 kg
- Šírka prejazdu: max. 4,2 m
- Vodiaci C profil
- Materiál: oceľ
- Povrchová úprava: galvanické pozinkovanie
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie
| Parametre | |
|---|---|
| Max. váha brány (kg) | 500 |
| Pre šírku prejazdu | do 4,2 m |
| Typ setu | set bez pohonu |
| Predajná dĺžka | 6 m |
| Dĺžka balíka | 600 cm |
| Výrobca | IBFM |
