7.2 - zostava pre výrobu pojazdu posuvnej nesenej brány do prejazdu 4 m a 450 kg, profil bez úpravy
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis
Zostava komponentov pre výrobu pojazdu posuvnej samonosnej (nesenej) brány do 4 m prejazdnej šírky a celkovej hmotnosti do 450 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 6 m šírky prejazdu a hmotnosti do 500 kg.

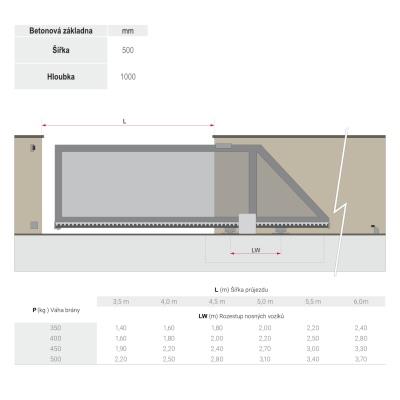

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

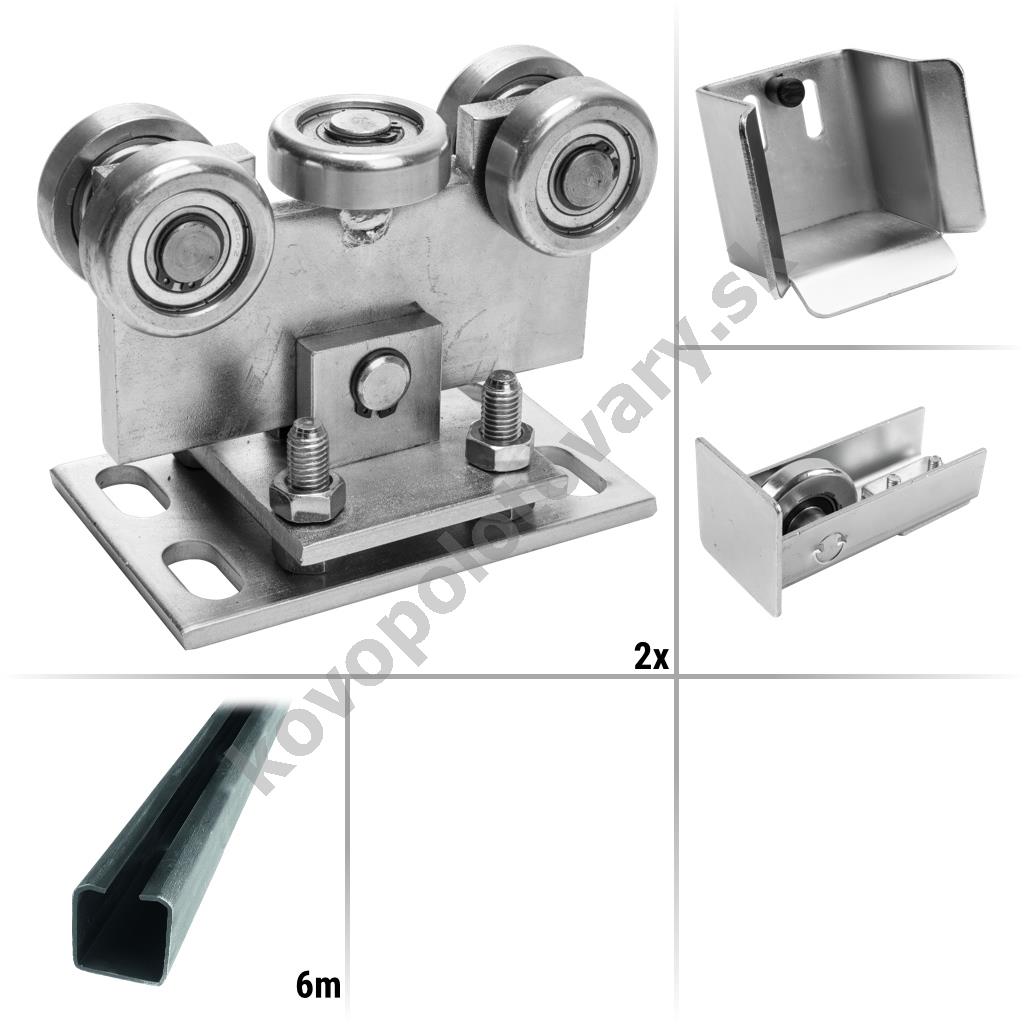

Obsah balenia:

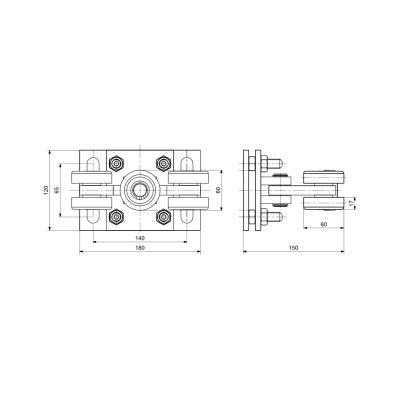

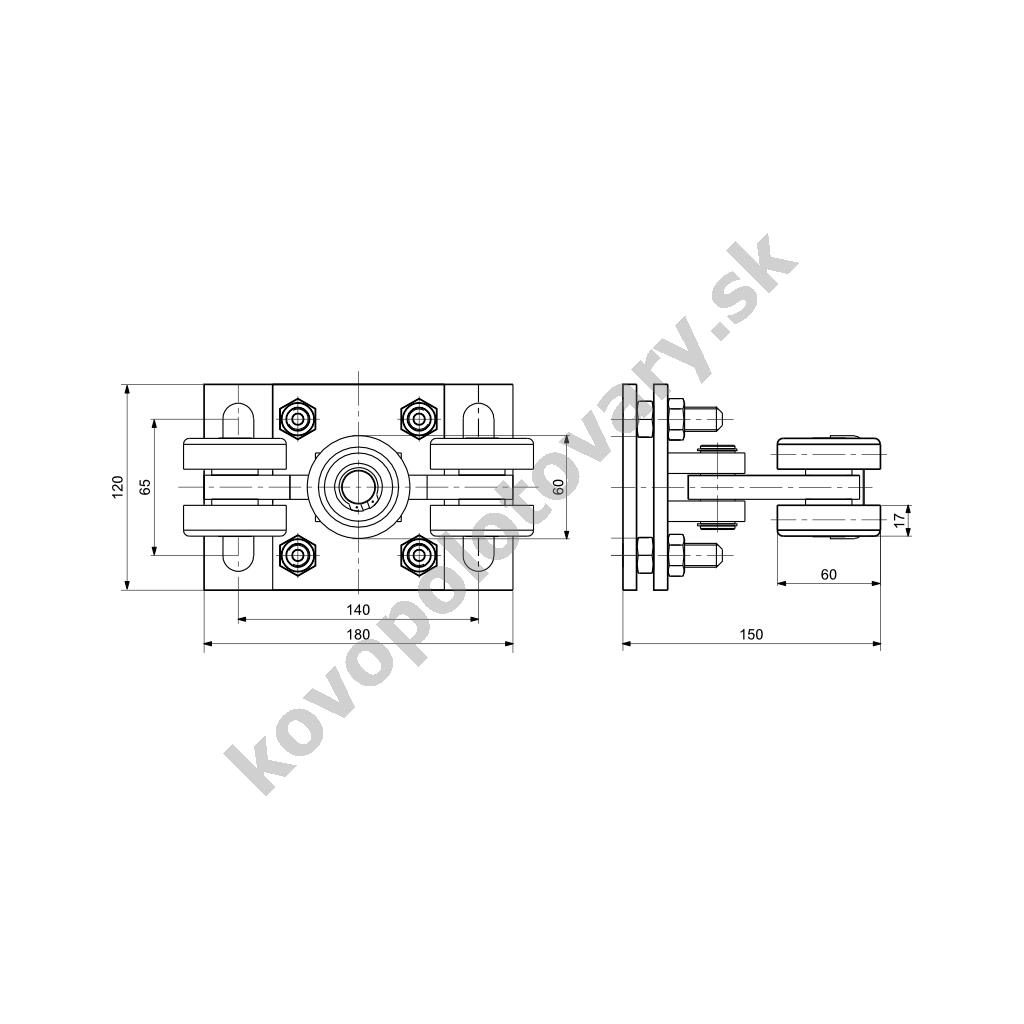

- 2x PSG 60.003.70 - nosný kyvný vozík

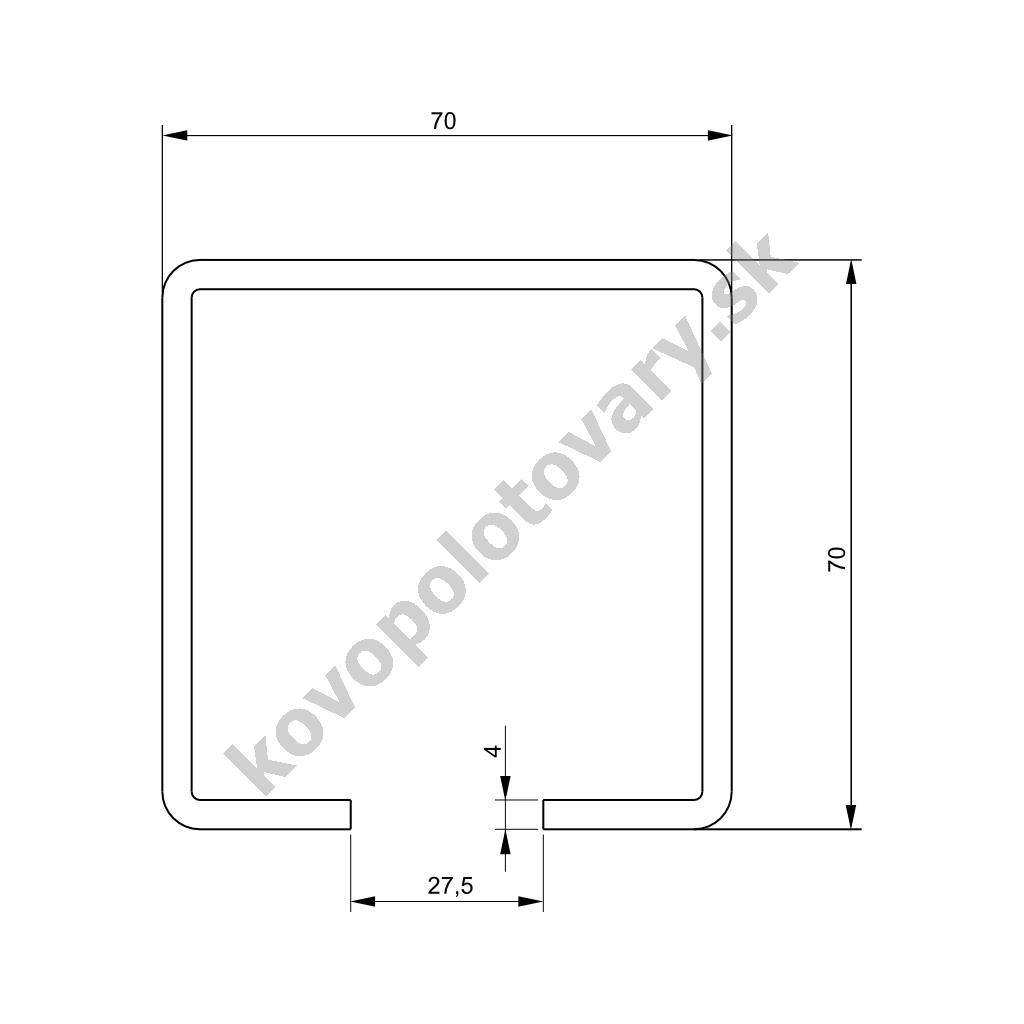

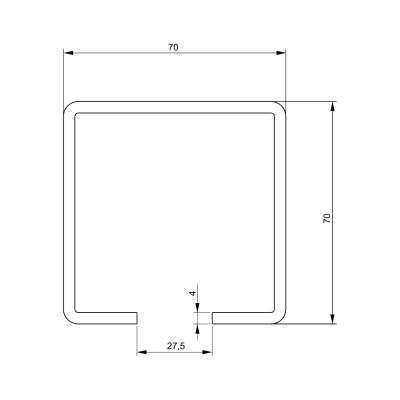

- 1x PSG 60.070_6m - vodiaci C profil 70x70 mm, bez povrchovej úpravy (čierny)

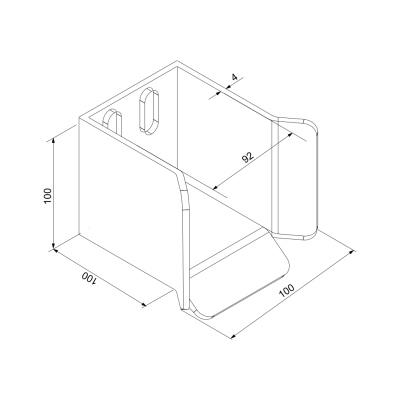

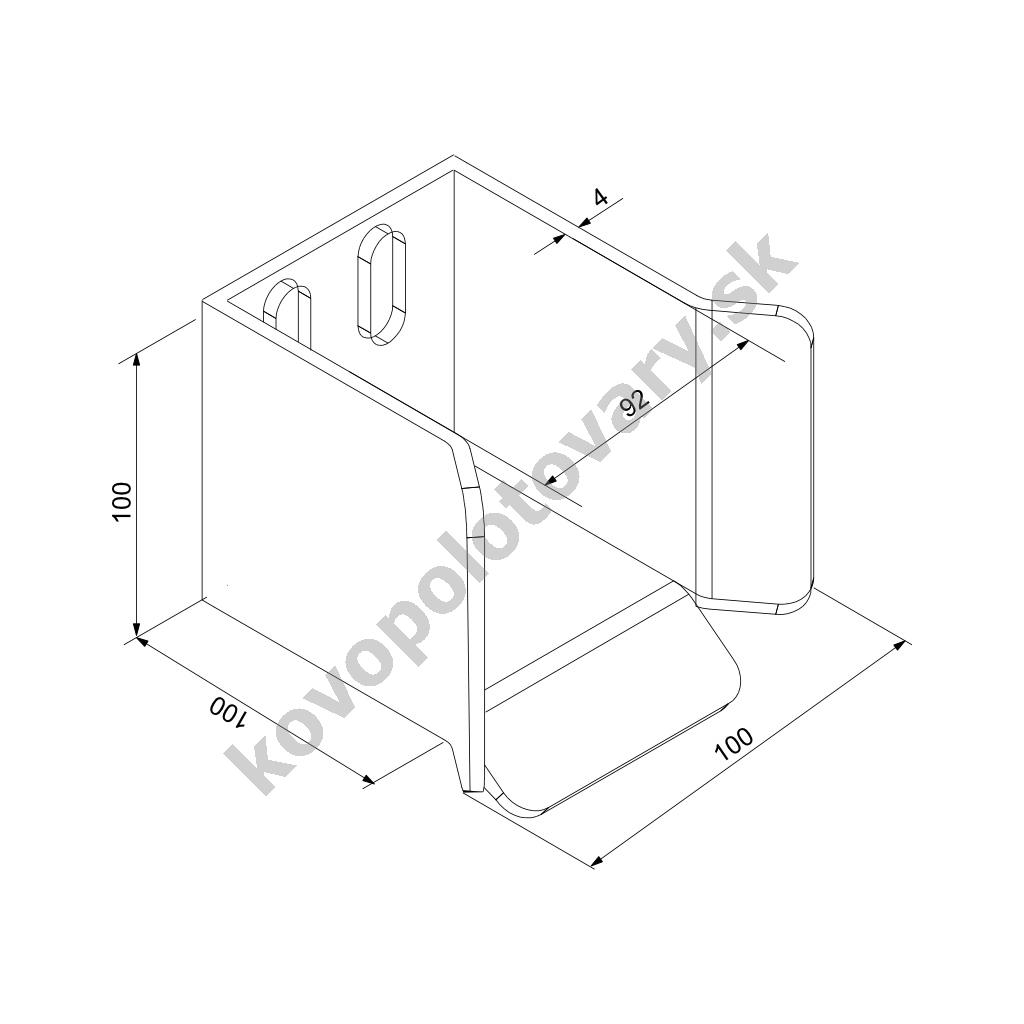

- 1x PSG 60.020 - spodná dojazdová kapsa

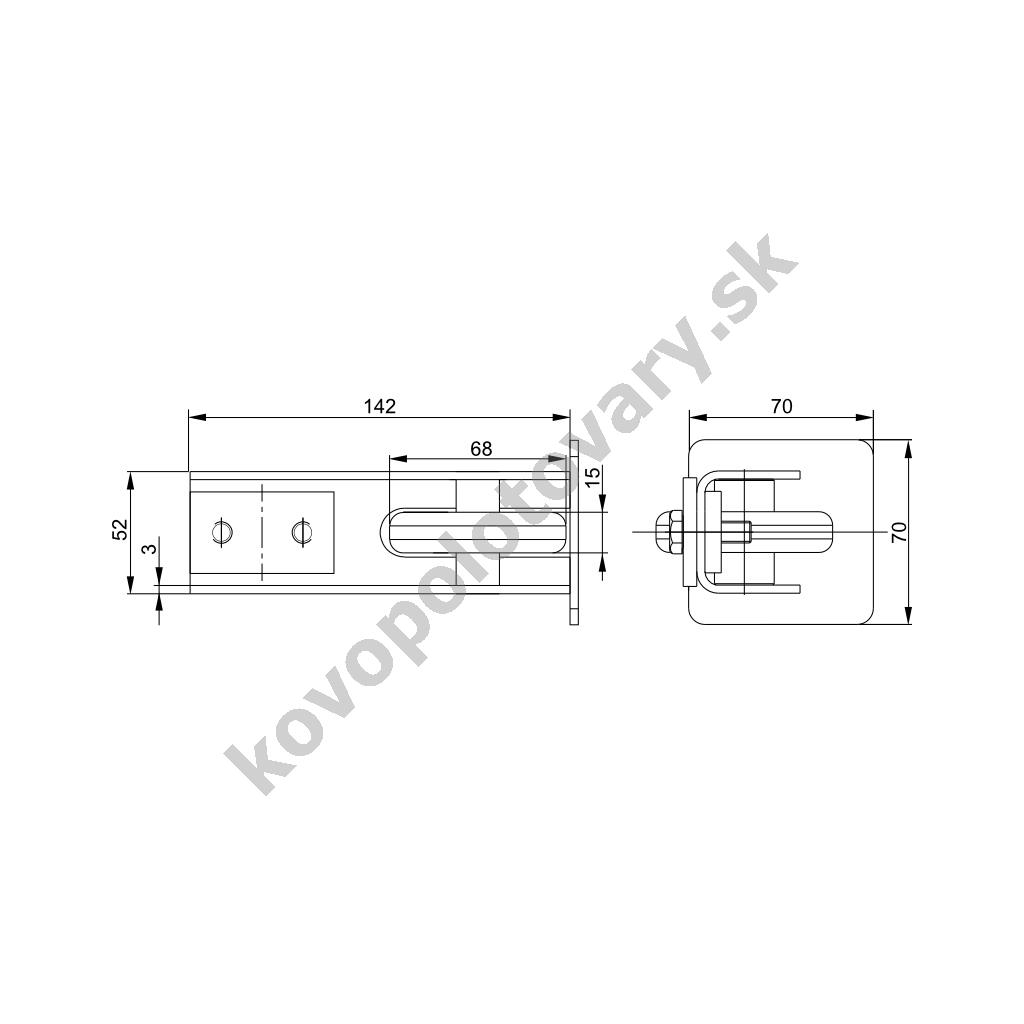

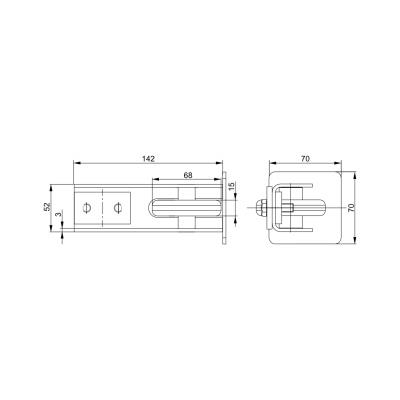

- 1x PSG 60.011.70 - dojazdové koliesko s krytkou C profilu

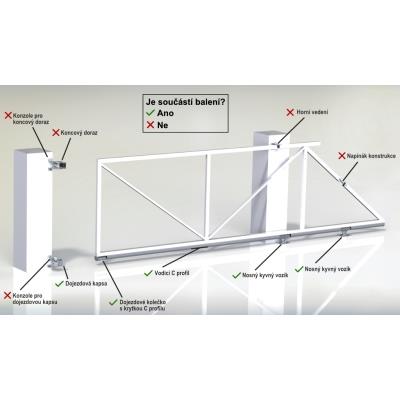

- Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Tieto produkty sú k nájdeniu v kategórii "BRÁNY, VRÁTA, DVERE -> Brány posuvné nesené -> Príslušenstvo -> Horné vedenie, rolky".
Technické informácie:
- Parametre brány
- Hmotnosť brány: max. 450 kg (pri šírke prejazdu 3,5 m)
- Šírka prejazdu: max. 4 m (pri hmotnosti brány 350 kg)
- Vodiaci C profil
- Materiál: oceľ
- Povrchová úprava: žiadna
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie
| Parametre | |
|---|---|
| Max. váha brány (kg) | 450 |
| Pre šírku prejazdu | do 4 m |
| Typ setu | set bez pohonu |
| Predajná dĺžka | 6 m |
| Dĺžka balíka | 600 cm |
| Výrobca | PSG |
