Ako zostaviť skladaciu bránu?

Dátum:19.12.2018

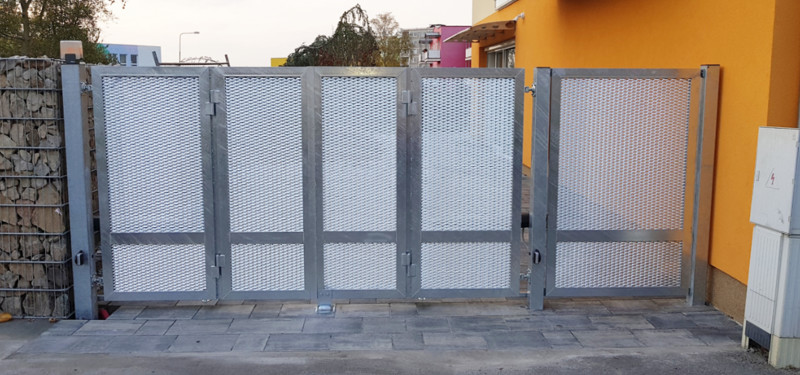

Skladacia brána s výplňou ťahokov

Konštrukcia brány

Oceľovú konštrukciu brány odporúčame vyrobiť z jaklového profilu CZ-60x40x2 alebo CZ-60x60x2.


Pánty na stĺpiky

Na navrhnutie správnych pántov na stĺpik je dôležité poznať materiál stĺpika a prejazdnú šírku brány. Vďaka týmto dvom parametrom môžete jednoducho určiť správny pánt pomocou tabuľky.


Pánt Stĺpik Prejazdná šírka
CAIS HP 16 R | CAIS HP 16 A Betónový do 3 metrov
CAIS HP 20 R | CAIS HP 20 A | CAIS HW 20 Betónový do 4 metrov
CAIS HP 24 R | CAIS HP 24 S | CAIS HW 24 Betónový do 6 metrov
CAIS HN 20 | CAIS HL 20 Oceľový do 4 metrov
CAIS HN 24 | CAIS HL 24 Oceľový do 6 metrov

Panty pre krídla

Pánty pre skladacie krídla ovplyvňuje typ výplne. Záleží teda, či je výplň umiestnená vo vnútri jaklového profilu (napr. ťahokov či zvislá jaklová výplň), alebo je výplň umiestnená cez rám brány (napr. planky). Pri plankových výplniach treba dbať na to, aby zloženie krídiel bolo možné – pr. ak máme planku hrúbky 2 cm, je potrebné pre zloženie krídiel vydištancovať medzeru minimálne 4 cm. Súčasťou balenia setu CAIS TWIN DRIVE sú naváracie oceľové pánty priemeru 20 mm, výšky 140 mm, s čapom 11 mm a s ložiskom. Tieto pánty sú bez krídeliek, sú teda vhodné iba pre výplň vo vnútri profilu.


Typ výplne Vhodný pánt
Vnútri jaklového profilu IBFM 414160A | IBFM 414200A
Umiestnená cez rám brány IBFM 495160DX | IBFM 495160SX

Spodný doraz

Spodné dorazy slúži na vymedzenie koncových polôh krídlovej brány. Ako spodný doraz pre skladacie brány odporúčame CAIS LIMIT M, CAIS LIMIT H alebo CAIS LIMIT – podľa spôsobu použitia. Ten sa potom montuje na súbeh krídiel v zatvorenej polohe brány.


Pohon

Pri výbere pohonu je potrebné poznať počet krídiel brány a jej prejazdnú šírku. Pomocou tabuľky možno ľahko nájsť ten správny pohon.


Počet krídel Prejazdná šírka Vhodný pohon
1 do 3 m CAME ATI 5000 K1 | Nice Toona 5024 K1
2 do 4 m CAME ATI 3000 K2 | Nice Toona 4024 BD KCE
2 do 6 m CAME ATI 5000 K2 | Nice Toona 5024 KCE

Výber skladacieho mechanizmu

V našej ponuke nájdete dva typy skladacieho mechanizmu:

CAIS TWIN DRIVE 3.0 – pre 1krídlovú bránu a max. prejazdnú šírku 3 m.

CAIS TWIN DRIVE 6.0 – pre 2krídlovú bránu a max. prejazdnú šírku 6 m (jedno krídlo má 3 m).


Montáž

Kompletný návod na montáž skladacieho mechanizmu nájdete tu: Návod na montáž skladacej brány
