Nice Robus 600 BD KCE 9.1Z – zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 6,4 m a 600 kg, pozinkovaný profil

Nice Robus 600 BD KCE 9.1Z

Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 6,4 m prejazdnej šírky a celkovej hmotnosti do 600 kg.

Pohon je vybavený magnetickými koncovými spínačmi, ktoré vyžadujú menej miesta na vodiacom hrebeni oproti mechanickým dorazom. Riadiaca jednotka umožňuje pripojenie zariadenia na zbernicu Nice BlueBUS, ktorá umožňuje zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov. Zároveň je možné k pohonu pripojiť aj relátkové fotobunky. Teplotný senzor prispôsobuje výkon motora klimatickým podmienkam. Riadiaca jednotka má integrovaný rádiový prijímač diaľkového ovládania, ale je možné použiť aj zásuvné prijímače typu SM (OXI, OXIBD apod.).

Novinkou je aj systém Eye Check, ktorý dvojfarebným svetlom prítomným priamo na tele pohonu, signalizuje pohyb brány, môže pripomenúť pravidelnú údržbu alebo sekvenciou blikania špecifikuje typ prípadnej poruchy. Počet nastaviteľných vstupov a výstupov je možné zväčšiť pripojením rozširujúcich modulov MLAE21, MLAE22 alebo MLAE44 (voliteľné príslušenstvo) ak pohonu je možné pripojiť kompatibilné Wi-Fi/IoT moduly IT4WIFI, BIDI-WIFI alebo BIDI-ZWAVE (voliteľné príslušenstvo) pre ovládanie smartfónom cez aplikáciu MyNice pre Android alebo MyNice pre iOS.

Bol zdokonalený postup výroby s ohľadom na dopad na životné prostredie. Veľká časť použitého plastu je vyrobená z recyklovaného materiálu a emisie CO2 sú o 31 % nižšie ako u predchádzajúcej generácie (pozri vyhlásenie o dopadoch produktu na prostredie EDP^®). Zdokonalený úsporný režim znížil spotrebu v pohotovostnom režime na menej ako 0,5 W (bez aktívneho Wi-Fi modulu).

Týmto pohonom je možné nahradiť predchádzajúce verzie pohonov Nice Robus, Rox a Road, bez nutnosti väčších úprav umiestnenia pohonu. Záložnú batériu PS124 z predchádzajúcej generácie pohonov Robus je možné použiť iba s použitím špeciálneho prepojovacieho kábla CABLA11 (nie je súčasťou balenia), pre túto generáciu pohonov Robus je nová verzia záložnej batérie s označením PSS124 (voliteľné príslušenstvo). Montážnym technikom uľahčí nastavenie a správu inštalácií možnosť pripojenia programovacích rozhraní O-View alebo Pro-View a aplikácie MyNice Pro pre Android alebo MyNice Pro pre iOS.

Funkcia "Vždy otvorené" umožňuje držať bránu v otvorenom stave stálym zopnutím vstupu SbS po požadovanú dobu, čo uľahčuje zapojenie napr. spínacích hodín, za účelom automatického otvárania/zatvárania brány počas pracovnej doby.

POZOR! – pohony Robus s označením RBS novo v továrenskom nastavení pri zapnutom Stand-By režime (úsporný režim) vypínajú aj výstup pre napájanie externých zariadení. Toto nastavenie je možné zmeniť iba pomocou konfiguračných rozhraní (O-View, Pro-View, BiDi-WiFi). Pokiaľ plánujete k pohonu pripojiť napr. GSM modul alebo externý prijímač, odporúčame ich pripojiť na samostatný zdroj napájania (na nájdenie v príslušenstve).

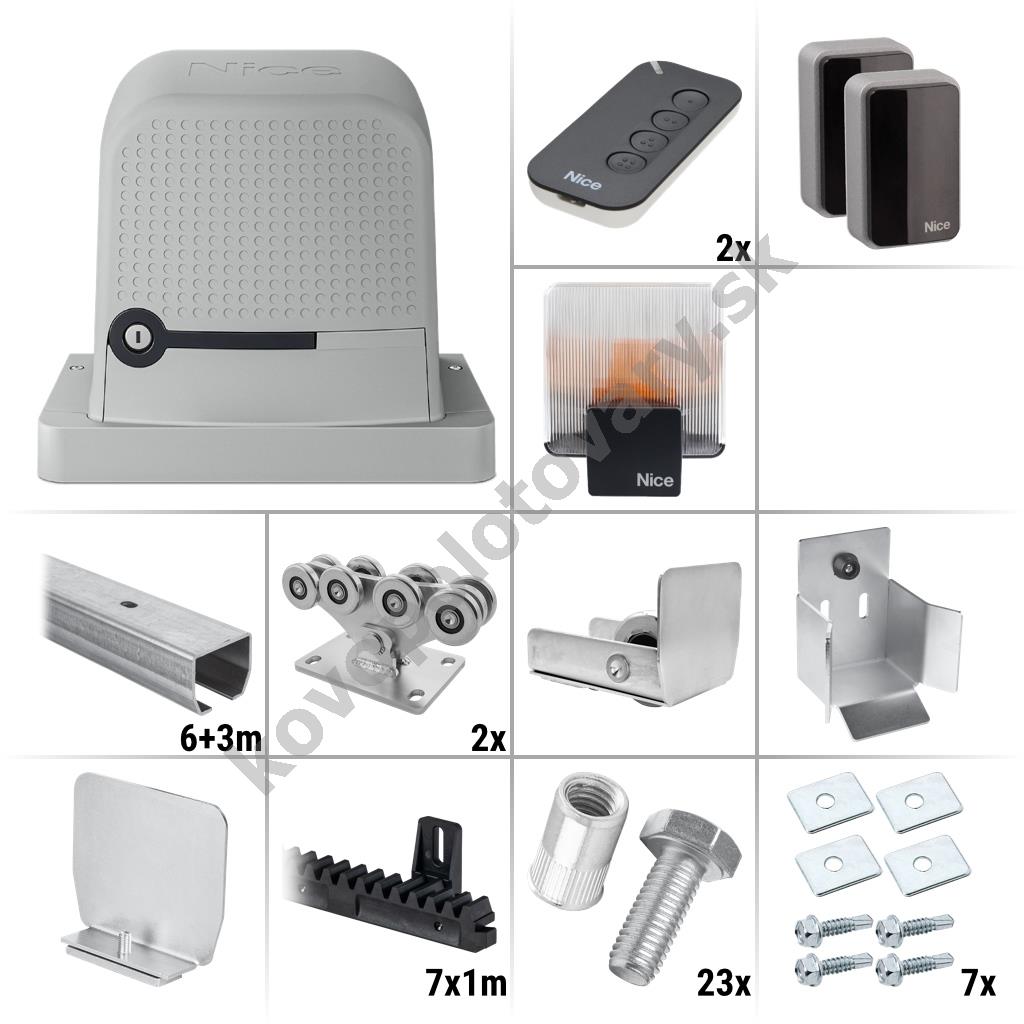

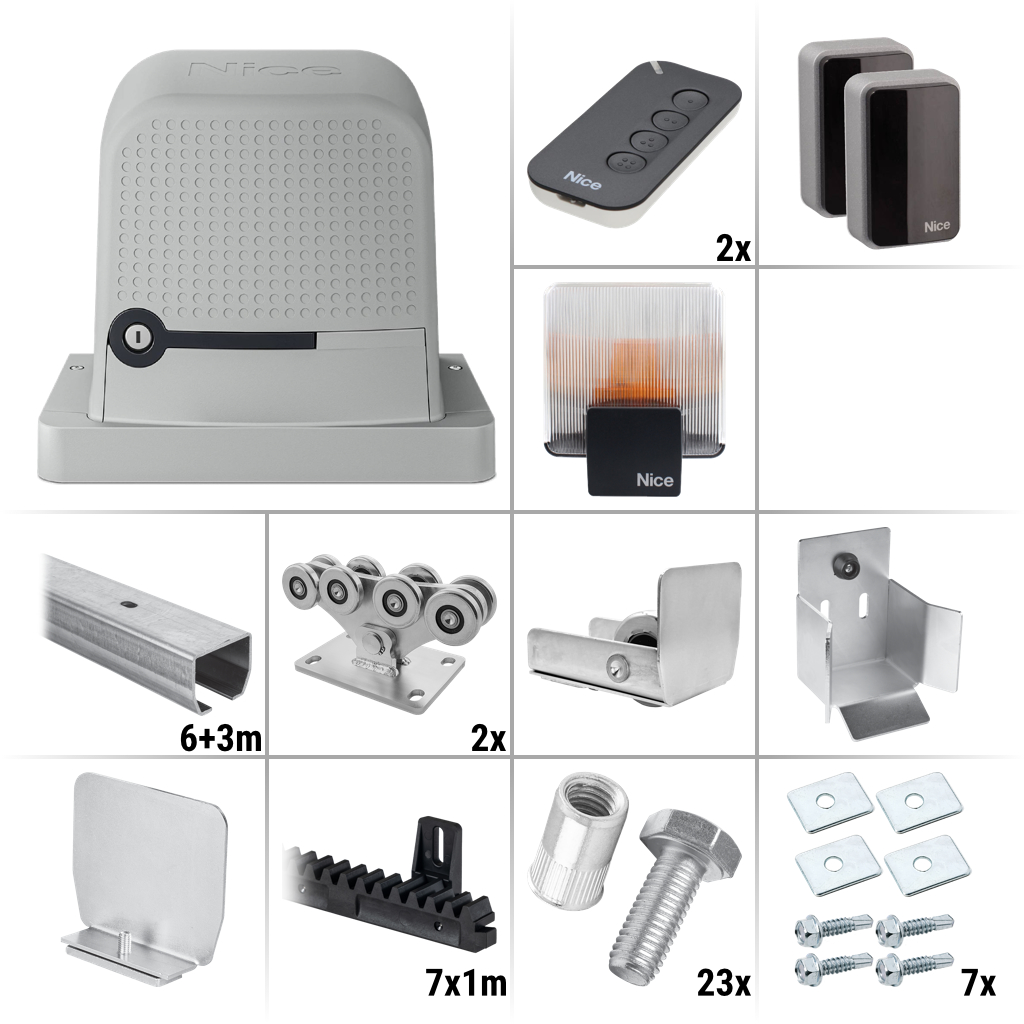

Obsah balenia:

• 1x Nice Robus 600 – pohon
• 1x Nice MCU1 – riadiaca jednotka s integrovaným rádiovým prijímačom
• 2x Nice MYGO4 – jednosmerný diaľkový ovládač (4-kanálový)
• 1x Nice ELDC – bezpečnostný maják s integrovanou anténou
• 1x Nice EPMB – bezpečnostné fotobunky (1 pár), dosah 30 m
• 1x Základová (kotviaca) doska a kotviace skrutky do betónu
• 2x Magnetický doraz na hrebeň
• 2x Odblokovací kľúč (použitie pri výpadku prúdu)
• + Doplnky pre montáž

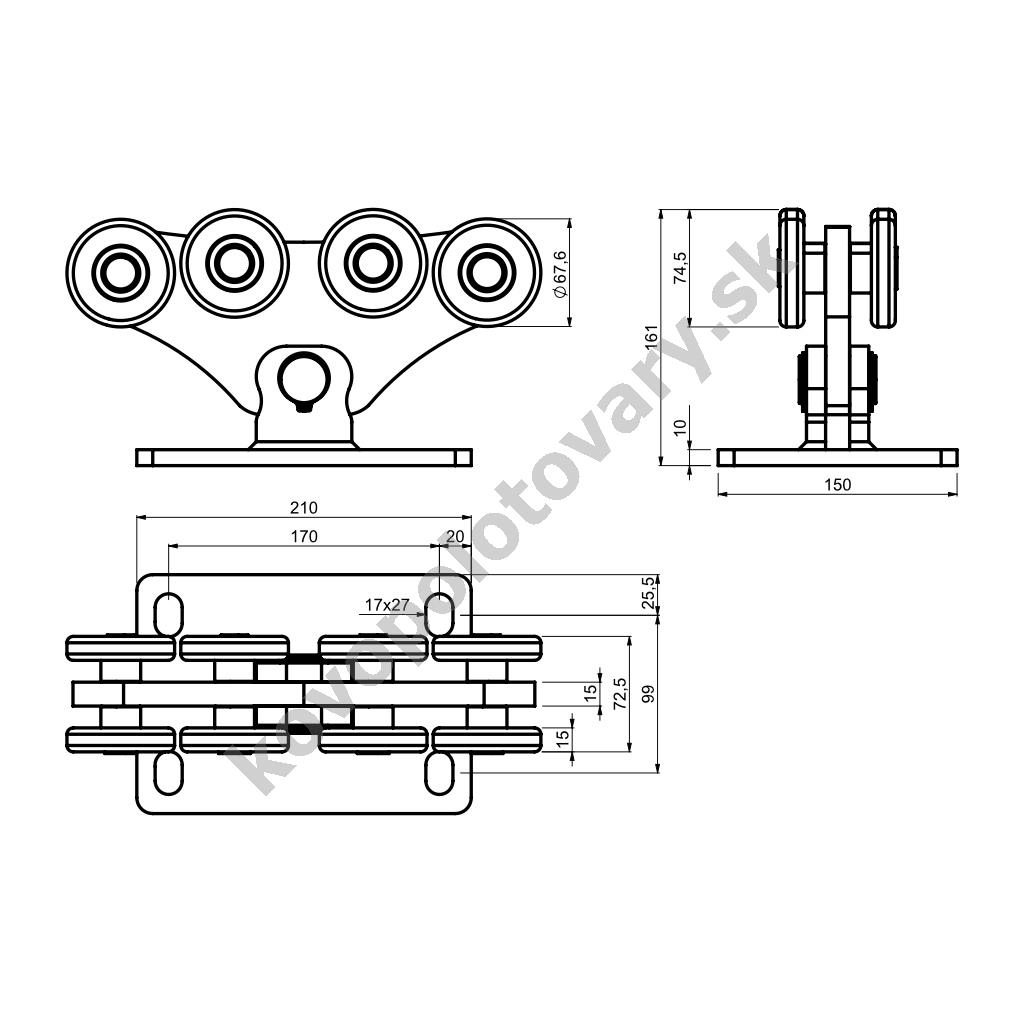

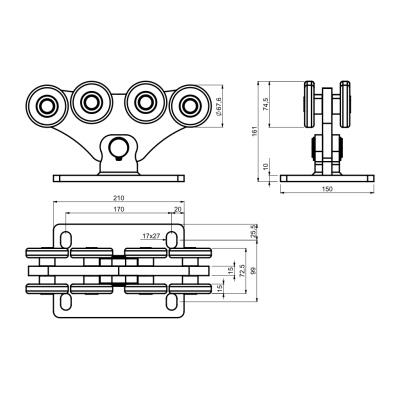

• 2x CAIS SPEED ME (1700009) – nosný kyvný vozík

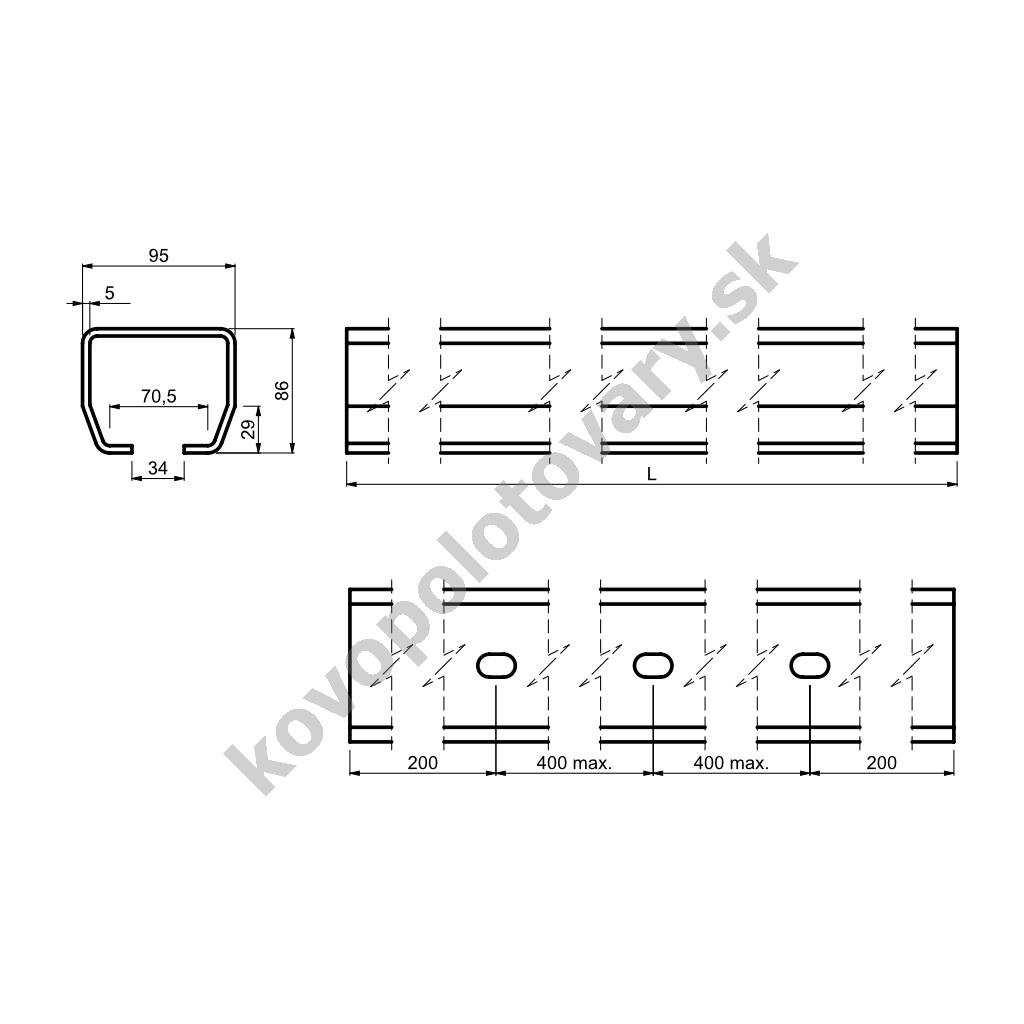

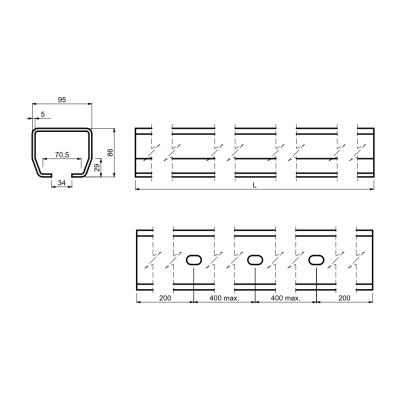

• 1x CAIS STAGE MZ 6 (1700012) – vodiaci C profil 95x86 mm, pozinkovaný, s otvormi pre priskrutkovanie k rámu brány, 6 m
• 1x CAIS STAGE MZ 3 (1700170) – vodiaci C profil 95x86 mm, pozinkovaný, s otvormi pre priskrutkovanie k rámu brány, 3 m

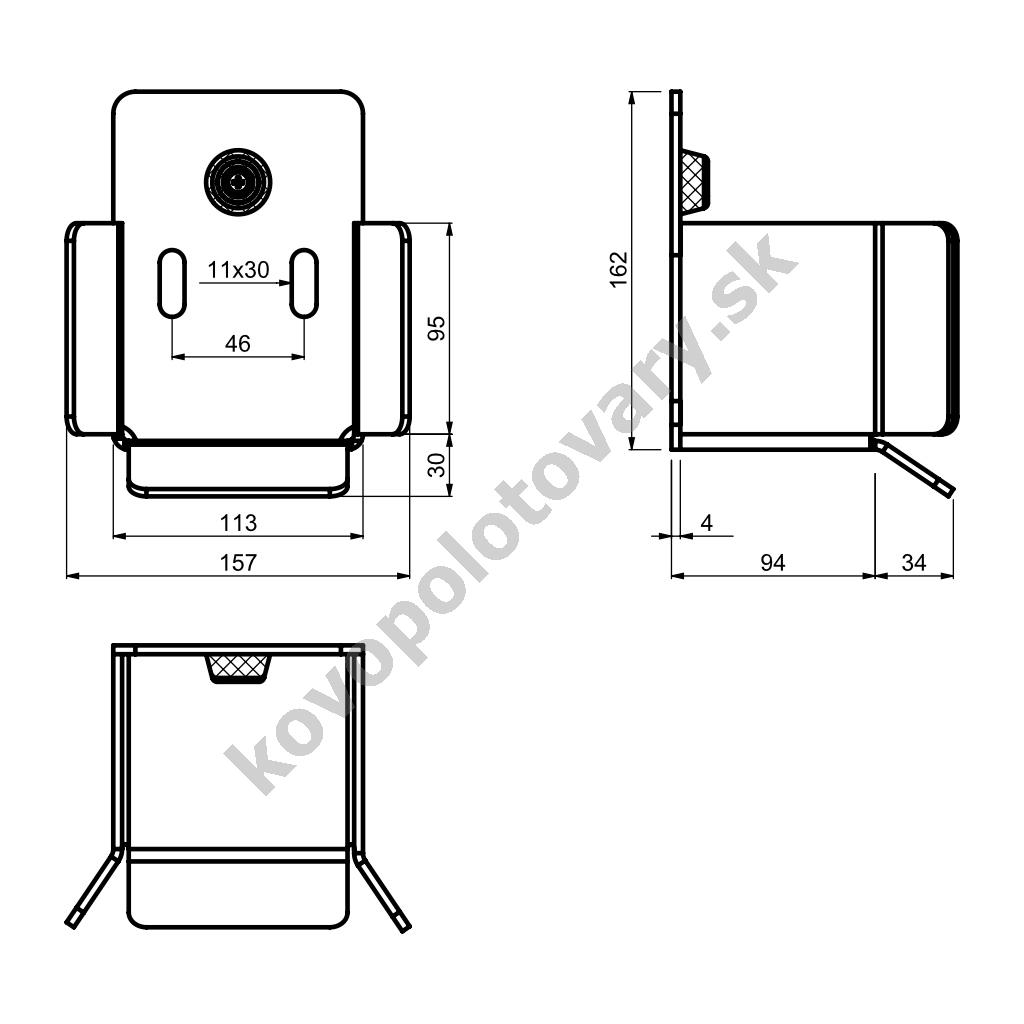

• 1x CAIS LAST M (1700014) – spodná dojazdová kapsa

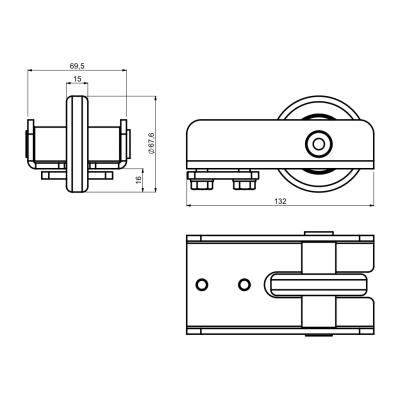

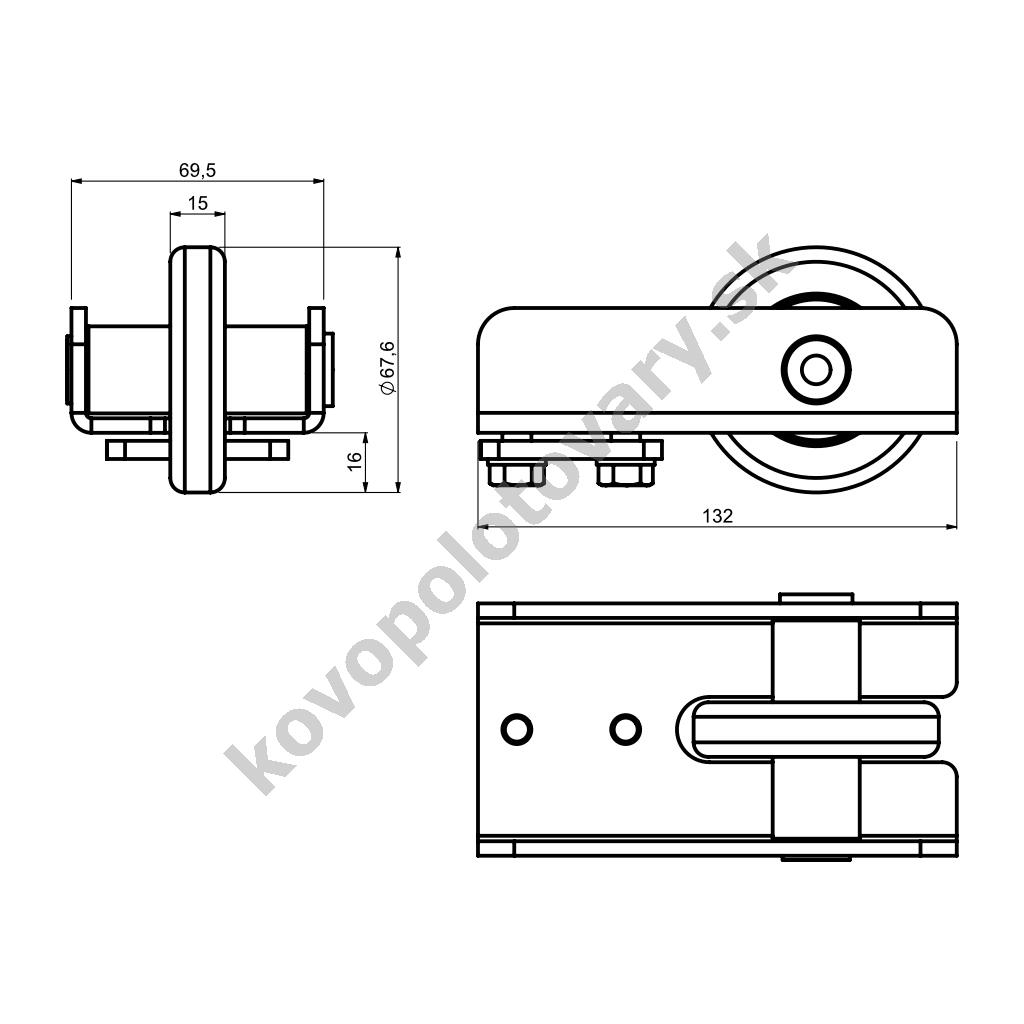

• 1x CAIS RUN M (1700013) – dojazdové koliesko

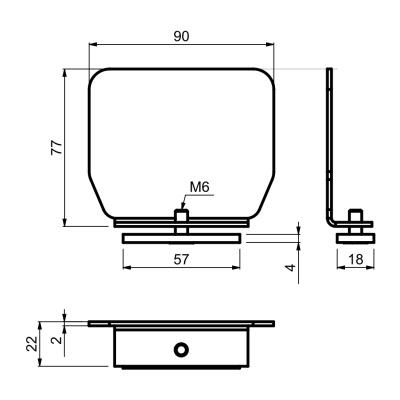

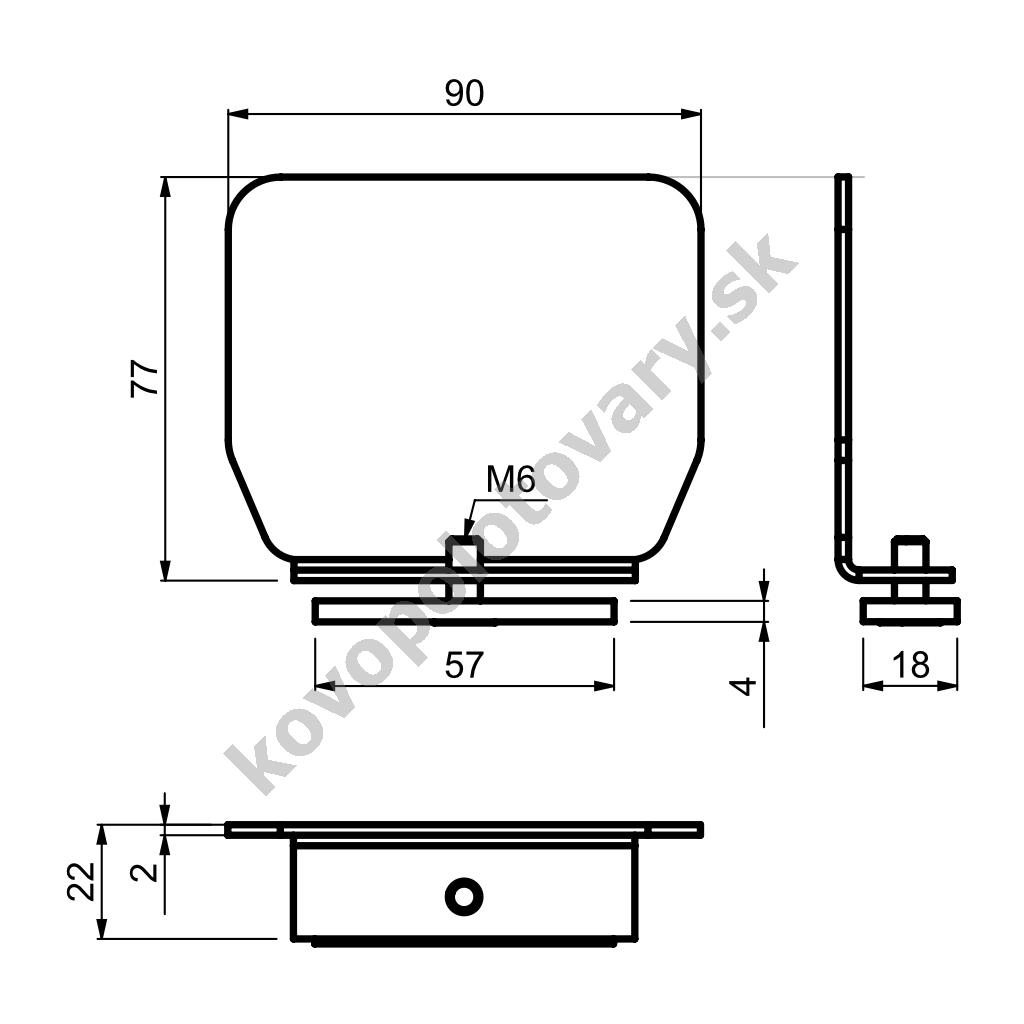

• 1x CAIS PILOT MN (1700016) – krytka (záslepka) C profilu

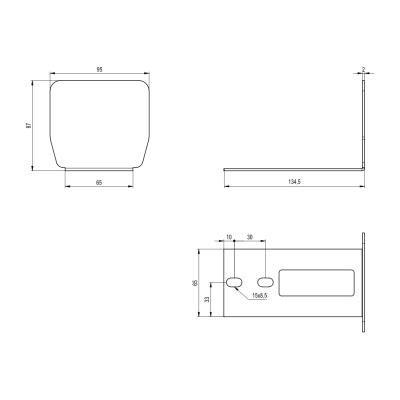

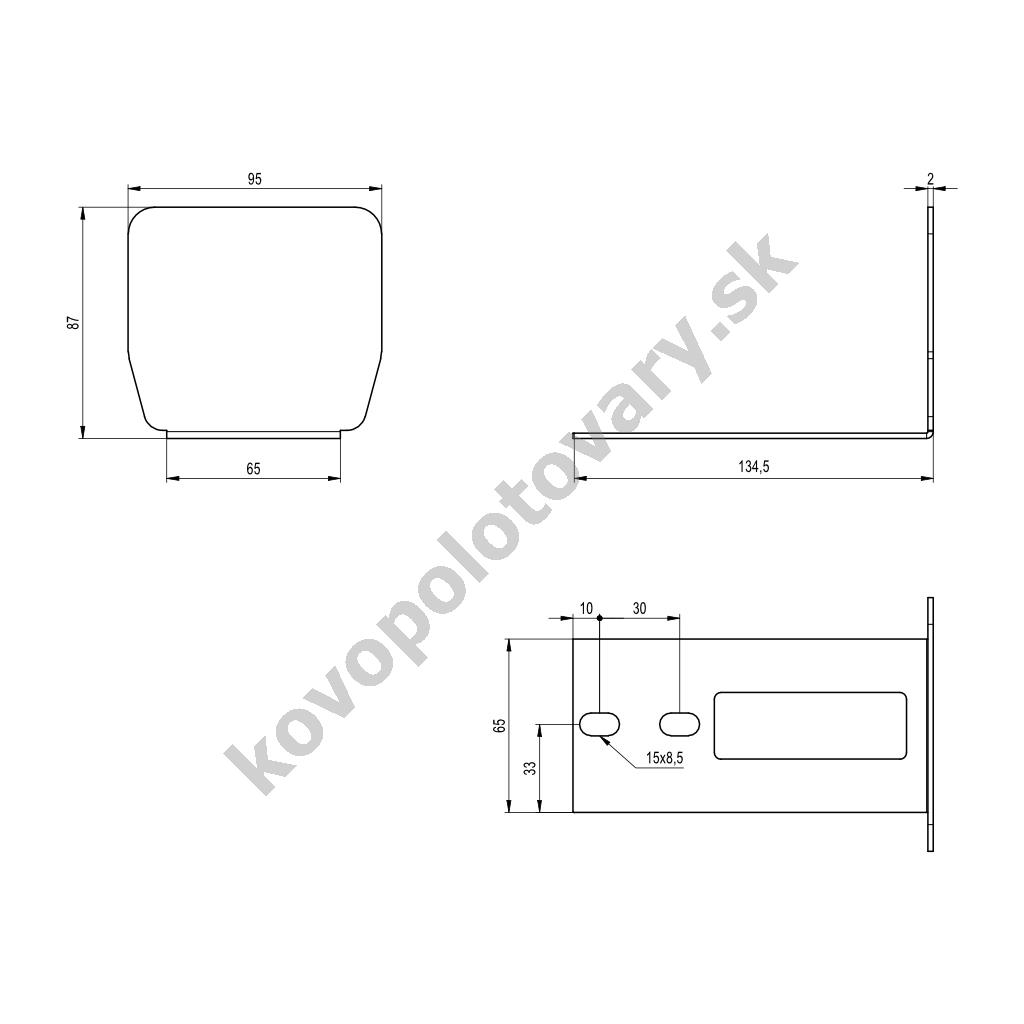

• 1x CAIS PILOT MR (1700405) – krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná
• 23x DIN-933 M10x25 – skrutka so šesťhrannou hlavou pre pripevnenie C profilu
• 15x Nitovacia matica M10x18 – pre pripevnenie C profilu
• 8x Nitovacia matica M10x21 – pre pripevnenie C profilu

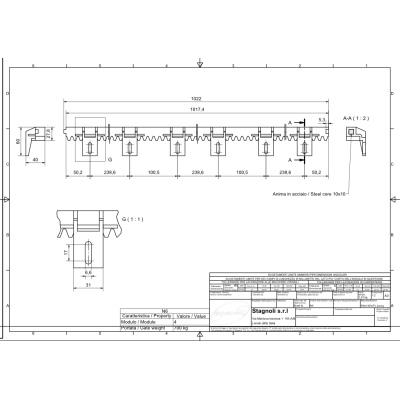

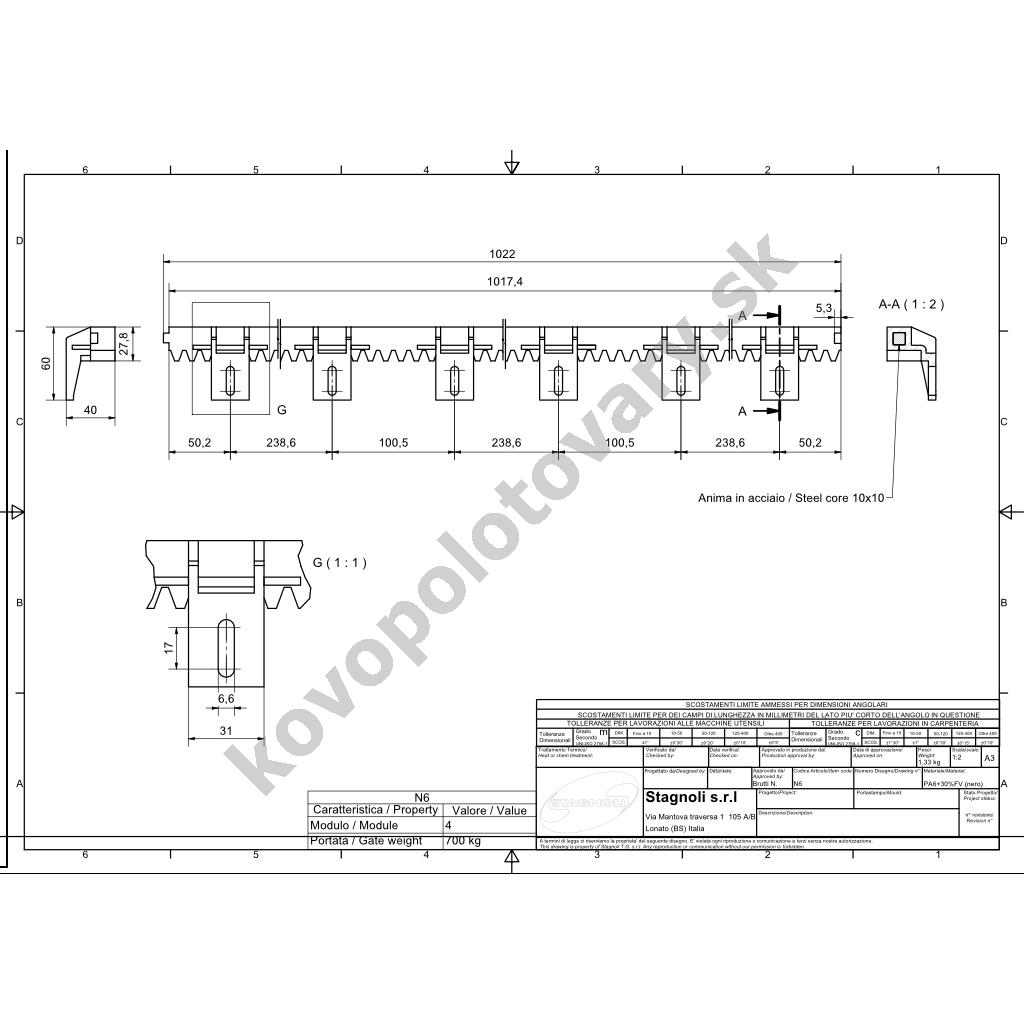

• 7x STAGNOLI N6 – vodiaci plastový nylonový hrebeň s oceľovým jadrom (1 m)
• 7x STAGNOLI SAC012 – sada na upevnenie ozubeného hrebeňa posuvnej brány so 6 úchytmi

Nastaviteľné funkcie pohonu a riadiacej jednotky:

• Automatické zatváranie – brána sa automaticky zavrie po nastavenom čase
• Detekcia prekážok – pri náraze brány do prekážky pohon obráti chod
• Úsporný režim – pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
• Predblikanie – upozornenie výstražným majákom pred zahájením pohybu brány
• Čiastočné otvorenie – vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
• Vstup pre záložnú batériu – umožňuje pripojiť akumulátor zaisťujúci funkčnosť pri výpadku prúdu
• Výstup pre elektrický zámok – ovláda elektromechanický zámok
• Režim Master/Slave – hlavný pohon môže ovládať podriadený pohon v realizáciách dvojkrídlových posuvných brán
• Nastaviteľná sila – podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
• Nastaviteľná rýchlosť – riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
• Programovateľný výstup – nastaviteľný výstup napr. pre pripojenie elektronických zastrčí alebo elektromechanických zámkov iných výrobcov
• Signalizácia porúch – riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
• Plynulý dojazd – brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazmi
• Nice BlueBUS – zbernica umožňujúci zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov
• Nice Solemyo – riadiaca jednotka je kompatibilná so solárnym napájaním Nice Solemyo
• Nice Opera – riadiaca jednotka je kompatibilná so sériou produktov Nice Opera a má konektor IBT4N
• Nice Eye Check – dvojfarebná LED kontrolka na tele pohonu signalizuje stav pohonu
• Nice BiDi – rádiový prijímač umožňuje odoslať späť ovládaču stav brány
• Nice Yubii – umožňuje pohon pripojiť do ekosystému inteligentnej domácnosti od Nice a ovládať zariadenie cez aplikáciu

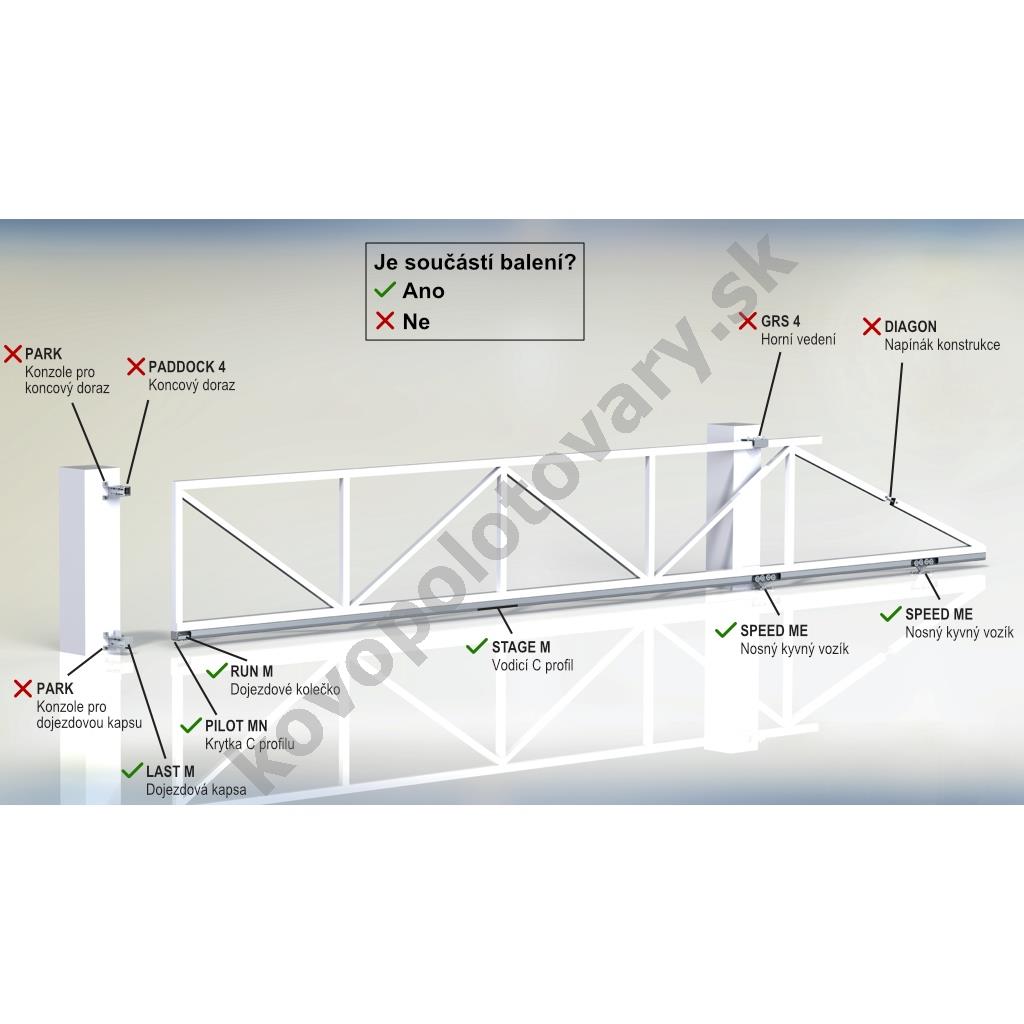

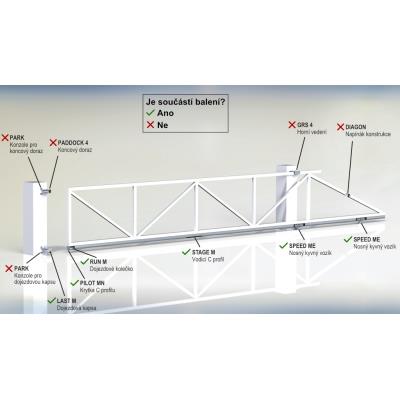

• Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.

Technické informácie:

• Napájanie
  • Napájacie napätie: 230 V AC
  • Napájanie motora: 24 V DC
  • Výkon: max. 450 W
  • Odber prúdu: max. 2,1 A
• Parametre brány
  • Typ hrebeňa: modul zuba 4
  • Hmotnosť brány: max. 600 kg
  • Odporúčaná hmotnosť brány: max. 400 kg
  • Šírka prejazdu: max. 8 m
  • Odporúčaná šírka prejazdu: max. 6 m
• Rozmery
  • Šírka: 340 mm
  • Výška: 303 mm
  • Hĺbka: 220 mm
• Vlastnosti
  • Krytie: IP44
  • Prevádzková teplota: -20 až 55 °C
  • Krútiaci moment: max. 21,1 Nm
  • Sila: max. 700 N
• Vodiaci C profil
  • Materiál: oceľ
  • Povrchová úprava: galvanické pozinkovanie
• Komponenty pojazdu
  • Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
  • Povrchová úprava: galvanické pozinkovanie

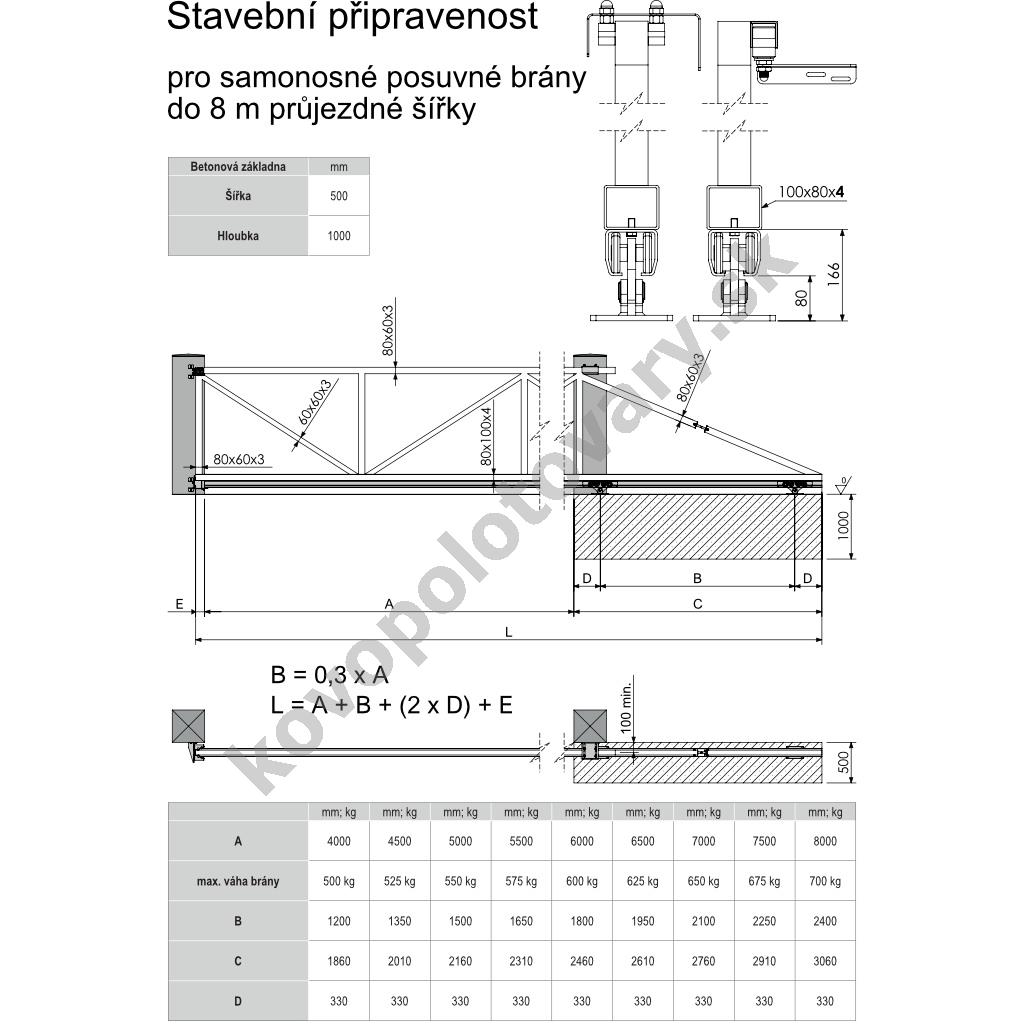

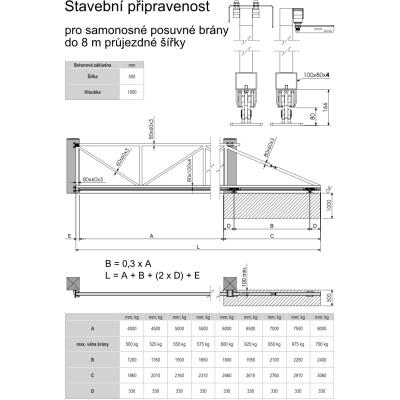

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.
