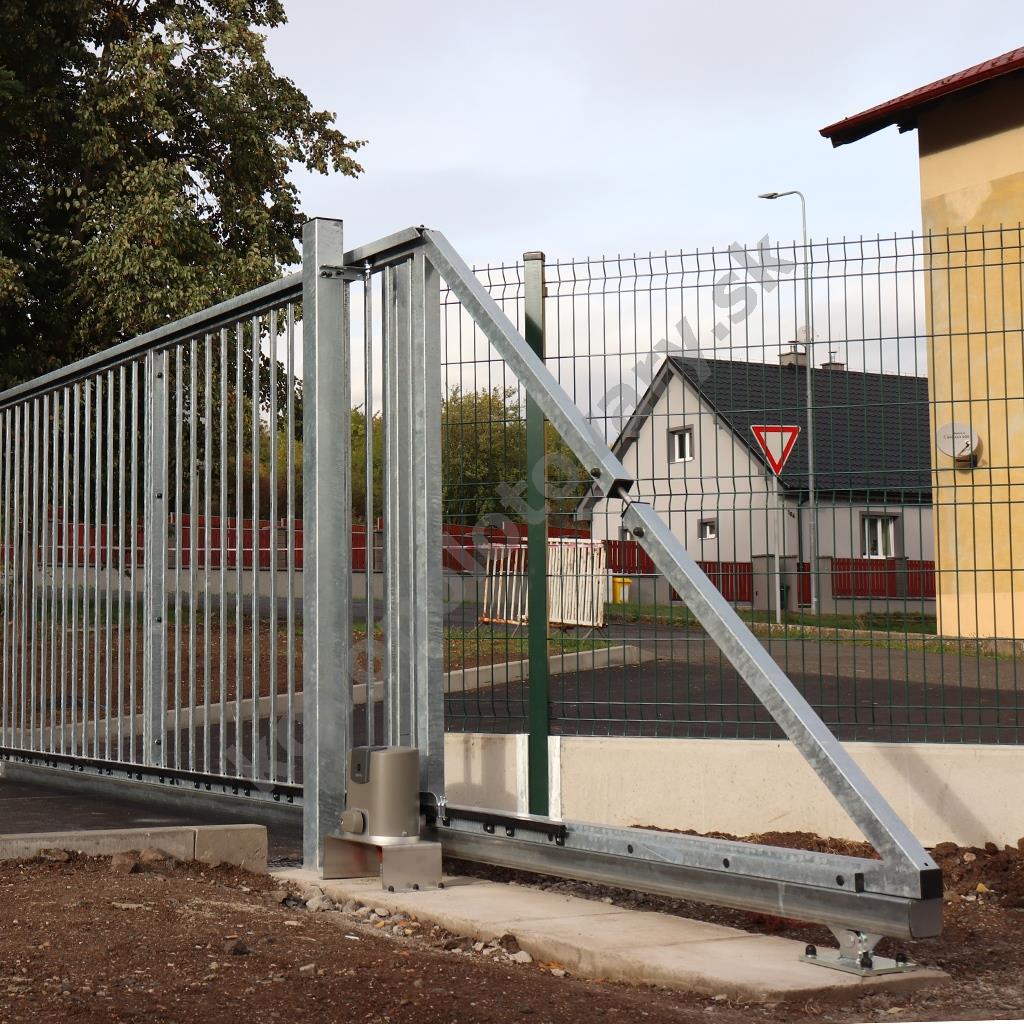

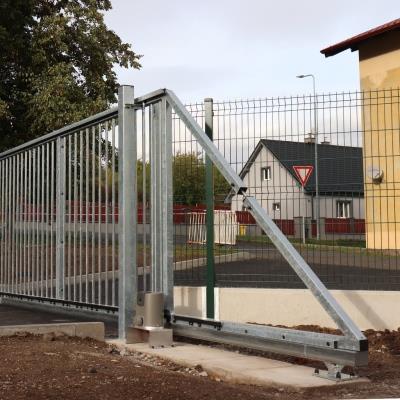

Somfy Elixo 500 3S io K1 7.0Z - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 4,2 m a 425 kg, pozinkovaný profil

Somfy Elixo 500 3S io K1 7.0Z

Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 4,2 m prejazdnej šírky a celkovej hmotnosti do 425 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 4,5 m šírky prejazdu a 450 kg.

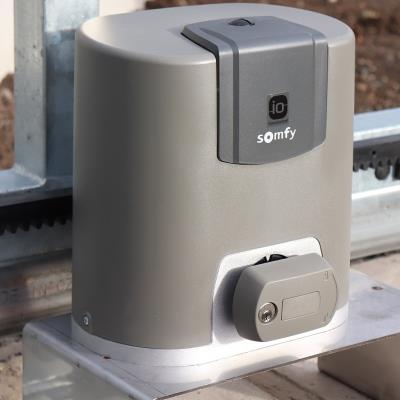

Tento pohon je vybavený elektromechanickými koncovými spínačmi a je vyrobený z veľmi kvalitných robustných materiálov, ktoré zaistia maximálnu životnosť a spoľahlivosť. Inštalácia je rýchla a intuitívna vďaka vstavanej riadiacej jednotke s LCD displejom.

V riadiacej jednotke je integrovaný obojsmerný prijímač s protokolom io-homecontrol, ktorý umožňuje pohon pripojiť do centrálnej jednotky chytré domácnosti Somfy Tahoma.

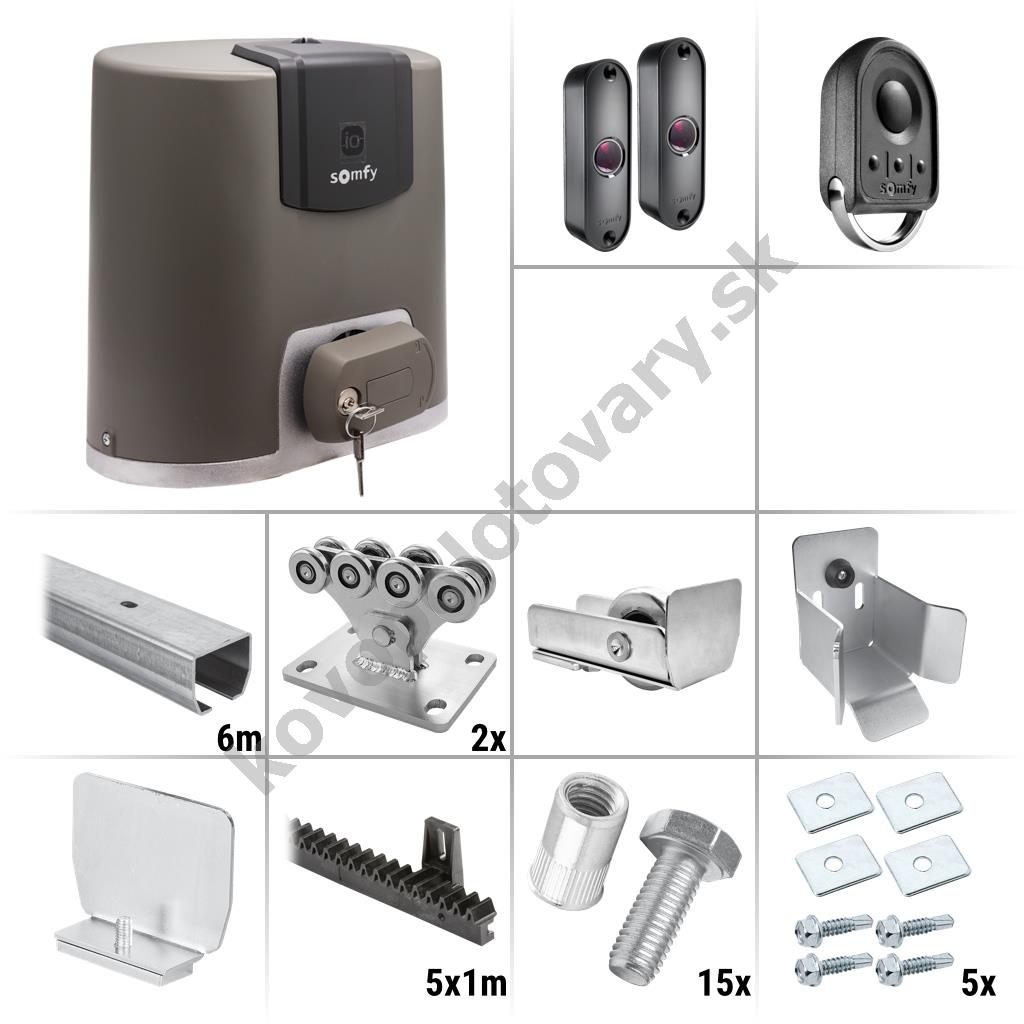

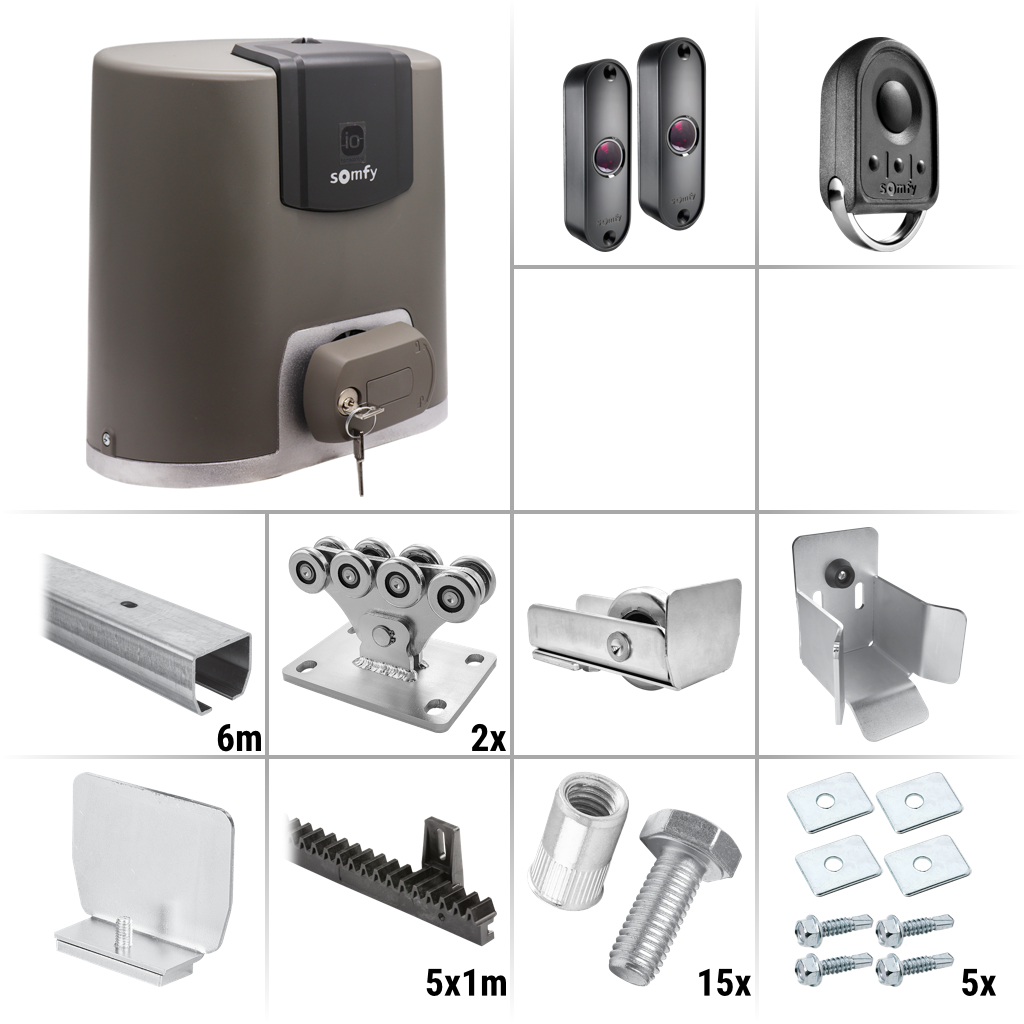

Obsah balenia:

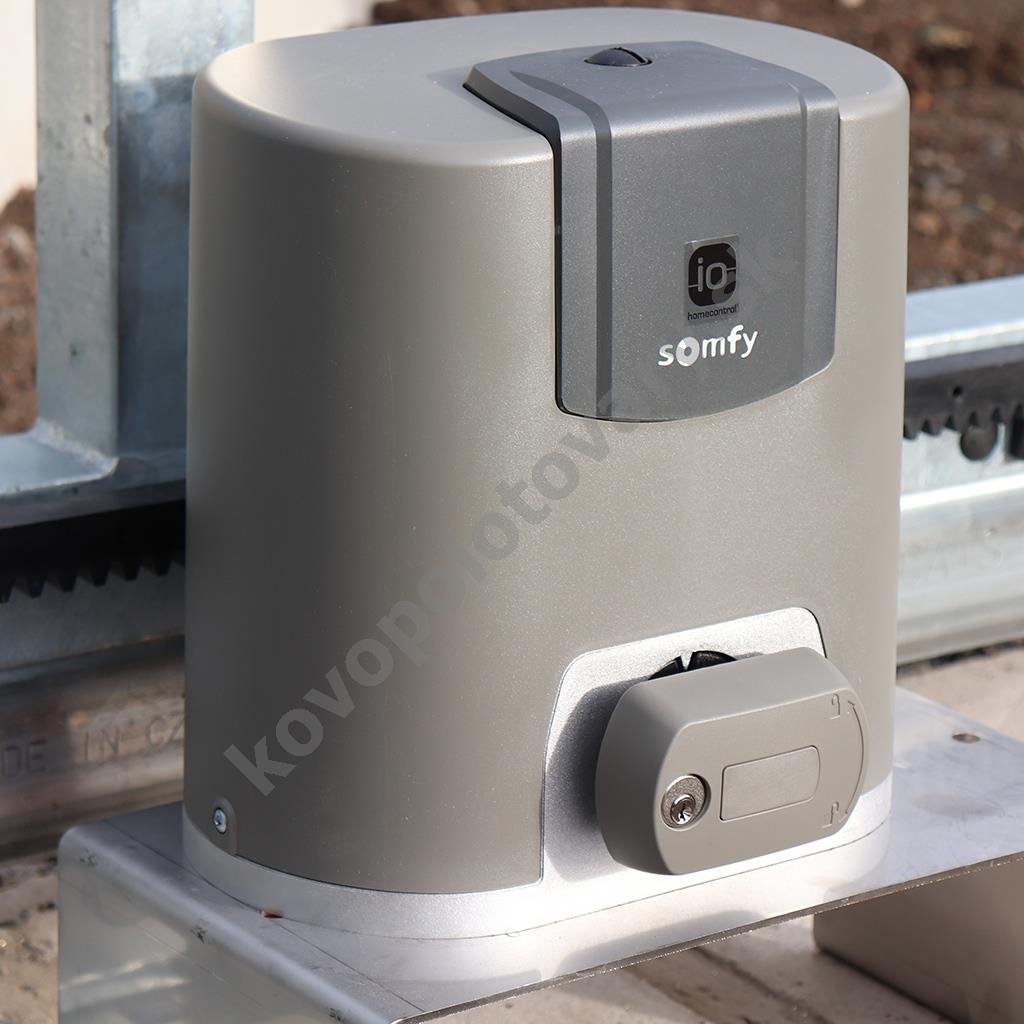

• 1x Somfy Elixo500 3S io - pohon s riadiacou jednotkou a rádiovým prijímačom
• 1x Somfy Keygo io - diaľkový ovládač, 868 MHz
• 1x Somfy Master Pro Bitech - bezpečnostné fotobunky (1 pár), dosah 10 m
• 1x Kotviace skrutky do betónu
• 2x Odblokovací kľúč (použitie pri výpadku prúdu)
• 2x Koncový doraz na hrebeň

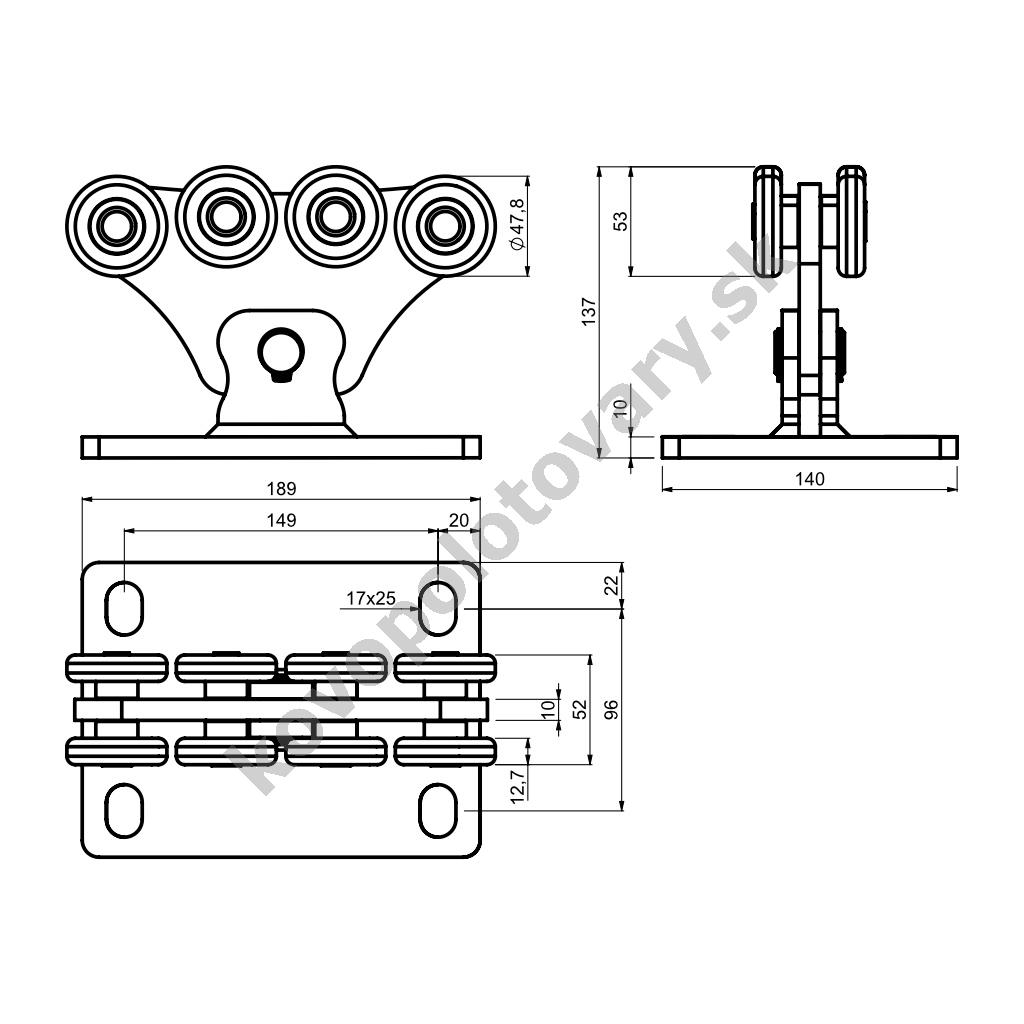

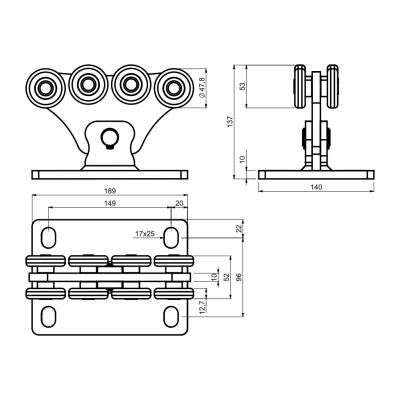

• 2x CAIS SPEED S (1700001) - nosný kyvný vozík

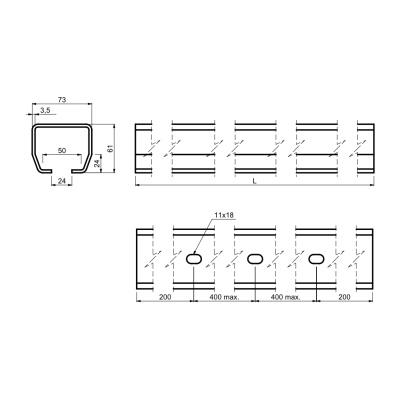

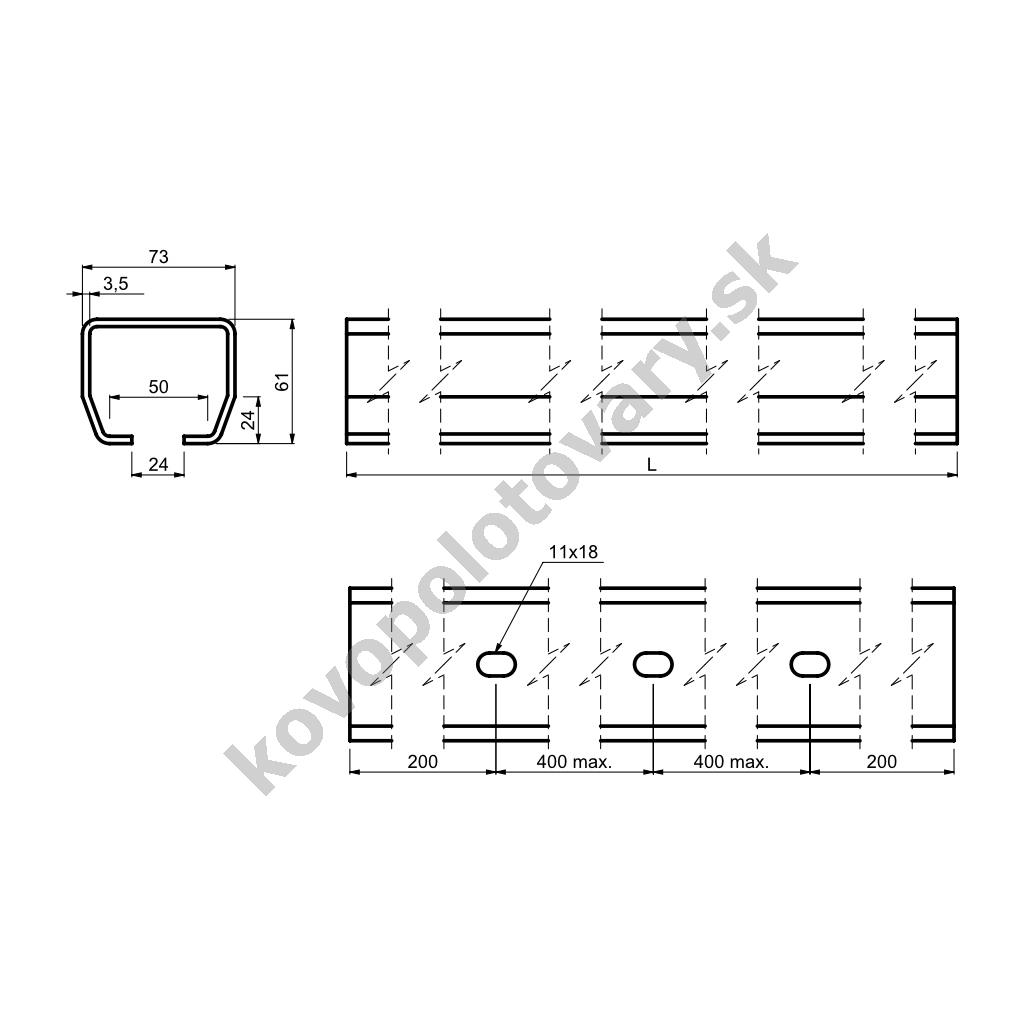

• 1x CAIS STAGE SZ 6 (1700003) - vodiaci C profil 73x61 mm, pozinkovaný, s otvormi pre priskrutkovanie k rámu brány, 6 m

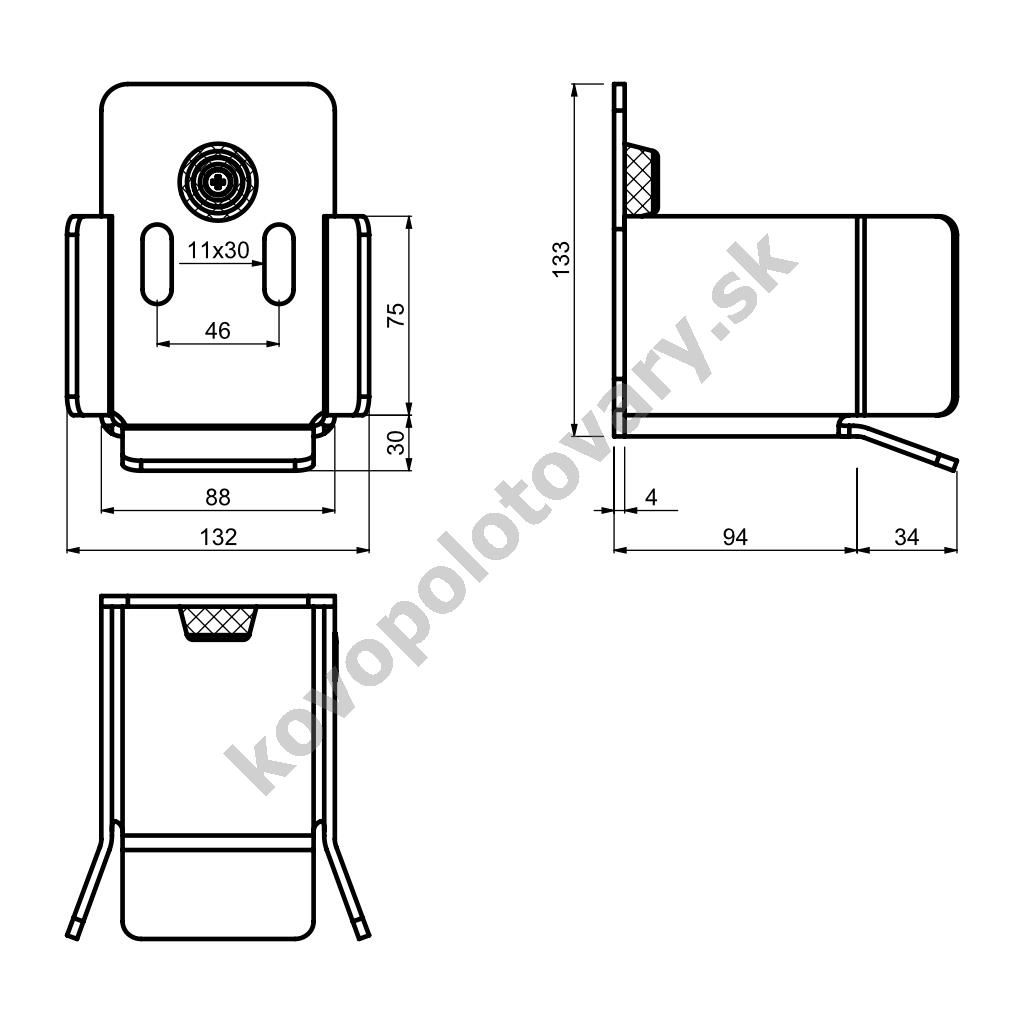

• 1x CAIS LAST S (1700005) - spodná dojazdová kapsa

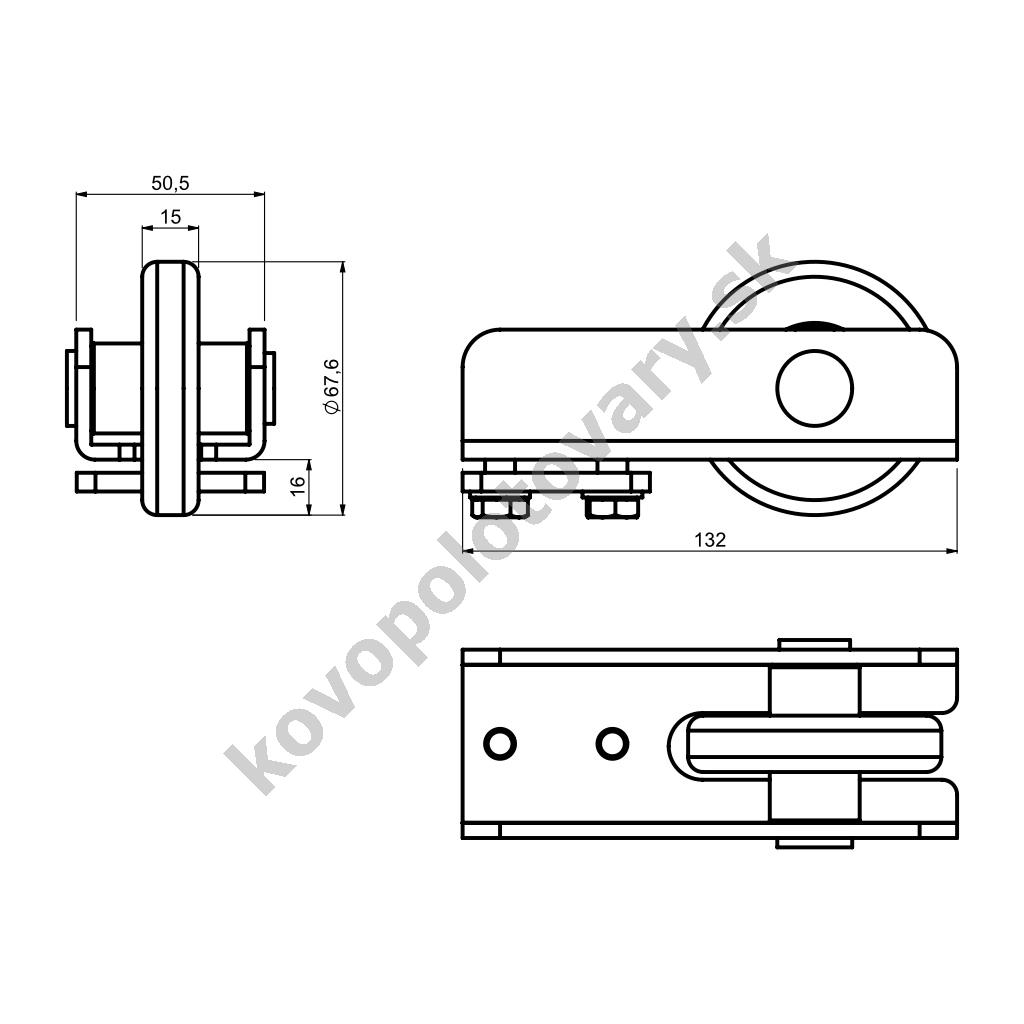

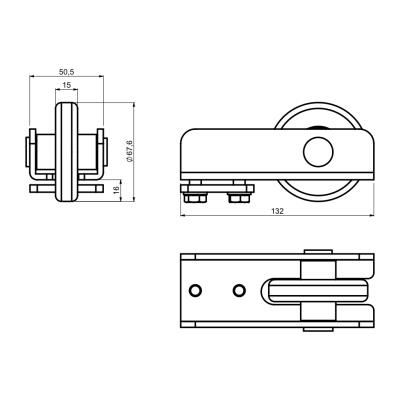

• 1x CAIS RUN S (1700004) - dojazdové koliesko

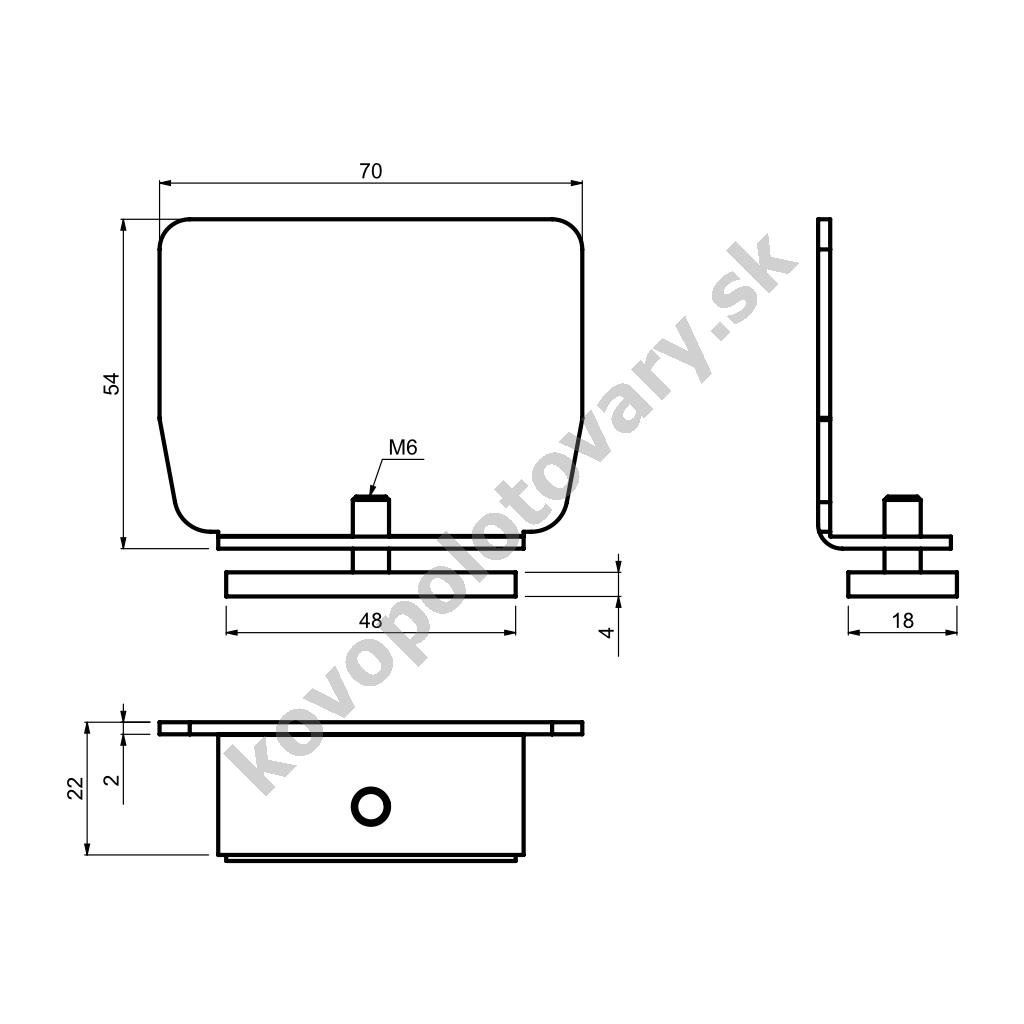

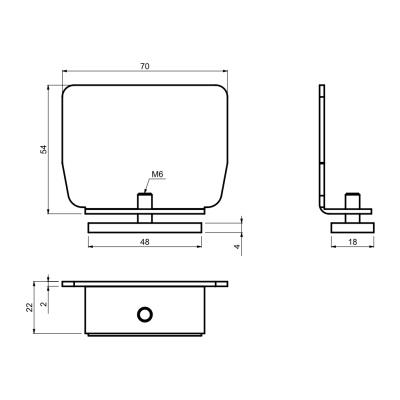

• 1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu

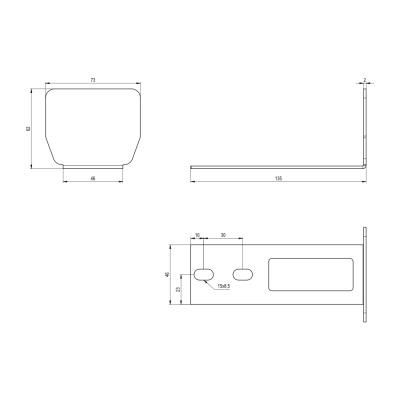

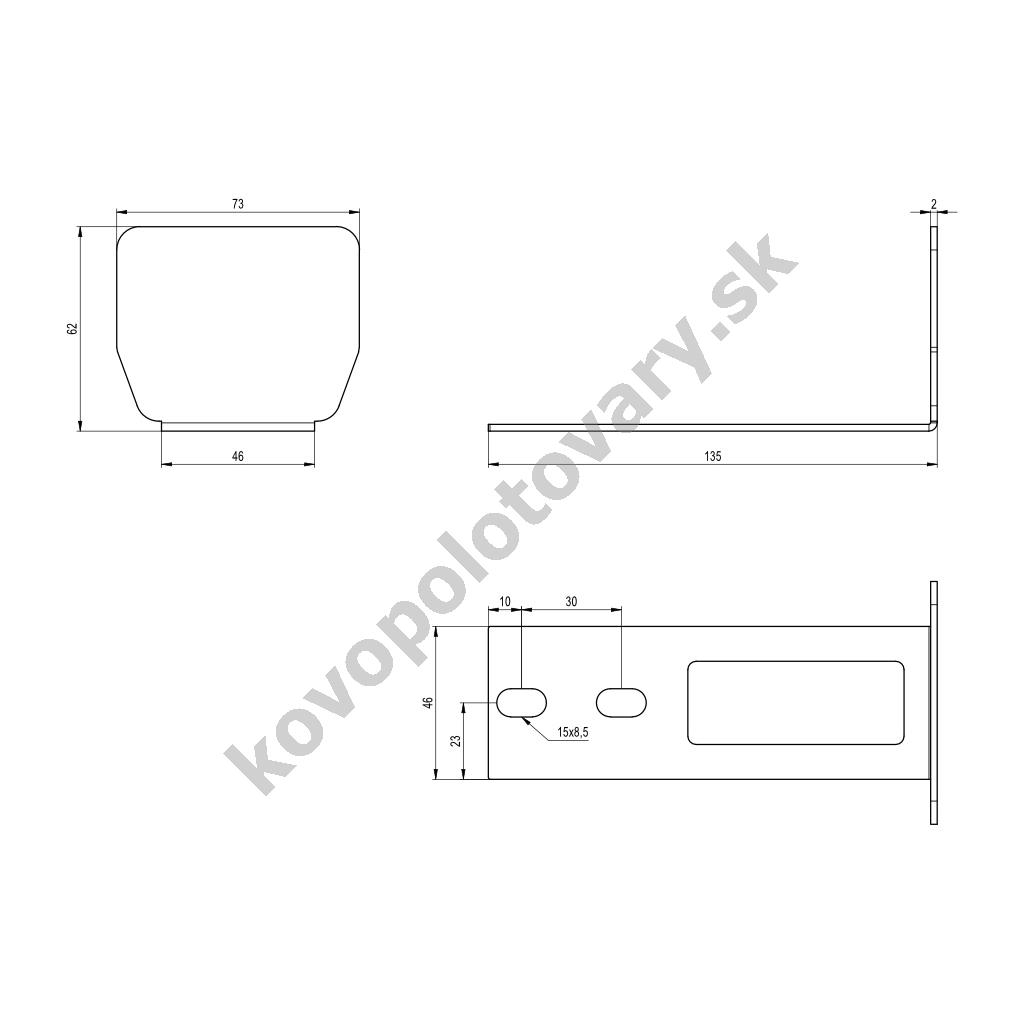

• 1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná
• 15x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu
• 15x Nitovacia matica M10x18 - pre pripevnenie C profilu

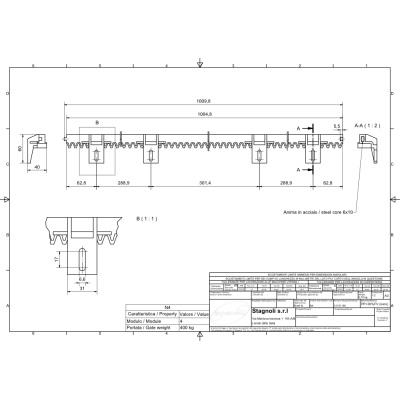

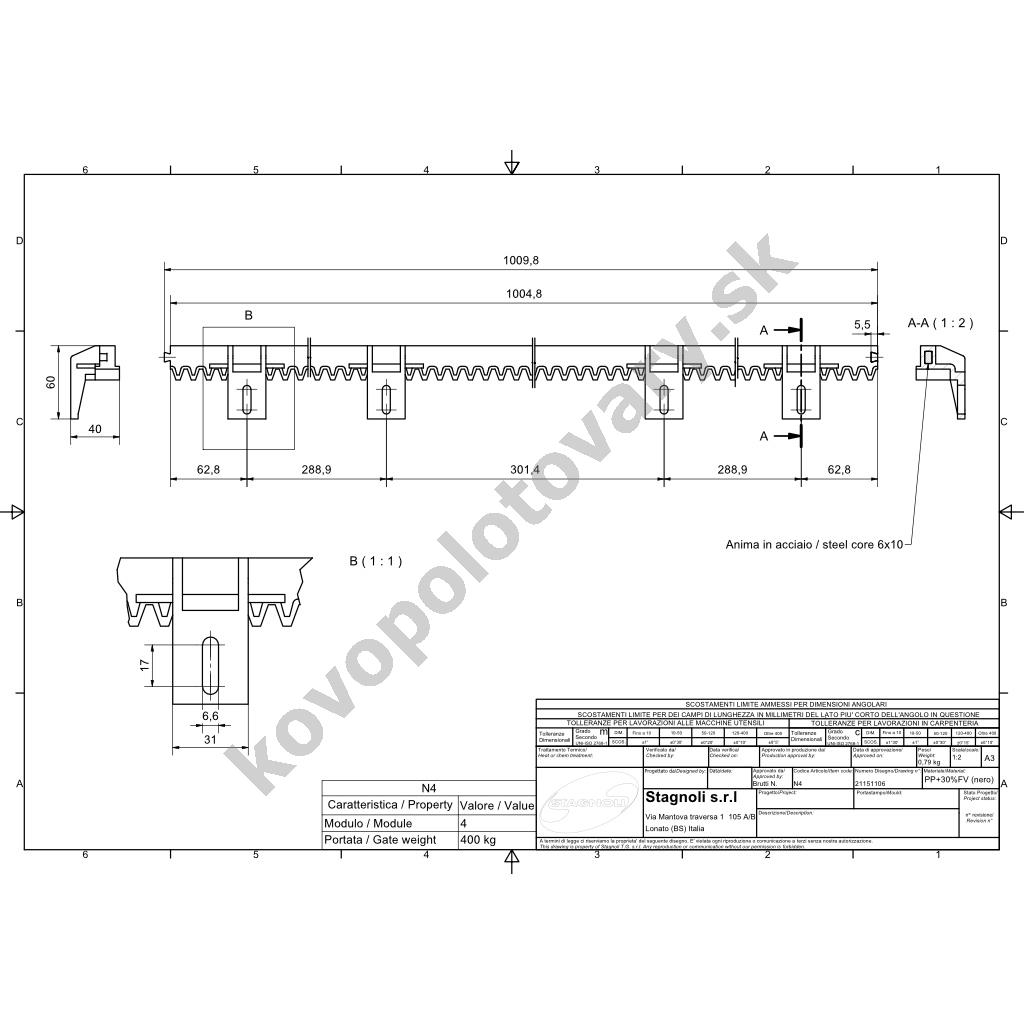

• 5x STAGNOLI N4 - vodiaci plastový nylonový hrebeň s oceľovým jadrom (1 m)
• 5x STAGNOLI SAC013 - sada na upevnenie ozubeného hrebeňa posuvnej brány so 4 úchytmi

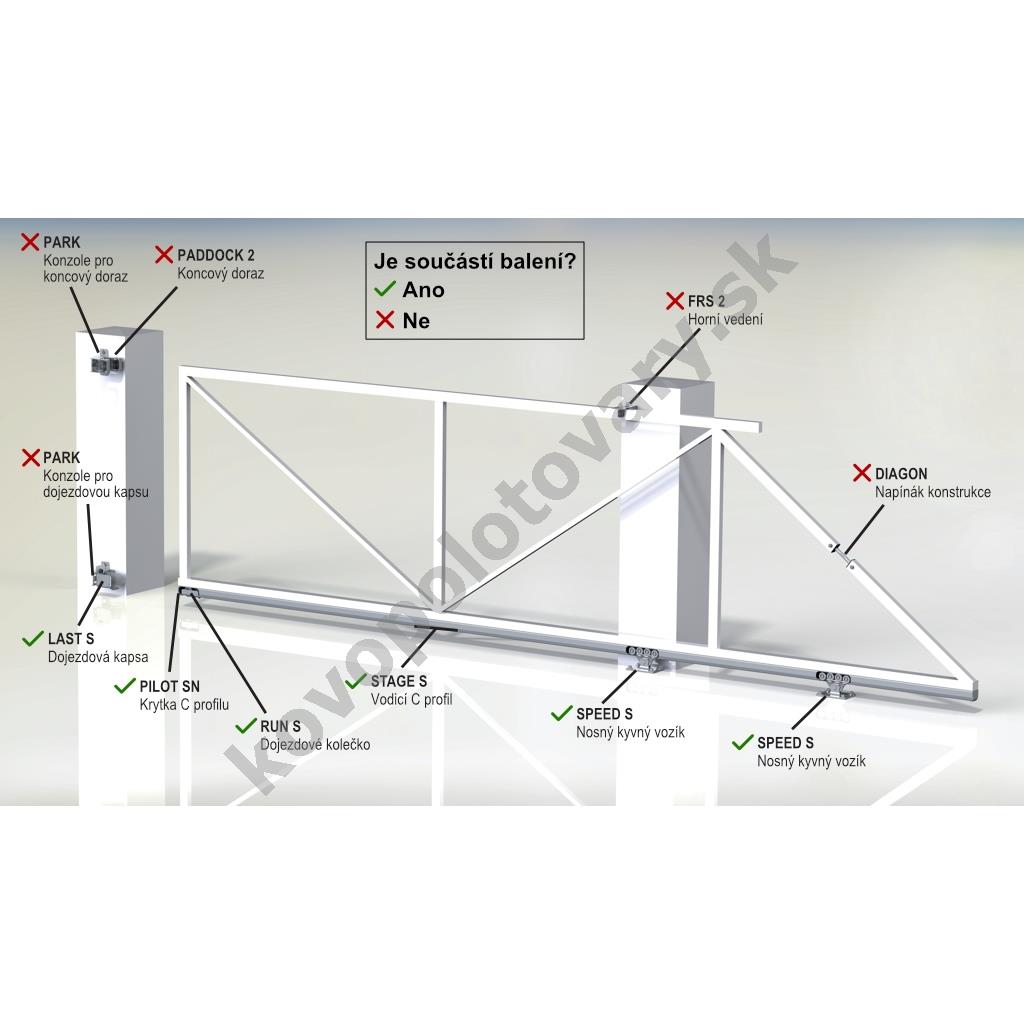

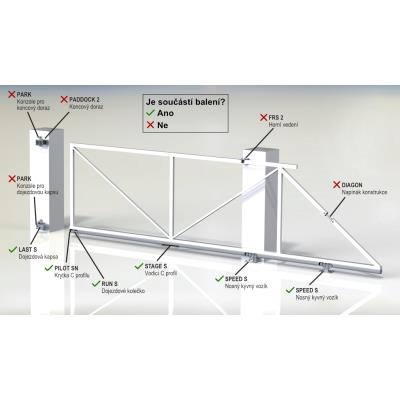

• Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.

Nastaviteľné funkcie pohonu a riadiacej jednotky:

• Automatické zavírání - brána se automaticky zavře po nastaveném čase
• Detekce překážek - při nárazu brány do překážky pohon obrátí chod
• Předblikání - upozornění výstražným majákem před zahájením pohybu brány
• Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
• Vstup pro záložní baterii - umožňuje připojit akumulátor zajišťující funkčnost při výpadku proudu
• Výstup pro elektrický zámek - ovládá elektromechanický zámek
• Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
• Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
• LCD display - zjednodušuje a zpřehledňuje proces nastavení pohonu a řídicí jednotky
• Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
• Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
• Somfy io-homecontrol - obousměrný rádiový protokol pro připojení zařízení do centrálních jednotek chytré domácnosti Somfy Tahoma a Connexoon

Technické informácie:

• Napájanie
  • Napájacie napätie: 230 V AC
  • Napájanie motora: 24 V DC
  • Výkon: max. 600 W
  • Odber prúdu: max. 2,2 A
• Parametre brány
  • Typ hrebeňa: modul zuba 4
  • Hmotnosť brány: max. 425 kg
  • Odporúčaná hmotnosť brány: max. 400 kg
  • Šírka prejazdu: max. 4,2 m
  • Odporúčaná šírka prejazdu: 4,2 m
• Rozmery pohonu
  • Šírka: 263 mm
  • Výška: 274 mm
  • Hĺbka: 163 mm
• Vlastnosti pohonu
  • Krytie: IP44
  • Prevádzková teplota: -20 až 60 °C
  • Krútiaci moment: max. 15 Nm
  • Sila: max. 500 N
• Vodiaci C profil
  • Materiál: oceľ
  • Povrchová úprava: galvanické pozinkovanie
• Komponenty pojazdu
  • Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
  • Povrchová úprava: galvanické pozinkovanie

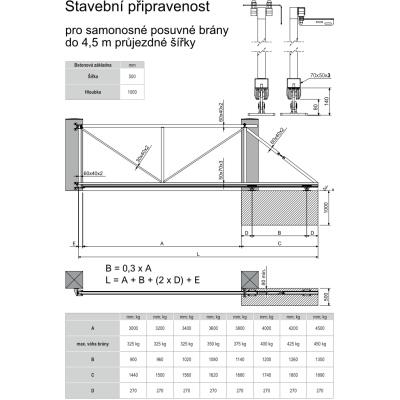

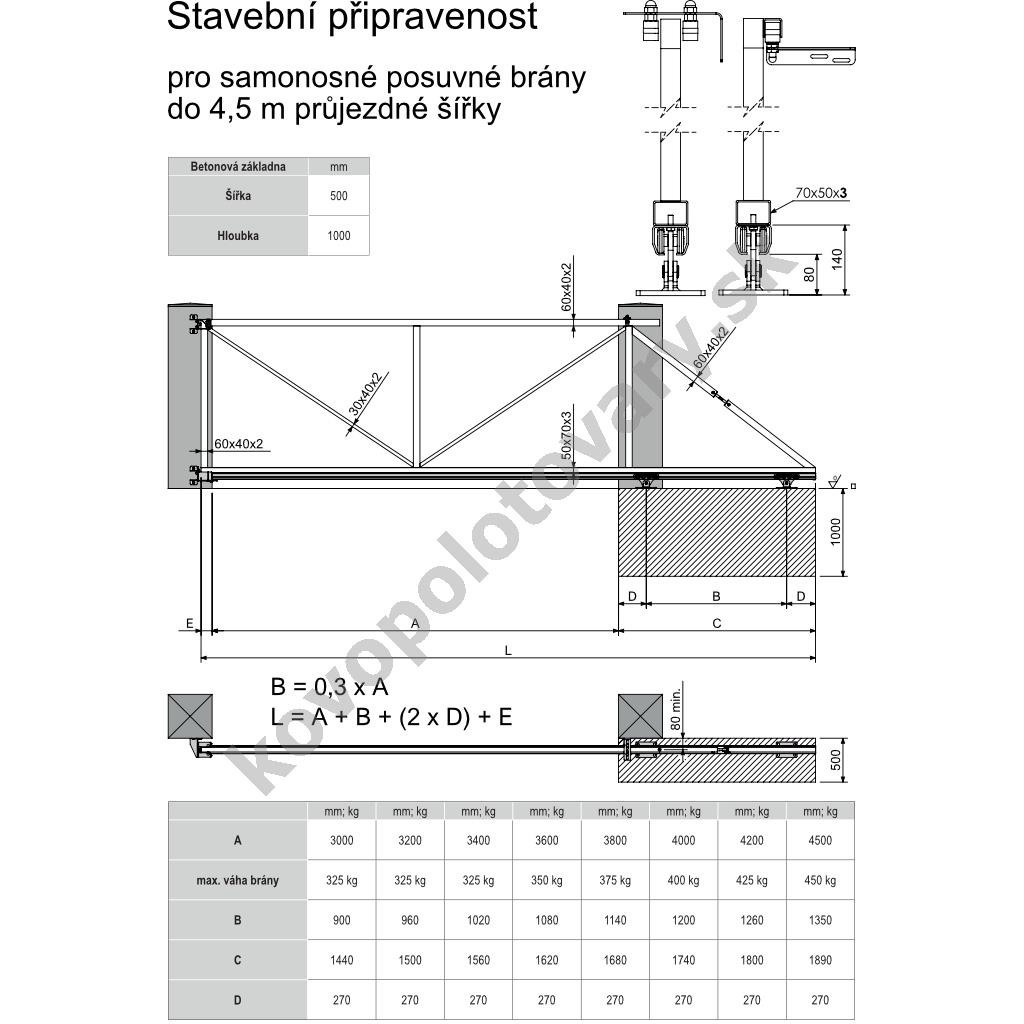

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.
